Rohrleitungs-Zubehör / Schweiß MOP/MOP-F

Übersicht
Die Baffleplatte MOP/MOP-F ist eine passive Inline-Einheit, die stromab von Dampfausgangsventilen montiert wird, um die Austrittsgeschwindigkeit zu reduzieren und Geräusche sowie Vibrationen zu dämpfen. Für Turbinen-Bypass, Entlüftung und andere Hochgeschwindigkeits-Dampfanwendungen ausgelegt, begrenzt das Design die schallintensive Strömung gemäß IEC 60534-8-3. Der Einbau einer Baffleplatte statt einer größeren Ventilgröße ermöglicht kompaktere und wirtschaftlichere Armaturensysteme. Verfügbar als Durchgangsgehäuse mit Corn-Typ (MOP) oder Flachplatte (MOP-F), kompatibel mit Standard-BWE-Anschlüssen. IMI setzt diese Lösung in Dampfsystemen seit 1980 ein.

Hauptvorteile

• Reduziert Austrittsgeschwindigkeit des Dampfes zur Minimierung von akustischem Lärm und Vibrationen stromab der Regelventile.
• Vermeidet Bedarf an größerer Ventilgröße bei hohen Druckabfällen und unterstützt kompakte Systemauslegung.
• Erprobte Industrieslösung mit langer Einsatzhistorie und Normenkonformität.

Hauptmerkmale

• Anwendung: Turbinen-Bypass, Entlüftungen und Dampfsysteme.
• Inline-Baffleplatte, Durchgangsgehäuse.
• Normen: IEC 60534-8-3; ASME B31.1 konform.
• Plattenoptionen: Corn-Platte (MOP) oder Flachplatte (MOP-F).
• Anschlüsse: Standard BWE.
• Größen: 6" bis 32" Standard; 34"+ als Sonderausführung.
• Materialien: Kohlenstoffstahl; Chrom-Molybdän-Stahl.
• Medium: Dampf (andere Medien auf Anfrage).

Produktform und Funktion

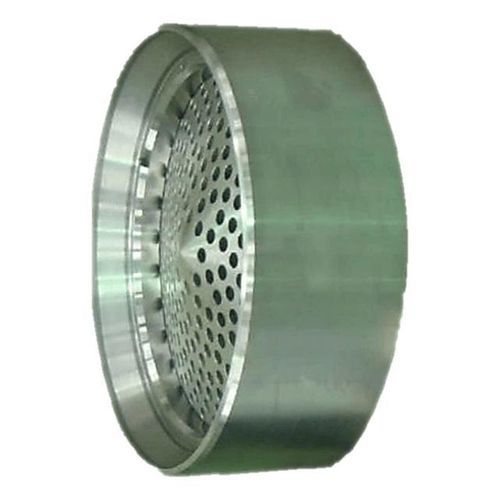

Die Einheit ist eine zylindrische Metallbaugruppe mit einer innenliegenden, perforierten Platte. Stromab eines Regelventils installiert reduziert sie Austrittsgeschwindigkeit und unterbricht akustische Wege zur Dämpfung von Geräuschen und Vibrationen in hochdruckigen Dampfsystemen. Entwickelt für industrielle Umgebungen und kompatibel mit Standard-BWE-Anschlüssen. IMI bietet technische Unterstützung bei Auswahl und Integration an.

Merkmale / Technische Daten

• Medien: Dampf.
• Anschlüsse: BWE Standard.
• Materialien: Kohlenstoffstahl; Chrom-Molybdän-Stahl.
• Gehäusetyp: Durchgangsgehäuse.
• Konstruktionscodes: ASME B31.1; IEC 60534-8-3.
• Temperaturgrenzen (°C): 0 bis 400.
• Größen: 6" bis 32" Standard (34"+ Sonder).
• Plattentypen: Corn (MOP) oder Flat (MOP-F).
