Überwachungsanlage / Status und Diagnose NEON Sonic

TemperaturAkustikfür Dampfabscheider

Überblick

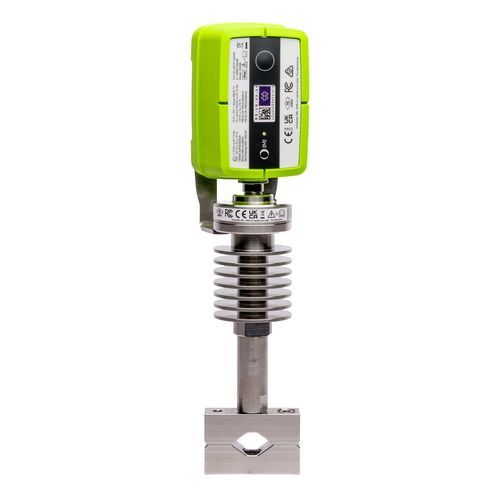

NEON Sonic ist ein LoRaWAN-fähiger akustischer und temperaturmessender Sensor zur kontinuierlichen Überwachung von Dampffallen und kritischen Anlagenkomponenten. Er vereint eine akustische Sonde und Temperaturmessung in einem industrietauglichen Gerät und bietet nahezu Echtzeit-Überwachung, automatisierte Alarme, Edge-Diagnostik und lange Batterielaufzeit für gefährdete und raue Umgebungen.

Hauptvorteile

• Ersetzt manuelle Inspektionen durch geplante und ereignisgesteuerte Messungen zur Ermöglichung proaktiver Instandhaltung und zur Reduzierung ungeplanter Stillstände.
• Edge-Diagnostik erkennt Fallenfehler (verstopft oder undicht) und erleichtert die Integration diagnostischer Ausgaben in bestehende Asset-Management-Systeme.
• Optionen für ATEX / IECEx Zone 0 und HazLoc Class I Division 1 Zertifizierungen für sicheren Einsatz in explosionsgefährdeten Bereichen.

Wesentliche Merkmale

• LoRaWAN-Sender mit akustischer Sonde und Temperatursensor.
• Misst Schalldruckpegel (SPL), Prozesstemperatur und Umgebungstemperatur.
• Prozesstemperatur bis 450 °C mit Erweiterung möglich.
• Zertifizierungsoptionen: ATEX / IECEx Zone 0, HazLoc Class I Division 1 (falls erforderlich).
• Bis zu 14 Jahre Batterielebensdauer (abhängig vom Betriebsprofil und Umfeld; gemessen bei 25 °C).
• Weltweite LoRaWAN-Kompatibilität mit Unterstützung mehrerer Regionen und Frequenzbänder.
• Edge-Intelligence Spektralanalyse zur Erkennung von Dampffallenfehlern (verstopft oder undicht).
• Firmware-Updates Over-the-Air (FOTA) konform mit LoRa Alliance Spezifikationen.
• Industrie-Design: IP65 Schutzart, großer Betriebstemperaturbereich, robuste Befestigung inkl. Rohrschellen-Option.

Anwendungsfälle

• Kontinuierliche Überwachung von Dampffallen zur Reduzierung von Energieverlusten und ungeplanten Ausfällen.
• Integration in DCS/SCADA und bestehende Backends für operative Sichtbarkeit und Analyse.
• Langlebige, wartungsarme Einsätze auf Schwerindustriestandorten über private oder öffentliche LoRaWAN-Netze.

Zusätzliche Produktinformationen
NEON Sonic bietet konfigurierbare ereignisbasierte Nachrichten (Timer, Tastenbetätigung, Zustand der Dampffalle), einstellbare Messintervalle mit 1-Minuten-Auflösung und konfigurierbare Sendebedingungen (immer oder bei Bedingung). Zeitsynchronisation über mehrere Sensoren wird unterstützt (Genauigkeit ≈ 12 ms). Verfügbare Konfigurationen umfassen integrierte Montagebaugruppen, frontmontierte und getrennte Sensor-/Gehäusevarianten zur Anpassung an Installationsanforderungen.

Technische Daten

• Protokoll: LoRaWAN (privates LoRaWAN).
• Unterstützte Regionen: EU868, US915, AU915, AS923-1, AS923-2, AS923-3, AS923-4, IN865.
• Frequenzbänder: 869 MHz; 915 MHz; 923 MHz.
• Maximale RF-Ausgangsleistung: +14 dBm.
• Nennkapazität Batterie: 17 Ah.
• Batterielebensdauer: bis zu 14 Jahre bei 25 °C (abhängig von der Umgebung).
• Betriebstemperatur (Sender): -40 °C bis 70 °C (-40 °F bis 176 °F).
• Temperaturbereich Sensor: Sensor: -40 °C bis 260 °C (-40 °F bis 500 °F); Sensor + Erweiterung: -40 °C bis 450 °C (-40 °F bis 842 °F); Umgebung: -40 °C bis 70 °C (-40 °F bis 158 °F).
• Akustischer Messbereich NEON Sonic STM: 15 kHz bis 85 kHz (3 dB-Punkte).
• Akustischer Überlastpunkt: 130 dBSPL.
• Schutzart: IP65.
• Zertifizierungen: ATEX / IECEx Rating: Ex II 1G Ex ia IIC T4 Ga; ATEX / IECEx Zertifikate: 22ATEX0004X / DEK22.0004X; cFMus-Bewertung anhängig (IS Class I Division 1 Group ABCD T4; Class I Zone 0 AEX/Ex ia IIC T4 Ga); cFMus-Zertifikate anhängig: FM22US0061X / FM22CA0043X.
• Firmware-Funktionen: unabhängige ereignisbasierte Auslöser (Timer / Taste / Dampffallenbedingung); einstellbares Messintervall (1-Minuten-Auflösung, relativ/absolut); konfigurierbare Sende-Bedingung (immer / bei Bedingung); Zeitsynchronisation (mehrere Sensoren, ≈12 ms); Spektralanalyse in Edge zur Anzeige von Dampffallenfehlern; FOTA konform LoRa Alliance TS006-1.0.0 / TS005-2.0.0 / TS004-2.0.0.
• Design & Einsatz: für Schwerindustrie gebaut, getestet über den Betriebsbereich Sensor+Erweiterung, Verfügbarkeit von Ersatzteilen und Aufarbeitungs-Kit, Rohrschellen-Montageoption.
