Rückmeldesystem für Handarmaturen MT

Übersicht

• Mehrgang-Ventilsensor für industrielle Anwendungen mit schneller, nicht-invasiver Montage und kontinuierlicher Fernüberwachung der Stellung manueller Ventile.
• Verstellbares Montagesystem passt für Mehrgang- und Ventile mit aufsteigender Spindel; Installation in weniger als zwei Minuten ohne Prozessunterbrechung möglich.
• Sichere LoRaWAN-Konnektivität für nahezu Echtzeit-Statusmeldungen in gefährlichen oder schwer zugänglichen Umgebungen.
• Für industrielle Zuverlässigkeit ausgelegt: Schutzart IP65, ATEX/IECEx Zone 1 und cFMus Class I Division 1 Zertifizierung, Batterielebensdauer bis zu 5 Jahren.

Produktbeschreibung

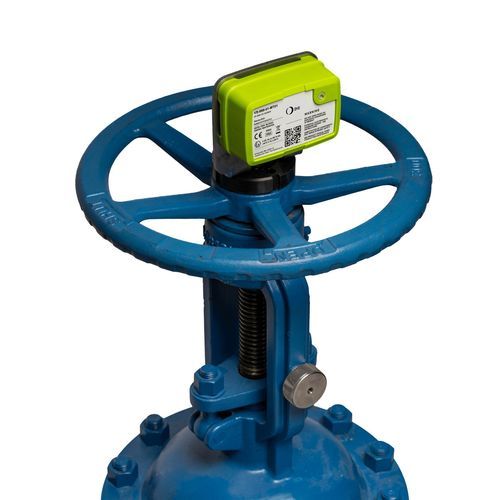

• Der NEON Multi-turn (MT) Ventilsensor (VS MT) ist ein LoRaWAN-Sender mit integriertem magnetischem Encoder, der präzises Positionsfeedback und zuverlässige Erkennung der Zustände offen/geschlossen für manuelle Mehrgangventile liefert.
• Nicht-intrusive Montage mit dem mitgelieferten verstellbaren Montagekit (spezielles Kit für MT-Ventile mit aufsteigender Spindel) ohne Prozessunterbrechung.
• Zertifiziert für explosionsgefährdete Bereiche: ATEX / IECEx Zone 1 (Ex II 2G Ex ia IIB T4 Gb) und cFMus Class I Division 1 (Groups C + D); Betriebsbereich -40°C bis +80°C.
• Arbeitet in privat gehosteten LoRaWAN-Netzen (EU868; US915; AS923 auf Anfrage) und lässt sich in DCS/SCADA-Systeme integrieren.
• Batteriebetrieben (Nennkapazität 3,6 Ah) mit erwarteter Lebensdauer bis zu 5 Jahren, abhängig von Umgebung und Nutzungsprofil.
• Bestimmt den Ventilzustand als vollständig geschlossen oder vollständig geöffnet mittels winkelbasierter Erkennung: Zustandswechsel nach 2 mm vertikaler Bewegung; typischer Fehlerspielraum 1 mm.

Hauptmerkmale

• LoRaWAN-Sender mit integriertem Magnetsensor
• Betriebstemperaturbereich -40°C bis +80°C
• IECEx / ATEX Zone 1 zertifiziert (Ex II 2G Ex ia IIB T4 Gb)
• Bis zu 5 Jahre Batterielebensdauer (umgebungsabhängig)
• Mitgeliefertes Montagekit für Mehrgang- / aufsteigende Spindel-Ventile
• Kompatibel mit nahezu allen Arten manueller Ventile
• Ermittelt Ventilzustand: vollständig geschlossen / vollständig geöffnet
• Betreibt in privat gehosteten LoRaWAN I‑IoT-Netzen
• Schnelle Bereitstellung und nicht-intrusive Installation

Spezifikationen
Protokoll: LoRaWAN (privates LoRaWAN)
LoRaWAN-Regionen: EU868 / US915 / AS923 (auf Anfrage)
LoRaWAN-Frequenzbänder: 868 MHz; 915 MHz; 923 MHz
Batterie Nennkapazität (Ah): 3,6
Batterielebensdauer: Bis zu 5 Jahre
Montage: Spezielles Montagekit für MT-Ventile mit aufsteigender Spindel (mitgeliefert)
Betriebstemperaturbereich (Sender): -40°C bis +80°C (-40°F bis 176°F)
Schutzart: IP65
Winkelerkennung: Zustandswechsel nach 2 mm vertikaler Bewegung
Fehleroffset: 1 mm
Nachrichtenhäufigkeit: Bei Zustandsänderung / alle 24 Stunden
Nachrichteninhalt: Zustandsänderung (offen/geschlossen) und Batteriezustand
Zertifizierungen: ATEX / IECEx Ex II 2G Ex ia IIB T4 Gb; Zertifikate 18ATEX0106 / DEK 18.0063; cFMus Class I Division 1 (Groups C + D) T4; cFMus Zertifikate FM20US0015X / FM20CA0007X


Spezifikationen (technisch)

• Protokoll: LoRaWAN (privates LoRaWAN)
• Unterstützte Regionen: EU868 / US915 / AS923 (auf Anfrage)
• Frequenzbänder: 868 MHz, 915 MHz, 923 MHz
• Batterie Nennkapazität: 3,6 Ah
• Batterielebensdauer: Bis zu 5 Jahre (abhängig von der Umgebung)
• Montage: Spezielles Montagekit für MT-Ventile mit aufsteigender Spindel (mitgeliefert)
• Betriebstemperatur (Sender): -40°C bis +80°C
• Schutzart: IP65
• Winkelerkennung: Zustandswechsel nach 2 mm vertikaler Bewegung
• Fehleroffset: 1 mm
• Nachrichtenhäufigkeit: Bei Zustandsänderung / alle 24 Stunden
• Nachrichteninhalt: Zustandsänderung (offen/geschlossen) und Batteriezustand
• Zertifizierungen: ATEX / IECEx Ex II 2G Ex ia IIB T4 Gb; Zertifikate 18ATEX0106 / DEK 18.0063; cFMus Class I Division 1 (Groups C + D) T4; cFMus Zertifikate FM20US0015X / FM20CA0007X
