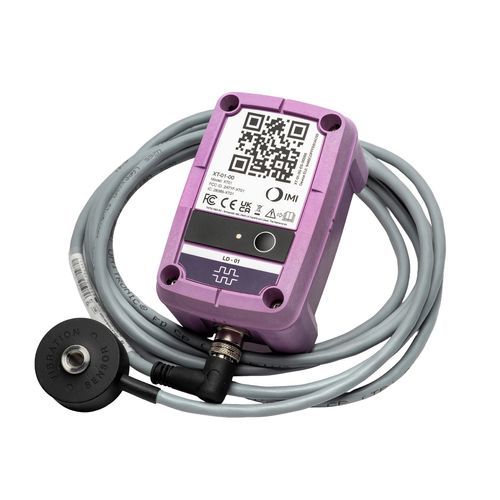

Piezoelektrischer Schwingungssensor NEON

für die Maschinen-Zustandsüberwachungfür präventive Wartungkabellos

Übersicht
Der IMI NEON Vibration Sensor Non-Ex ist ein batteriebetriebenes, LoRaWAN-fähiges Gerät zur kontinuierlichen Schwingungsüberwachung von rotierenden und mechanischen Anlagen. Er führt Edge-basierte Schwingungs- und Spektralanalysen durch, verwendet konfigurierbare Algorithmen und überträgt verschlüsselte Zustandsdaten zur Unterstützung zustandsorientierter Instandhaltung und zur Reduzierung ungeplanter Ausfallzeiten.

Vorteile

• Früherkennung von Anlagenverschleiß durch kontinuierliche Schwingungsüberwachung für zustandsorientierte Instandhaltung und geringere ungeplante Ausfallzeiten.
• Schnelle Installation ohne Verkabelung oder Maschinenstillstand; geeignet für laufende industrielle Umgebungen und entfernte Standorte.
• Sichere Übertragung verwertbarer Schwingungskennzahlen in vorhandene Instandhaltungssysteme bei minimaler Integrationskomplexität.

Hauptmerkmale

• Drahtlose Schwingungsüberwachung über LoRaWAN-Netzwerke.
• Batteriebetriebener Standalone-Betrieb mit langlebiger Batterie (Nennkapazität 19 Ah).
• Edge-basierte Schwingungs- und Spektralanalyse mit lokal ausgeführten und OTA-konfigurierbaren Algorithmen.
• Ereignisgesteuerte und geplante Datenübertragung.
• Eingebaute Maschinenfehlerindikator-Logik und automatische Drehzahlerkennung ohne externe Sensoren.
• End-to-End-verschlüsselte Kommunikation und sichere Firmware-Updates over-the-air.
• Zeit-Synchronisation zwischen NEON-Geräten; ausgelegt für Direktmontage an Industrieanlagen (Bandschelle oder Schrauben).

Messfunktionen & technische Highlights

• Messbereich: 0,5 Hz bis 6,66 kHz — 3 Achsen (vollständiges Schwingungsspektrum).
• FFT: volles Schwingungsspektrum bis zu 8192 Linien Auflösung.
• RMS: Geschwindigkeit und Beschleunigung auf 3 Achsen gemessen.
• RMS-Geschwindigkeitsauflösung / -genauigkeit: 0 mm·s–1 bis 200 mm·s–1; Genauigkeit ±1 dB.
• Beschleunigungsbereich: 0 G bis 16 G; Auflösung 0,01 mm·s–1; Genauigkeit ±1 dB.
• Spektrale Ausgaben: Beschleunigung, Geschwindigkeit und Hüllenspektrum von 0,5 Hz bis 6,66 kHz mit 8192 Linien Auflösung.
• Automatische Algorithmen erkennen Änderungen im Schwingungsprofil und lösen bei Amplitudenabweichungen Warnungen aus.

NEON Plattformkontext
Die NEON-Produktlinie umfasst LoRaWAN Industrial IoT-Geräte, die für die Schwerindustrie entwickelt wurden. NEON-Geräte sind für lange Betriebszeiten in Industrieumgebungen ausgelegt, integrieren sich in Standard-LoRaWAN-Netze zur Vermeidung von Vendor-Lock-in und unterstützen skalierbare standortweite Deployments mit minimaler Gateway-Infrastruktur.

Auf der Produktseite verfügbare Ressourcen

• Produktbroschüre (NEON Vibration Sensor trifold brochure).
• Produktdatenblatt (NEON Vibration Sensor Non-Ex datasheet).
• Eingebettetes Produktvideo (Vimeo) mit Demonstration von Montage und Einsatz des Sensors.

Technische Daten

• Batterie Nennkapazität: 19 Ah
• Batterielebensdauer: 10 Jahre bei 25 °C
• LoRaWAN-Frequenzbänder: EU868
  US915
  AU915
  AS923-1
  AS923-2
  AS923-3
  AS923-4
  IN865
• Abmessungen (L × B × H): 110 mm × 72 mm × 54 mm
• Montage: Bandschelle oder Schrauben (vom Kunden bereitgestellt); optionale Montagewinkel verfügbar (IMI TWTG Zubehör)
• Betriebstemperaturbereich: -40 °C bis 80 °C
• Schutzart: IP65
• Zertifizierungen: CE, UKCA, WEEE, RoHS, FCC, ISED
• Vibrationsmessbereich: 0,5 Hz bis 6,66 kHz (3 dB Punkte) RMS-Hüllkurve
• RMS-Geschwindigkeit: Auflösung 0 mm·s–1 bis 200 mm·s–1; Genauigkeit ±1 dB
• Beschleunigung: Messbereich 0 G bis 16 G; Auflösung 0,01 mm·s–1; Genauigkeit ±1 dB
• Beschleunigungs- / Geschwindigkeits- / Hüllenspektren: 0,5 Hz bis 6,66 kHz, 8192 Linien Auflösung
• Interner Temperaturmessbereich: -40 °C bis 80 °C
