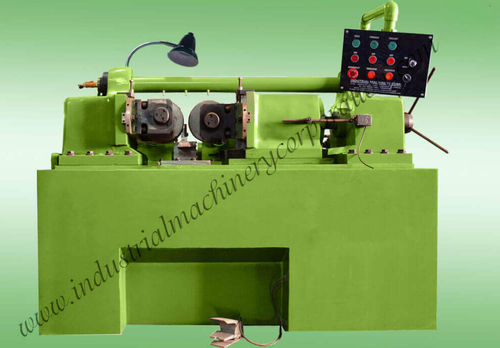

Gewindewalzmaschine IMC series

hydraulisch

Produktübersicht
Hydraulische Gewinderollmaschinen 2-Roll für das Kaltumformen von Außengewinden auf Rohteilen. Geeignet zur Herstellung von Schrauben, Bolzen und ähnlichen Befestigungselementen in Serien- oder Chargenproduktion. Das Gewinde entsteht durch Pressen des Rohlings zwischen Gewinderollwerkzeugen, angetrieben durch hydraulische und Spindelsysteme.

Hauptvorteile & Merkmale

• Kaltumformung (kein Spanabtrag) für gleichbleibende Gewindegeometrie.
• Hohe Produktionsgeschwindigkeit mit verstellbarer Vorschub- und Rolllänge.
• Hydraulischer Antrieb und leistungsstarke Spindeln für stabile Rollkräfte bis zu 40 t je nach Modell.
• Wartungsarmes Design und Produktionsprüfung vor Auslieferung zur Sicherstellung konstanter Ergebnisse.
• Anpassbare Werkzeuge und Einstellungen für Schrauben, Stangen und Stäbe verschiedener Durchmesser und Steigungen.

Verfügbare Optionen (Auswahlwerte auf der Seite angezeigt)

• Gewindeart: METRIC, BSW, UNC, ACME, Trapezoidal, Two Start, Three Start, Others, Don't Know Exactly
• Maximale benötigte Gewindelänge: 50 mm, 100 mm, 150 mm, 200 mm, Unlimited, Others, Don't Know Exactly
• Maximaler Durchmesser des Werkstücks: 25 mm, 40 mm, 50 mm, 80 mm, 100 mm, 120 mm, Others, Don't Know Exactly
• Kaufzeitraum: Immediately, Within a week, Within 15 days, Within a month, Others, Don't Know Exactly
• Erwarteter Preis: (Eingabefeld / vom Kunden angegeben)

Allgemeine Beschreibung
Die IMC hydraulischen Gewinderollmaschinen sind für die industrielle Produktion konzipiert und bieten Modelle von IMC-25 bis IMC-120 zur Anpassung an verschiedene Steigungen, Durchmesser und Kraftanforderungen. Die Maschinen verfügen über benutzerfreundliche Bedienelemente, geprüfte Bauqualität und die Möglichkeit einer unbegrenzten Durchlaufzuführung bei entsprechenden Modellen. Die Geräte werden mit geprüften Rollwerkzeugen geliefert und können mit hydraulischen und spindelbezogenen Leistungsoptionen konfiguriert werden.

Spezifikationen

• Hydraulische Maschinenmodelle: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Max. Steigung (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Max. Durchmesser (Zufuhr) (mm): 25 | 40 | 50 | 80 | 100 | 125
• Max. Durchmesser (Durchlauf) (mm): 16 | 28 | 35 | 40 | 64 | 76
• Max. Rolllänge (Zufuhr) (mm): 80 | 150 | 150 | 150 | 150 | 150
• Max. Rolllänge (Durchlauf): Unbegrenzt (alle Modelle)
• Max. Außen-Ø der Gewinderollen (mm): 200 | 200 | 210 | 230 | 250 | 270
• Spindel (Bohrungs-) Ø (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Max. Rollkraft: 8 Tons | 13 Tons | 15 Tons | 24 Tons | 30 Tons | 40 Tons
• Leistung für Rollspindeln: 3 H.P. 1400 RPM | 5 H.P. 1400 RPM | 7.5 H.P. 1400 RPM | 10 H.P. 960 RPM | 15 H.P. 960 RPM | 20 H.P. 960 RPM
• Leistung für Hydraulikpumpe: 3 H.P. | 3 H.P. | 5 H.P. | 5 H.P. | 5 H.P. | 7.5 H.P.
• Leistung für Kühlmittelpumpe: 0.1 H.P. (alle Modelle)

Technische Daten

• Modelle: IMC-25 | IMC-40 | IMC-50 | IMC-80 | IMC-100 | IMC-120
• Max. Steigung (mm): 2,5 | 3,5 | 4,0 | 5,0 | 5,5 | 8
• Max. Durchmesser Zuführung (mm): 25 | 40 | 50 | 80 | 100 | 125
• Max. Durchmesser Durchlauf (mm): 16 | 28 | 35 | 40 | 64 | 76
• Max. Rolllänge Zuführung (mm): 80 | 150 | 150 | 150 | 150 | 150
• Max. Rolllänge Durchlauf: Unbegrenzt
• Max. Außen-Ø Rollen (mm): 200 | 200 | 210 | 230 | 250 | 270
• Spindel (Bohrungs-) Ø (mm): 54 | 54 | 69,85 | 64 | 76 | 85
• Max. Rollkraft: 8 t | 13 t | 15 t | 24 t | 30 t | 40 t
• Antriebs- und Hydraulikpumpen-Leistungsbereiche wie oben aufgeführt
