Gewindewalzmaschine IMC-3R series

hydraulischHochpräzision

Übersicht

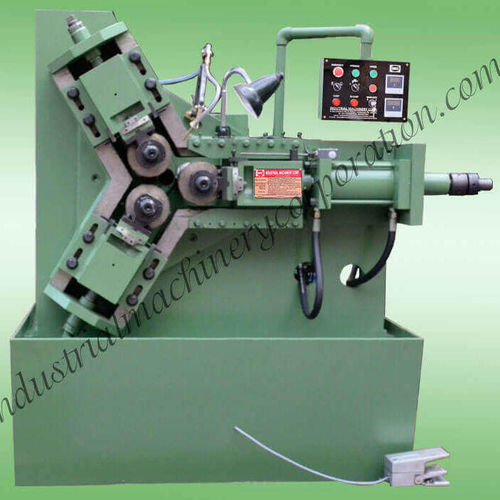

Die hydraulischen 3-Rollen-Rollgewindemaschinen von IMC (IMC-3R-Serie) erzeugen hochpräzise Gewinde an Gerüstrohren und Schrauben für die Serienproduktion. Der hydraulische Antrieb und die konzentrische Wirkung der drei Rollen bei 120° gewährleisten Werkstückstabilität, hohe geometrische Genauigkeit und verbesserte Oberflächengüte. Das 3-Rollen-Design eliminiert die Stützplatte und ermöglicht empfindliche Profile sowie bessere Oberflächenbearbeitung.

Anwendungen

• Gewinderollung an Gerüstrohren
• Gewindeschneiden an Schrauben und Wellen
• Lap- und hochpräzise Rollarbeiten
• Serienproduktion von Gerüstrohr-Wagenhebern und massiven Spindelschrauben

Verfügbare Optionen

• Gewindeart: METRIC, UNC, BSW, ACME, Two Start, Three Start, Others, Don't Know Exactly
• Maximale benötigte Gewindelänge: 50 MM, 100 MM, 150 MM, 200 MM, Unbegrenzt, Others, Don't Know Exactly
• Maximaler Durchmesser des Werkstücks: 25 MM, 50 MM, 75 MM, Others, Don't Know Exactly
• Kaufzeitpunkt: Sofort, Innerhalb einer Woche, Innerhalb von 15 Tagen, Innerhalb eines Monats, Others, Don't Know Exactly
• Erwarteter Preis: vom Benutzer auf der Seite angegebener Eingabewert

Modelle und technische Daten

• Serie: IMC-3R Serie (Modelle: IMC-3R-25, IMC-3R-50, IMC-3R-75)
• Arbeitsbereich (IMC-3R-25): Außendurchmesser 8–25 MM (0.31–0.98 in), Gewindelänge im Vorschub 38 MM (1.5 in), Gewindelänge im Durchlauf: Unbegrenzt
• Arbeitsbereich (IMC-3R-50): Außendurchmesser 25–50 MM (0.98–1.97 in), Gewindelänge im Vorschub 50 MM (2 in), Gewindelänge im Durchlauf: Unbegrenzt
• Arbeitsbereich (IMC-3R-75): Außendurchmesser 32–75 MM (1.26–2.95 in), Gewindelänge im Vorschub 75 MM (3 in), Gewindelänge im Durchlauf: Unbegrenzt
• Rollwerkzeuge (IMC-3R-25): Max Außendurchm. 140, Max Innendurchm. 60, Spindelgehäuse 40
• Rollwerkzeuge (IMC-3R-50): Max Außendurchm. 140, Max Innendurchm. 60, Spindelgehäuse 40
• Rollwerkzeuge (IMC-3R-75): Max Außendurchm. 170, Max Innendurchm. 80, Spindelgehäuse 54
• Antrieb Motor für Rollenwelle: IMC-3R-25: 3 H.P.; IMC-3R-50: 3 H.P.; IMC-3R-75: 7.5 H.P.
• 3 Phase AC (Hydrauliksystem): IMC-3R-25: 1 H.P.; IMC-3R-50: 1 H.P.; IMC-3R-75: 3 H.P.
• Kühlmittelpumpe: 0.1 H.P. (Modelle IMC-3R-25 / IMC-3R-50 / IMC-3R-75)
• Typische Anwendungen: Gewinderollung an Gerüstrohren, Gewindearbeiten an Schrauben, hochpräzise Lapparbeiten, Serienproduktion von Gerüstrohr-Wagenhebern und massiven Spindelschrauben

Hinweise
Für die Serienfertigung geeignet, deckt die IMC-3R-Familie verschiedene Durchmesserbereiche mit speziellen Modellen ab. Die 120° konzentrische Rollenwirkung maximiert Stabilität und Maßhaltigkeit und verbessert die Oberflächenqualität.
