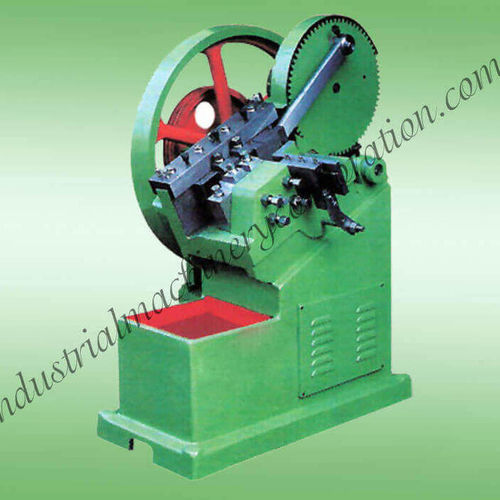

Gewindewalzmaschine FDTRM series

Produktübersicht
Die Gewinderollmaschinen mit Flachmatrizen der Baureihe FDTRM von IMC sind zum Formen externer Gewinde an Schrauben und ähnlichen Verbindungselementen ausgelegt. Mehrere Modelle decken verschiedene Durchmesser und Produktionsraten ab, um unterschiedlichen Werkstattanforderungen gerecht zu werden.

Details
Beim Rollieren mit Flachmatrizen werden Gewinde durch Kaltverformen des Materials zwischen einer festen und einer beweglichen Matrize erzeugt. Die Modelle unterscheiden sich in rollbarem Mindest-/Höchstdurchmesser, maximaler Gewindelänge, Produktionsgeschwindigkeit und Motorleistung. Das kleinste Modell erreicht bis zu 80 St./min bei ca. 2 H.P.; größere Modelle verarbeiten größere Durchmesser bei höherem Leistungsbedarf (bis zu 20 H.P.). Flachmatrizen werden aus D2-Werkzeugstahl gefertigt und sind ab Lager verfügbar.

Spezifikationstabelle
Model No.: FDTRM-1, FDTRM-2, FDTRM-3, FDTRM-4, FDTRM-5, FDTRM-6, FDTRM-7
Min. Max. Dia Can Be Rolled: 1/16"x1/4", 1/8"x3/8", 1/8"x1/2", 1/4"x5/8", 1/4"x3/4", 1/4"x7/8", 3/8"x 1"
Max. Length of Thread: 2", 2.1/2", 3", 3", 4", 4", 4"
Dimension of Fixed Dia: 3"x2"x 1", 5"x2.1/2"x 1", 5"x3"x1", 6"x3"x 1", 6"x4"x 1", 7"x4"x 1", 8"x4"x1.1/2"
Dimension of Moving Dia: 4"x2"x 1", 6"x2.1/2"x 1", 6"x3"x1", 7"x3"x 1", 7"x4"x 1", 8"x4"x 1", 9"x4"x1.1/2"
Production in Pieces Per Minute: 80, 60, 60, 50, 30, 30, 20
Power Required in H.P.: 2, 3, 5, 7.5, 10, 15, 20

Zusätzliche Hinweise
Dieses Dokument fasst die Fähigkeiten der IMC-Gewinderollmaschinen mit Flachmatrizen zusammen und erläutert die typischen Kompromisse zwischen Produktionsgeschwindigkeit und Leistungsaufnahme in der FDTRM-Baureihe. Flachmatrizen aus D2-Werkzeugstahl sind ab Lager lieferbar.

Merkmale / technische Spezifikationen

• Model series: FDTRM series
• FDTRM-1 — Min/Max Dia: 1/16"x1/4"; Max thread length: 2"; Fixed dia dimension: 3"x2"x1"; Moving dia dimension: 4"x2"x1"; Production: 80 pieces/min; Power: 2 H.P.
• FDTRM-2 — Min/Max Dia: 1/8"x3/8"; Max thread length: 2.1/2"; Fixed dia dimension: 5"x2.1/2"x1"; Moving dia dimension: 6"x2.1/2"x1"; Production: 60 pieces/min; Power: 3 H.P.
• FDTRM-3 — Min/Max Dia: 1/8"x1/2"; Max thread length: 3"; Fixed dia dimension: 5"x3"x1"; Moving dia dimension: 6"x3"x1"; Production: 60 pieces/min; Power: 5 H.P.
• FDTRM-4 — Min/Max Dia: 1/4"x5/8"; Max thread length: 3"; Fixed dia dimension: 6"x3"x1"; Moving dia dimension: 7"x3"x1"; Production: 50 pieces/min; Power: 7.5 H.P.
• FDTRM-5 — Min/Max Dia: 1/4"x3/4"; Max thread length: 4"; Fixed dia dimension: 6"x4"x1"; Moving dia dimension: 7"x4"x1"; Production: 30 pieces/min; Power: 10 H.P.
• FDTRM-6 — Min/Max Dia: 1/4"x7/8"; Max thread length: 4"; Fixed dia dimension: 7"x4"x1"; Moving dia dimension: 8"x4"x1"; Production: 30 pieces/min; Power: 15 H.P.
• FDTRM-7 — Min/Max Dia: 3/8"x 1"; Max thread length: 4"; Fixed dia dimension: 8"x4"x1.1/2"; Moving dia dimension: 9"x4"x1.1/2"; Production: 20 pieces/min; Power: 20 H.P.
• Flat dies material: D2 tool steel (ready stock)
