Temperatursteuerungseinheit 4 KanäleMehrwegmodular
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Anwendung
- Temperatur
- Anzahl Wege
- 4 Kanäle, Mehrweg
- Weitere Eigenschaften
- modular, mit Mikroprozessor, mit Display
Beschreibung
Produktbeschreibung

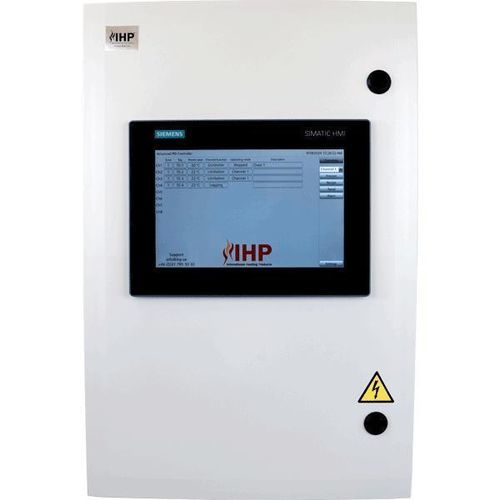

Der Schaltschrank 226-ADVPID vereint eine Siemens SIMATIC SPS und ein HMI und bietet PID-Temperaturregelung, Datenprotokollierung und programmierbare Kanalzeitpläne. Das System wird mit 4 enthaltenen Kanälen geliefert und ist auf bis zu 32 Kanäle erweiterbar. Kanäle können als deaktiviert, PID-Regler oder Protokollkanal konfiguriert werden. Sensoreingänge unterstützen PT100 (2- oder 3-Leiter) sowie Thermoelemente Typ J und K (Sensoren nicht enthalten). Der Schaltschrank benötigt ein separates Leistungsmodul, dimensioniert nach der angeschlossenen Heizlast.
Technische Daten
Gehäuse außen: Kunststoff
Abmessungen: 600 x 400 x 200 mm
SPS: Siemens SIMATIC DP CPU 1510SP-1 PN
HMI: Siemens SIMATIC HMI MTP1000 Unified Basic
IHP-Software: standardisierte PLC- und HMI-Programme für Steuerung und Protokollierung
4 Kanäle enthalten (erweiterbar auf 32 über Option)
Kanalmodi: deaktiviert, PID, Regler und Protokollierung
Anschlüsse für Heizung und Sensoren auf Klemmen
Sensor-Kompatibilität: PT100 (2- oder 3-Leiter), Thermoelemente Typ J und K (Sensoren nicht enthalten)
Fehlerstromschutzschalter: nicht enthalten (es wird von externer Absicherung an der CEE 400V-Steckdose ausgegangen)
CE-Handbuch enthalten
Standardprogramm
Artikelnummer | Beschreibung
226-ADVPID | Fortgeschrittener SPS-PID-Steuerschrank, optimiert für PT100, TC J und TC K
Optionen
Artikelnummer | Beschreibung
226-4channels | Ermöglicht 4 zusätzliche Temperaturzonen (max. 32 Kanäle)
226-recipe | Kundenspezifische Rezept-/Fahrzyklusprogrammierung
226-router | Eingebauter Router: kundenspezifische Netzwerkschnittstelle Modbus TCP Server
Technische Spezifikationen
Der Schaltschrank 226-ADVPID vereint eine Siemens SIMATIC SPS und ein HMI und bietet PID-Temperaturregelung, Datenprotokollierung und programmierbare Kanalzeitpläne. Das System wird mit 4 enthaltenen Kanälen geliefert und ist auf bis zu 32 Kanäle erweiterbar. Kanäle können als deaktiviert, PID-Regler oder Protokollkanal konfiguriert werden. Sensoreingänge unterstützen PT100 (2- oder 3-Leiter) sowie Thermoelemente Typ J und K (Sensoren nicht enthalten). Der Schaltschrank benötigt ein separates Leistungsmodul, dimensioniert nach der angeschlossenen Heizlast.
Technische Daten
Gehäuse außen: Kunststoff
Abmessungen: 600 x 400 x 200 mm
SPS: Siemens SIMATIC DP CPU 1510SP-1 PN
HMI: Siemens SIMATIC HMI MTP1000 Unified Basic
IHP-Software: standardisierte PLC- und HMI-Programme für Steuerung und Protokollierung
4 Kanäle enthalten (erweiterbar auf 32 über Option)
Kanalmodi: deaktiviert, PID, Regler und Protokollierung
Anschlüsse für Heizung und Sensoren auf Klemmen
Sensor-Kompatibilität: PT100 (2- oder 3-Leiter), Thermoelemente Typ J und K (Sensoren nicht enthalten)
Fehlerstromschutzschalter: nicht enthalten (es wird von externer Absicherung an der CEE 400V-Steckdose ausgegangen)
CE-Handbuch enthalten
Standardprogramm
Artikelnummer | Beschreibung
226-ADVPID | Fortgeschrittener SPS-PID-Steuerschrank, optimiert für PT100, TC J und TC K
Optionen
Artikelnummer | Beschreibung
226-4channels | Ermöglicht 4 zusätzliche Temperaturzonen (max. 32 Kanäle)
226-recipe | Kundenspezifische Rezept-/Fahrzyklusprogrammierung
226-router | Eingebauter Router: kundenspezifische Netzwerkschnittstelle Modbus TCP Server
Technische Spezifikationen
- Gehäuse außen: Kunststoff
- Abmessungen: 600 x 400 x 200 mm
- SPS: Siemens SIMATIC DP CPU 1510SP-1 PN
- HMI: Siemens SIMATIC HMI MTP1000 Unified Basic
- IHP-Software: standardisierte und getestete PLC- und HMI-Software
- Kanäle: 4 enthalten (erweiterbar auf bis zu 32 via Optionen)
- Kanalmodi: deaktiviert, PID, Regler und Protokollierung
- Sensor-Kompatibilität: PT100 (2- oder 3-Leiter), Thermoelemente Typ J und K (Sensoren nicht enthalten)
- Anschlüsse für Heizung und Sensoren auf Klemmen
- Benötigt separates Leistungsmodul, dimensioniert nach Last
- Fehlerstromschutzschalter: nicht enthalten (geht von externer Absicherung aus)
- CE-Handbuch enthalten
