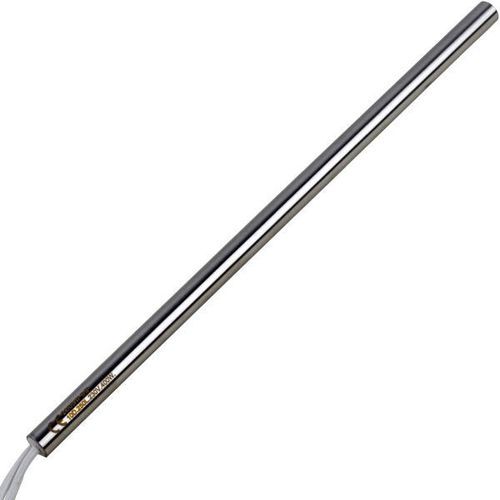

Edelstahl-Heizpatrone

aus Incoloywasserdichtrohrförmig

Produktbeschreibung
Ein Patronenheizer hoher Dichte liefert sehr hohe Leistung bezogen auf sein Volumen und sorgt für gleichmäßige Wärmeverteilung über das Gehäuse. Diese Heizer sind für raue Industriebedingungen ausgelegt, einschließlich Prozesstemperaturen bis 750°C, Vibrationen, Stößen und häufigen Temperaturzyklen.

Anwendungen

• Werkzeugheizung und Heizplatten
• Erwärmung fester Körper und Flüssigkeiten
• Gieß-, Schmelz- und Aushärteprozesse
• Löt- und Schweißprozesse
• Beheizung medizinischer und Laborgeräte

Konstruktion und Fertigung
Der Heizer wird durch enges Aufwickeln eines Widerstandsdrahts um einen zylindrischen keramischen Träger hergestellt. Durch die Anordnung des Drahts lassen sich mehrere Leistungszonen realisieren. Die Einheit wird in eine Metallhülle eingesetzt und mit reinem Magnesiumoxid als Isolator gefüllt und anschließend auf den erforderlichen Außendurchmesser und die Toleranzen komprimiert.

• Geschweißter Boden (gegenüber dem Leitungsabgang)
• Gehäuse aus Edelstahl
• Isolationsscheibe aus Keramik
• Reiner komprimierter Magnesiumoxid-Isolator
• Widerstandsdraht Nickel/Chrom 80/20
• Keramikhülse
• Keramischer Befestigungskopf
• Leitungen
• Keramische Dichtungsmasse oben

Optionen
Patronenheizer hoher Dichte können mit integrierten Sensoren/ Thermoelementen ausgestattet und staub- sowie wasserdicht ausgeführt werden.

Technische Daten

• Oberflächenbelastung: bis zu 60W/cm²
• Betriebstemperatur: bis zu 750°C
• Versorgung: nach Bedarf
• Gehäusematerialien: Edelstahl AISI304, AISI316, AISI321 oder Incoloy®
• TIG-geschweißtes Gehäuse für Druck bis 60kg/cm²
• Widerstandsdraht: Nickel/Chrom 80/20
• Durchmesser-Toleranz: -0,02 bis -0,06 mm
• Längen-Toleranz: ±1,5%
• Leistungstoleranz: +5% / -10%
• Bohrpassungstoleranz: H7
• Dielektrische Festigkeit: 1500V 1/sec
• Leckstrom: ≤ 0,1mA bei 242V
• Optionale eingebaute Sensoren: TCJ, TCK oder PT100
• Optionale Schutzklasse: IP67

Anschlüsse

• Standard (T1) — versiegelt mit hitzebeständiger Keramikpaste
• Keramikplatte (T2) — Platte steht ca. 3–6 mm heraus, um Kurzschlüsse bei Vibrationen zu vermeiden
• Anschlussblock (T3) — keramischer Anschlussblock zur Vereinfachung des Leitungswechsels
• Gewindeverbindung (T4) — Gewindeverbindung mit Mutter für schnelle Verbindung; geeignet für Parallelschaltungen
• Einseitige Leitung (T5) / zweiseitige Leitung (T5b) — Leitung an einem oder beiden Enden
• Zweiseitige Gewindeverbindung (T6) / (T6b) — Gewinde an einem oder beiden Enden
• Flansch (T7) — runder Flansch zur Montage, ideal für bewegliche Maschinen
• Halterung (T7b) — rechtwinklige Halterung für bewegliche Maschinen
• Nippel (T8) — Gewindenippel für Flüssigkeitsheizung; druckbeständig und mit Dichtung ergänzbar
• Verstärkter Winkel (T9) — rechtwinkliger Montageblock für einfache Demontage und Schutz
• Rechter Winkel (T9 Base) — flexible Leitungen 90° zum Heizer, mit Keramikpaste abgedichtet
• Rechter Winkel geschützt (T9 PB) — 90°-Anschluss geschützt durch geschweißtes Metallrohr
• Bogen (T9 Elbow) — Anschluss mit 90° Rohrbogen
• 90° Recht (T9PBe) — Rohrverlängerung 90°, komprimiert und mit Keramikpaste gefüllt
• Antivibration (T10) — verstärkte Endkompression mit Durchmesserreduktion für stark vibrierende Anwendungen
• Extern (T11) — externe Anschlusstypen für flexible Metallgeflechte und -rohre
• Intern (T12) — interne Anschlusstypen für flexible Metallgeflechte und -rohre

Leitungen und Kabelschutz

• Nickelstifte (Vn.) — Stifte aus Nickel für einfachen Leitungswechsel; isolierende Beschichtung. Temperaturbeständigkeit bis 700°C
• Glasfaserleitungen (P.Cv.) — flexible Leitungen mit Nickelleitern, ummantelt mit Glasfaser und Silikon außen. Temperaturbeständigkeit bis 350°C
• Teflon-Leitungen (P.Tf.) — wasserbeständige Leitungen für Reinheitsanforderungen. Temperaturbeständigkeit bis 250°C
• Silikonleitungen (P.Sf.) — sehr flexibel für Bewegung und Vibration. Temperaturbeständigkeit bis 200°C
• Standardkabel (P.Cs.) — 3-adriges Standardkabel mit Kupferleitern. Temperaturbeständigkeit bis 200°C
• Silikonmantel (P.Fs.) — Zuleitungen im Silikonmantel; ideal in feuchter Umgebung. Temperaturbeständigkeit bis 200°C
• Keramikperlen (PSt.) — für Hochtemperaturanwendungen. Innenleiter aus Nickel. Temperaturbeständigkeit bis 600°C
• Glasfaser-geschirmter Mantel (P.Fv.) — schützt verdrillte und mehrere Leiter. Temperaturbeständigkeit bis 200°C
• Flexible Metallgeflecht (P.Tm.) — verzinkter Stahl (Edelstahl auf Anfrage). Temperaturbeständigkeit bis 500°C
• Vinkel-Rohr (P.Tv.) — verzinktes flexibles Rohr, stoß- und spritzfest. Temperaturbeständigkeit bis 350°C
• Flexibles Edelstahlrohr (P.Tvi.) — flexibles Edelstahlrohr für hohen Schutz; beständig gegen Vibrationen und viskose Produkte. Temperaturbeständigkeit bis 600°C

Eingebauter Sensor/Thermoelement

• Isolierter Sensor — vollständig von der Außenhülle elektrisch isoliert, um Störeinflüsse durch Erdpotenzial zu vermeiden
• Geerdeter Sensor — direkter Kontakt zur Außenhülle für schnelle Reaktionszeit
• Individuelle Sensorplatzierung — Option zur Wahl des Sensorortes für höhere Präzision und Prozesssteuerung

Eigenschaften / technische Daten

• Oberflächenbelastung: bis zu 60W/cm²
• Maximale Betriebstemperatur: bis zu 750°C
• Gehäusematerialien: Edelstahl AISI304, AISI316, AISI321 oder Incoloy®
• TIG-geschweißtes Gehäuse Druckwert: bis zu 60kg/cm²
• Widerstandsdraht: Nickel/Chrom 80/20
• Durchmesser-Toleranz: -0,02 bis -0,06 mm
• Längen-Toleranz: ±1,5%
• Leistungstoleranz: +5% / -10%
• Bohrpassungstoleranz: H7
• Dielektrische Festigkeit: 1500V 1/sec
• Leckstrom: ≤ 0,1mA bei 242V
• Optionale Sensoren: TCJ, TCK oder PT100
• Optionale Schutzart: IP67
