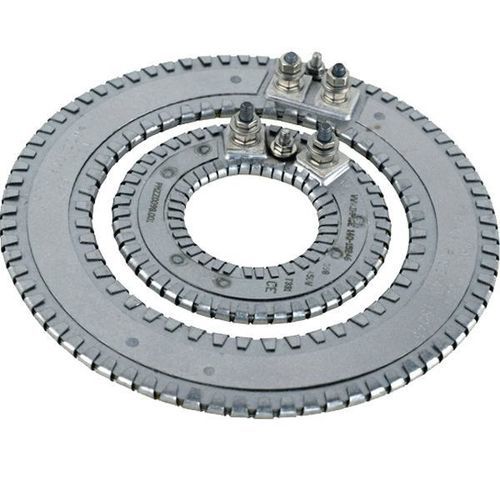

Flachheizelement

EdelstahlGlimmerNickel-Chrom

Produktbeschreibung
Flache Mica-Streifenheizer sind kompakte Kontaktheizelemente, die zur direkten Anwendung auf Maschinenteilen und Werkzeugen entwickelt wurden. Sie werden häufig beim Kunststoffumformen, in Verpackungs- und Vakuumverpackungsmaschinen, auf Pressplatten, in Anti-Kondensations-Lösungen und in Extrudern eingesetzt.

Konstruktion
Der Heizer besteht aus einem Widerstandsdraht, der auf ein Mica-Blatt gewickelt und beidseitig durch weitere Mica-Schichten isoliert ist. Die Baugruppe ist von einer wärmebeständigen Edelstahlhülle umgeben und wird mit kundenspezifischen Anschlussleitungen geliefert.

Konstruktion und Anpassung
Flache Mica-Streifenheizer können so gefertigt werden, dass sie Formen und Maschinengeometrien mit Bohrungen, Schlitzen und Befestigungspunkten entsprechen. Eingebaute Sensoren oder Thermoelemente ermöglichen eine präzise Temperaturregelung. IHP kann auch Mica-Streifenrahmen als kundenspezifische Einheit fertigen.

Technische Daten

• Flächenbelastung bis zu 4 W/cm² (empfohlen bis 3,5 W/cm²)
• Maximale Betriebstemperatur bis 320°C
• Individuelle Spannungs- und Zonierungsoptionen
• Eingebauter Sensor: TC J oder TC K (andere Sensoren auf Anfrage)
• Widerstandsdraht: Nickel‑Chrom (NiCr) 80/20
• Interne Isolierung: reine Micanite
• Gehäuse: Edelstahl
