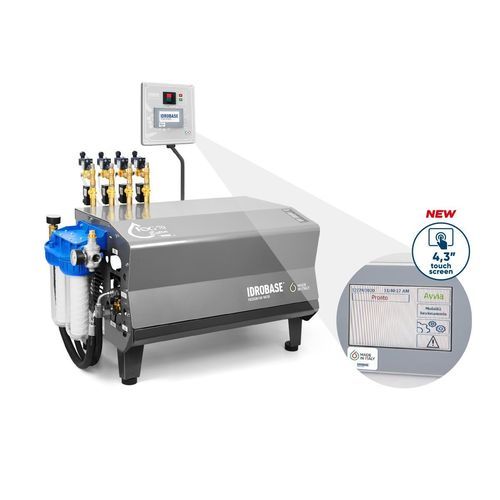

Industrie-Zerstäubersystem Fog 70 Touch

Hochdruck

Produktübersicht
Der Fog 70 Touch ist ein industrielles Hochdruck‑Nebelmodul (70/80 bar) für industrielle Vernebelungsanwendungen. Die Konfigurationen reichen von 13 bis 560 Düsen; Stromversorgung 3x400V-50Hz. Sehr kompaktes Modul, Zubehör kann direkt am Gerät montiert werden. Lokale Steuerung über SPS und Touchscreen, entfernte Verwaltung optional.

Hauptmerkmale

• Sehr kompaktes Design
• Möglichkeit, Zubehör direkt am Modul zu montieren
• Bedienfeld mit SPS und Touchscreen (in 7 Sprachen verfügbar)
• Optionale Fernverwaltung (Ethernet- oder Wi‑Fi-Kits)

Highlights

• Integrierte SPS und Touchscreen zur Modulverwaltung, Bedienoberfläche in 7 Sprachen
• Optionale Fernsteuerung: Bedienung des Systems von einem entfernten Terminal (Ethernet- oder Wi‑Fi-Kits)
• Kompatibel mit Sani Fog fisso

Technische Daten (Tabelle)
CODE | Model | Pressure | Flow rate | N. nozzles* | Power 3x400V-50Hz | Weight | Preventive maintenance 750 hrs (standard) | Preventive maintenance 1500 hrs (optional)
ZX.F70T01 | FOG 70 TOUCH-1 | 80bar | 1l/min | 13* | 1,5Kw | 58kg | ZX.75IP01 | ZX.150IP01
ZX.F70T02 | FOG 70 TOUCH-2 | 80bar | 2l/min | 27* | 1,5Kw | 58kg | ZX.75IBG01 | ZX.150IBG01
ZX.F70T04 | FOG 70 TOUCH-4 | 80bar | 4l/min | 53* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T06 | FOG 70 TOUCH-6,5 | 80bar | 6,5l/min | 87* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T08 | FOG 70 TOUCH-8 | 80bar | 8l/min | 107* | 1,5Kw | 58kg | ZX.75IBG10 | ZX.150IBG10
ZX.F70T11 | FOG 70 TOUCH11 | 70bar | 11l/min | 147* | 1,5Kw | 58kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T13 | FOG 70 TOUCH-13 | 80bar | 13l/min | 173* | 2,2 Kw | 61kg | ZX.75IBG02 | ZX.150IBG02
ZX.F70T15 | FOG 70 TOUCH-15 | 80bar | 15l/min | 200* | 2,2 Kw | 61kg | ZX.75IBG08 | ZX.150IBG08
ZX.F70T18 | FOG 70 TOUCH-18 | 80bar | 18l/min | 240* | 3 Kw | 66kg | ZX.75IBG04 | ZX.150IBG04
ZX.F70T21 | FOG 70 TOUCH-21 | 80bar | 21l/min | 280* | 3 Kw | 66kg | ZX.75IBG13 | ZX.150IBG13
ZX.F70T26 | FOG 70 TOUCH-26 | 80bar | 26l/min | 347* | 4Kw | 80kg | ZX.75IBG06 | ZX.150IB06
ZX.F70T33 | FOG 70 TOUCH-33 | 70bar | 33l/min | 440* | 6,3Kw | 98kg | ZX.75IBG06 | ZX.150IBG06
ZX.F70T42 | FOG 70 TOUCH-42 | 70bar | 42l/min | 560* | 6,3Kw | 98kg | ZX.75IBG07 | ZX.150IBG07

* Die maximale Anzahl an Düsen wurde anhand der Düse IT.204C mit Durchfluss 020 (0,075 l/min) bei 70 bar berechnet

Technische Merkmale
Rahmen aus lackiertem Stahl
Professionelle Kurbelwellenpumpe mit Messingkopf und 3 Keramikkolben
Elektromotor 1450 g/min, 3x400V-50Hz, S1
Entlastungsventil aus Messing
Druckmesser mit Glyzerin, AISI 304 Edelstahl
Niederdruck-Elektroventil Einlass 24V-50Hz
Hochdruck-Elektroventil 24V-50Hz zum Entlasten des Leitungsdrucks
Hochdruckschalter bei Wasserunterversorgung und Rohrbruch
Allgemeiner Thermoschalter
3/4” M Einlass
1/2” M Auslass
Bedienfeld mit Thermoschalter, SPS und Touchscreen zur Steuerung des Moduls
Abmessungen BxLxH: 780 x 450 x 500 mm

Technische Spezifikationen

• Rahmenmaterial: lackierter Stahl
• Pumpentyp: professionelle Kurbelwellenpumpe mit Messingkopf und 3 Keramikkolben
• Motor: 1450 g/min, 3x400V-50Hz, S1
• Betriebsdruck: nominell 70–80 bar je nach Modell
• Verfügbare Durchflüsse: von 1 l/min bis 42 l/min (modellabhängig)
• Düsen: maximale Anzahl pro Modell in der technischen Tabelle angegeben (Berechnung basierend auf Düse IT.204C bei 70 bar)
• Einlass / Auslass: 3/4” M Einlass, 1/2” M Auslass
• Ventile und Schutzfunktionen: Messing-Entlastungsventil, Glyzerin-Druckmesser (AISI 304), Niederdruck-Einlassventil 24V-50Hz, Hochdruck-Entlastungsventil 24V-50Hz, Hochdruckschalter bei Wasserunterversorgung / Rohrbruch, allgemeiner Thermoschalter
• Steuerung: integriertes Bedienfeld mit Thermoschalter, SPS und Touchscreen; optionale Fernsteuerung (Ethernet / Wi‑Fi-Kits)
• Abmessungen (BxLxH): 780 x 450 x 500 mm
• Gewicht und Leistung: modellabhängig (siehe technische Tabelle für jeden Code)
