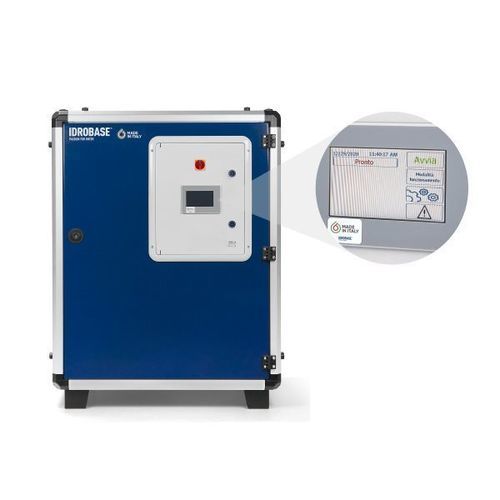

Industrie-Zerstäubersystem FOG 70 NEUTRA-ODORI

Hochdruck

Produkt
Industrielles Nebelmodul FOG 70 NEUTRA-ODORI erhältlich mit 114 oder 186 Düsen, ausgelegt für 3x400V-50Hz-Systeme.

Übersicht

• Komplettes System mit Filtersystem und mechanischem Dosierer
• Pumpeneinheit 950 rpm ideal für Dauerbetrieb
• Bedienfeld mit SPS und Touchscreen für lokale Steuerung
• Möglichkeit zur Fernverwaltung (optional)

Hauptmerkmale

• OPTIONAL: Fernsteuerung — Interaktion mit dem System über ein entferntes Terminal
• Mechanischer proportionaler Dosierer 0,2–2%
• Bedienfeld mit SPS und Touchscreen, Benutzeroberfläche in 7 Sprachen verfügbar

Technische Daten
CODE | Modell | Druck | Durchfluss | Anzahl Düsen* | Leistung 3x400V-50Hz | Gewicht | Präventive Wartung 750 Std. (Standard) | Präventive Wartung 1500 Std. (optional)
ZX.8211 | FOG 70 NEUTRA-ODORI | 70 bar | 8,6 l/min | 114 | 1,5 kW | 75 kg | ZX.75IBG02 | ZX.150IBG02
ZX.8215 | FOG 70 NEUTRA-ODORI | 70 bar | 14 l/min | 186 | 3 kW | 78 kg | ZX.75IBG13 | ZX.150IBG13

* Die maximale Anzahl der Düsen wurde mit einer Düse IT.204C und Durchfluss 020 (0,075 l/min) bei 70 bar berechnet.

Technische Merkmale

• Rahmen aus Aluminium
• Professionelle Kurbelpumpen-Einheit mit Messingkopf und 3 Kerzenkolben
• Elektromotor 940g/min, 3x400V-50Hz, S1
• Entlastungsventil aus Messing
• Druckmesser mit Glyzerinfüllung, AISI 304 Edelstahl
• Magnetventil Niederdruck Wassereinlass 24V-50Hz
• Hochdruck-Magnetventil 24V-50Hz zum Entladen des Leitungsdrucks
• Hochdruckschalter bei Wasserzufuhrausfall und Rohrbruch
• 3/4" M Einlass
• 1/2" M Auslass
• Bedienfeld mit Thermoschalter, SPS und Touchscreen zur Modulsteuerung
• Abmessungen BxLxH: 800 x 560 x 1000 mm

Optionen (Beispiele)

• ZX.2322 — Wasserhärte-Analyse-Kit
• ZX.0905-10 — Wasserversorgungs-Kit, 10 m mit Schraub-Schnellkupplungen
• ZX.1277 — Ethernet-Fernsteuerungs-Kit für SPS
• ZX.1279 — Wi‑Fi-Fernsteuerungs-Kit für SPS
• ZX.1260-24DC / ZX.1260-24AC / ZX.1260-38 — Verteiler-Kits (verschiedene Ventiloptionen)
• ZX.8074-RC — 10" Wassereinlass-Kit + 0,2-2% Dosierer und Druckstabilisator
• ZX.0302 / ZX.0302-UV-RC / ZX.0302-PUVRC — 10" Wassereinlass-Kits mit/ohne UV-Sterilisator und Druckstabilisator

Spezifikationen

• Modell: FOG 70 NEUTRA-ODORI
• Verfügbare Codes: ZX.8211, ZX.8215
• Betriebsdruck: 70 bar
• Durchflussraten: 8,6 l/min (ZX.8211) und 14 l/min (ZX.8215)
• Anzahl Düsen (max): 114 (ZX.8211) und 186 (ZX.8215) — berechnet mit Düse IT.204C Durchfluss 0,075 l/min bei 70 bar
• Leistung (3x400V-50Hz): 1,5 kW (ZX.8211), 3 kW (ZX.8215)
• Gewicht: 75 kg (ZX.8211), 78 kg (ZX.8215)
• Präventive Wartung (Standard 750 Std.): ZX.75IBG02 (ZX.8211) / ZX.75IBG13 (ZX.8215)
• Präventive Wartung (optional 1500 Std.): ZX.150IBG02 (ZX.8211) / ZX.150IBG13 (ZX.8215)
• Rahmenmaterial: Aluminium
• Pumpe: professionelle Kurbelpumpen-Einheit mit Messingkopf und 3 Keramikkolben
• Motorspezifikation: 940g/min, 3x400V-50Hz, S1
• Entlastungsventil: Messing
• Druckmesser: mit Glyzerin gefüllt, AISI 304 Edelstahl
• Magnetventile und Schalter: Magnetventil Wassereinlass 24V-50Hz; H.P. Magnetventil 24V-50Hz zur Druckentladung; H.P. Schalter bei Wasserzufuhrausfall und Rohrbrüchen
• Einlass/Auslass: 3/4" M Einlass, 1/2" M Auslass
• Steuerung: Thermoschalter, SPS und Touchscreen (in 7 Sprachen verfügbar)
• Abmessungen (BxLxH): 800 x 560 x 1000 mm
