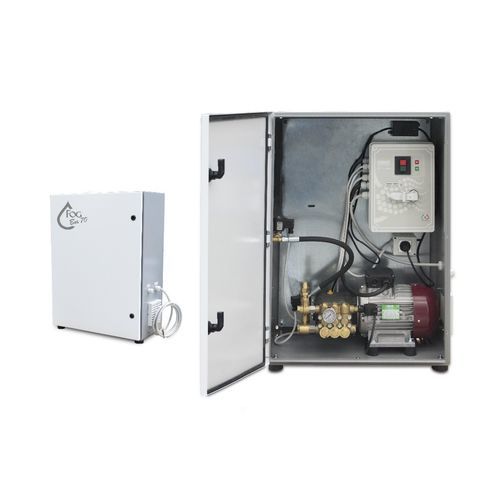

Aerosol-Generator ZX.BR

Produkt
FOG Box — Nebelmodul erhältlich in 60 bar (Axialpumpe) und 70 bar (professionelle Kurbelpumpen) Versionen; Anzahl Düsen von 43 bis 146 je nach Modell.

60bar Version

• Axialmotorpumpe mit 3 keramikbeschichteten Stahlkolben, vernickeltem Messingkopf und integriertem Bypass, 230V‑50Hz
• Magnetventil Niederdruck (l.p.) Wasserzulauf 230V‑50Hz
• Magnetventil Hochdruck (H.p.) für Druckablass in der Leitung 230V‑50Hz
• Stromversorgung 1x230V - 50/60Hz
• Niederdruckdruckschalter (l.p.) bei Wassermangel

70bar professionelle Version

• Professionelle Kurbelpumpe mit 3 keramischen Kolben und Messingkopf
• Elektromotor 3x400V‑50Hz, 1450 U/min
• Magnetventil Niederdruck (l.p.) Wasserzulauf
• Magnetventil Hochdruck (H.p.) für Druckablass in der Leitung 24V‑50Hz
• Hochdruckschalter bei fehlender Wasserversorgung und Rohrbrüchen

Technische Daten
CODE | Modell | Pumpentyp | Druck | Durchfluss 50Hz | Durchfluss 60Hz | Anzahl Düsen 50Hz | Anzahl Düsen 60Hz | Leistung 230V‑50/60Hz | Gewicht | Wartung präventiv 500 h (Standard) | Wartung präventiv 100 h (optional)
ZX.BR60-2UV | FOG Box 60-2 | Axialpumpe mit 3 Kolben | 60bar | 2 l/min | 2,4 l/min | 43 | 51 | 720W | 65Kg | ZX.50IBG20 | ZX.100IBG20
ZX.BR60-4UV | FOG Box 60-4 | Axialpumpe mit 3 Kolben | 60bar | 4 l/min | 4,8 l/min | 85 | 102 | 950W | 29Kg | ZX.50IBG20 | ZX.100IBG20
ZX.BR60-6UV | FOG Box 60-6 | Axialpumpe mit 3 Kolben | 60bar | 6 l/min | 6 l/min | 70 | 88 | 1180W | 65Kg | ZX.50IBG20 | ZX.100IBG20
ZX.BR70-11 | FOG Box 70-11 | Kurbelpumpe mit 3 Kolben | 70bar | 11 l/min | - | 146 | - | 1,5KW | 80Kg | ZX.75IBG20 | ZX.150IBG20
ZX.BR70-6 | FOG Box 70-6 | Kurbelpumpe mit 3 Kolben | 70bar | 5,6 l/min | - | 74 | - | 1,5KW | 80Kg | ZX.75IBG20 | ZX.150IBG20
ZX.BR70-8 | FOG Box 70-8 | Kurbelpumpe mit 3 Kolben | 70bar | 8 l/min | - | 106 | - | 1,5KW | 80Kg | ZX.75IBG20 | ZX.150IBG20

Zusätzliche technische Hinweise
Axialmotorpumpe: 3 keramikbeschichtete Stahlkolben, Kopf aus vernickeltem Messing, integriertes Bypassventil, Elektromotor 1350 U/min.
Kurbelpumpe: 3 keramische Kolben, Messingkopf, integriertes Bypassventil, Elektromotor 1450 U/min.
Rahmen aus lackiertem Stahl mit Isolierdichtung.
Doppelte Verriegelung.
Elektrisches Bedienfeld mit ON/OFF‑Schalter, 3 m Netzkabel und Voreinstellung für Fernsteuerungsanschluss.
Abmessungen BxLxH: 800 x 300 x 1000 mm.
Kann mit Sani Fog fisso kombiniert werden.

Merkmale / technische Spezifikationen

• Serie: FOG Box
• Druckoptionen: 60 bar (Axialpumpen‑Versionen) und 70 bar (professionelle Kurbelpumpen‑Versionen)
• Durchfluss (50Hz): von 2 l/min bis 11 l/min je nach Modell
• Durchfluss (60Hz): bis zu 6 l/min, wo angegeben
• Anzahl Düsen (50Hz): von 43 bis 146 je nach Modell; Angaben für 60Hz wo spezifiziert
• Leistungsbereich: 720W bis 1,5KW je nach Modell
• Gewichtsbereich: 29 Kg bis 80 Kg je nach Modell
• Stromversorgung: 1x230V 50/60Hz (Standard 60bar Versionen) oder 3x400V 50Hz (einige 70bar professionelle Versionen)
• Pumpentypen: Axialmotorpumpe (keramik‑beschichtete Kolben) und Kurbelpumpe (keramische Kolben)
• Wartungskits referenziert durch Codes (Standard‑ und optionale Intervalle)
• Abmessungen: 800 x 300 x 1000 mm
