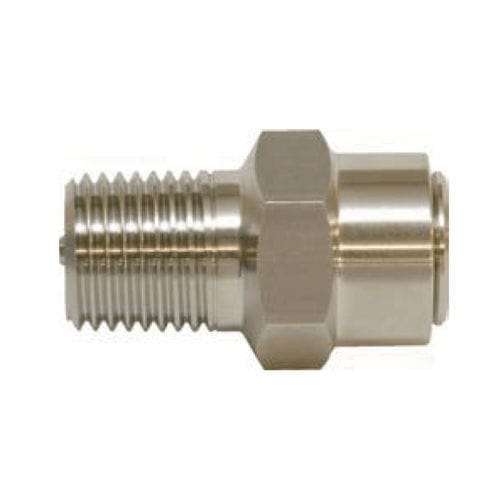

Gasdruckbegrenzungsventil RA

für FlüssigkeitenBSPTNiederdruck

Eigenschaften

• Hochpräzises Ansprechverhalten (Cracking) und gute Dichtheit
• Kompakte, leichte Bauweise
• Geeignet für Medien, die in die Atmosphäre entlüftet werden dürfen
• Erhältlich in mehreren Rohrgrößen (R1/8 bis R1")
• Schalt- bzw. Einstelldruck werkseitig eingestellt; Niederdruckbereiche optional

Beschreibung
Betriebsmedium: Gase / Flüssigkeiten, die die benetzten Teile nicht korrodieren
Rohrgröße: R1/8 bis R1"
Prüfdruck: 1,62 MPa
Einstelldruck: 3 bis 1080 kPa ※Für Rohrgröße 1/8" liegt der Bereich bei 3 bis 970 kPa. ※3–29 kPa als Option erhältlich.
Gehäusematerial: Messing (Ni-Beschichtung) / SUS316
Dichtungsmaterial: Fluorkautschuk (FKM) Standard
Hinweise: Messinggehäuse sind nickelbeschichtet. Bei Einstelldrücken unter 5 kPa muss die OUT-Anschlussrichtung nach oben gerichtet sein.

Abmessungen / Material
Abmessungstabelle (<mm>)
Rohrgröße (R) - A - HEX
1/8 - 25,5 ±2,0 - 13,0
1/4 - 31,0 ±2,0 - 17,0
3/8 - 33,0 ±2,0 - 19,0
1/2 - 44,8 ±3,0 - 26,0
3/4 - 52,4 ±3,0 - 29,0
1" - 72,8 ±3,0 - 38,0

Materialtabelle
① Gehäuse - Messing (Ni-Beschichtung) / SUS316
② Mutter - SUS316L
③ Führungsstück - Messing oder Edelstahl (SUS316 oder SUS316L)
④ Feder - SUS304 oder SUS316
⑤ Poppet - Messing / SUS316
⑥ Spezialdichtung - FKM [V] (Standard)

Durchflusskennlinie
Durchflusskennlinien-Diagramm als Referenz verfügbar.

Bestellinformation
Bestell- und Auswahlillustrationen sind verfügbar.

Anwendungsbereiche

• Allgemeine Maschinen: Fräsmaschinen, Drehmaschinen, Bearbeitungszentren, Laser-, Waterjet-Systeme, Kessel
• Industrielle Öfen: Heizöfen, Vakuumöfen, Brenneranlagen
• Medizinische Geräte: Sauerstoffkonzentratoren, Sterilisatoren, Analyzer (bei nicht korrosiven Medien)
• Analytik & Messtechnik: Gasanalysatoren, Gasmelder, Umweltmesstechnik
• Gaserzeugung: Kompressoren, kleine Druckbehälter, Gasgeneratorsysteme
• Sonstiges: Glovebox, Sauerstoffkammern

Technische Daten

• Serie: RA Series
• Betriebsmedium: Gase / Flüssigkeiten, die die benetzten Teile nicht korrodieren
• Rohrgrößenbereich: R1/8 bis R1"
• Prüfdruck: 1,62 MPa
• Einstelldruckbereich: 3 bis 1080 kPa (1/8": 3 bis 970 kPa; 3–29 kPa optional)
• Gehäusematerialien: Messing (Ni-Beschichtung) oder SUS316
• Dichtungsmaterial: FKM (Standard)
