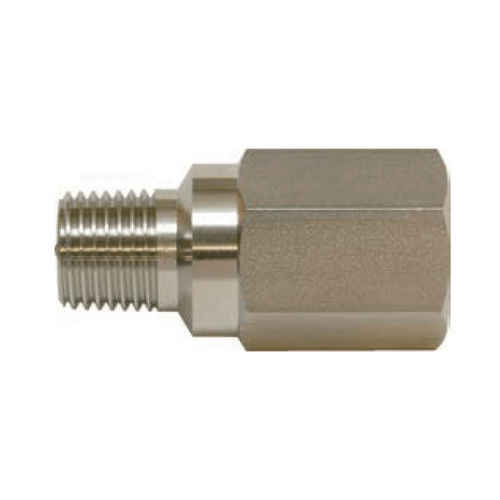

Gasdruckbegrenzungsventil RL

für FlüssigkeitenBSPTNiederdruck

Produktübersicht

• Hohe Genauigkeit der Ansprechschwelle (cracking) und zuverlässige Dichtheit
• Konzipiert zur Sammlung von Ablauf-/Abluftströmen nach dem Entlasten über die OUT-Leitung
• Breites Rohrgrößenspektrum für flexible Integration
• Straight IN/OUT-Ausführung für einfache Installation und schlanke Rohrführung
• Einstelldruck werkseitig voreingestellt für sofortige Inbetriebnahme

Beschreibung
Betriebsmedium: Gase oder Flüssigkeiten, die die benetzten Teile nicht korrodieren
Rohrgröße: 1/4"～1-1/4" (R(IN) x Rc(OUT))
Prüfdruck: 1,62 MPa
Einstelldruck: 3～1080 kPa ※Für 1/4": 3 bis 970 kPa. ※3～29 kPa als Option verfügbar.
Gehäusematerial: Messing / SUS316
Dichtungsmaterial: Fluorkautschuk FKM (Standard)
Bemerkung: Bei Einstelldrücken unter 5 kPa ist die OUT-Anschlussrichtung nur nach oben zulässig.

Maße / Werkstoffe
Maßtabelle (A / HEX): 1/4" — A: 41,0 mm / HEX: 19,0 mm; 3/8" — A: 53,0 mm / HEX: 22,0 mm; 1/2" — A: 60,0 mm / HEX: 27,0 mm; 3/4" — A: 69,0 mm / HEX: 32,0 mm; 1" — A: 90,0 mm / HEX: 38,0 mm; 1"-1/4 — A: 115,0 mm / HEX: 50,0 mm
Materialtabelle (Nr. → Teil → Material): ① Gehäuse → Messing (Brass[B]) / SUS316 (Stainless[T]); ② Mutter → SUS316L; ③ Führung → Messing oder Edelstahl → SUS316 oder SUS316L; ④ Feder → SUS304 oder SUS316; ⑤ Poppet → Messing / SUS316; ⑥ Spezialdichtung → FKM[V] (Standard)

Durchflusskennlinien
Durchflussdiagramm/Bild ist auf der Produktseite verfügbar.

Bestellinformationen
Bestelldiagramm/Bild ist auf der Produktseite verfügbar.

Anwendungsbereiche

• Allgemeine Maschinen: Fräsmaschinen, CNC-Drehmaschinen, Bearbeitungszentren, Laser, Waterjet, Kessel, diverse Industrieanlagen
• Industrielle Öfen: Heizöfen, Vakuumöfen, Verbrennungsanlagen, Temperaturkammern
• Medizinische Geräte: Endoskop-Reiniger, Sauerstoffkonzentratoren, Anästhesiegeräte, Blutanalysatoren, Sterilisatoren
• Analyse & Messtechnik: Gasanalysatoren, Detektoren, Umweltsensorik
• Energie: Brennstoffzellen, Sekundärbatterien, Gasmotoren, Generatoren
• Wasser-/Flüssigkeitsaufbereitung: Reinwasseranlagen, RO-Entsalzung, Ultraschallreiniger, Chiller
• Gaserzeugungsanlagen: Verdichter, Gasgeneratoren, kleine Druckbehälter
• Sonstiges: Handschuhkästen, Gabelstapler, Waschstraßen, Sauerstoffkapseln

Technische Daten

• Produktname: Entlastungsventil RL Series
• Typ: Inline, Niederdruck (geeignet für Gase und Flüssigkeiten, die benetzte Teile nicht korrodieren)
• Rohrgröße: 1/4"～1-1/4" (R(IN) x Rc(OUT))
• Prüfdruck: 1,62 MPa
• Einstelldruck: 3～1080 kPa (1/4" bis 970 kPa; 3～29 kPa optional)
• Gehäusematerial: Messing / SUS316
• Dichtungsmaterial: FKM (Standard)
• Vertretermaße (A / HEX) wie oben aufgeführt
• Bemerkung: Bei Einstelldruck unter 5 kPa ist die OUT-Richtung nach oben begrenzt
