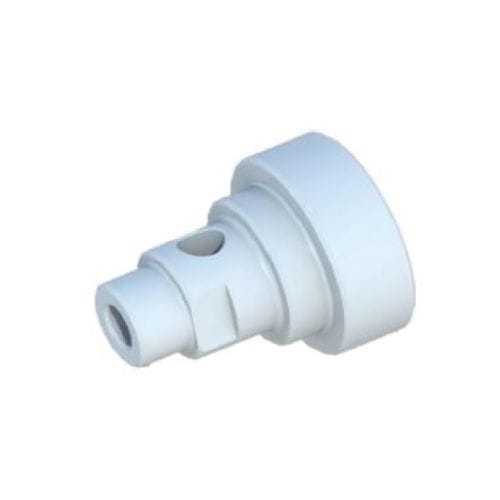

Gasdruckbegrenzungsventil RSP

LuftBSPTNiederdruck

Eigenschaften

• Entwickelt für Einsatz von atmosphärischem Druck bis zu niedrigen (Mikro-)Druckbereichen
• Hohe Wiederholgenauigkeit der Dichtleistung durch spezielle Membranstruktur
• Geeignet zur Druckregelung in Mikro-Druck-Umgebungsgeräten und Pneumatiksystemen

Produktdetails
Medien: Saubere Luft oder Edelgas
Anschlussgröße: 2-Wege Rc1/4
Prüfdruck: 100 kPa
Einstelldruck: 1,0–5,0 kPa
Betriebstemperatur: 5–60 ℃
Gehäusematerial: POM (Polyacetal)
Benetzte Teile: POM, SUS304, EPDM, FKM
Hinweise: Ansprech- und Schließdruck werden durch die Montageorientierung beeinflusst. Änderungen der Montageorientierung nach Lieferung erfordern Rücksendung zur Nachjustierung in unserem Werk.

Abmessung / Material
Materialtabelle:
No. ① Gehäuse — POM
No. ② Haube — POM
No. ③ Kolbenstange — SUS304
No. ④ Sicherungsring — SUS304
Hinweise: ※Dieses Ventil darf nicht als Richtungssteuerventil (Rückschlagventil) verwendet werden. ※Auf Einbaulage beim Verrohren achten. ※Der Anschlussbereich (Gehäuse) ist aus Kunststoff; auf Lecks an Schrauben und auf Belastungen der Rohrleitungen bei der Montage achten. ※Der Einstelldruck ist werkseitig eingestellt und kann vom Kunden nach Lieferung nicht verändert werden.

Durchflusskennlinie
Durchflussdiagramme und detaillierte Kennlinien für die RSP Series sind in den Produktunterlagen verfügbar.

Bestellinformation
Bestellzeichnungen und -codes stehen zur Auswahl der Einstelldrücke und Optionen zur Verfügung; siehe Bestellblatt für Details.

Anwendungen

• Industrielle Öfen: allgemeine/Heiz-/Vakuumöfen, Verbrennungsanlagen, Inkubatoren
• Medizintechnik: Blutanalysatoren, Geräte zur Körperflüssigkeitsanalyse
• Analytik und Messtechnik: Gasanalysatoren, Komponenten-Gasanalyse, Detektoren, Umweltmessgeräte
• Sonstiges: Handschuhkästen, Geräte für Mikro-Druck-Umgebungen u.ä.

Technische Daten

• Modellfamilie: RSP Series
• Medien: Saubere Luft oder Edelgas
• Anschlussgröße: 2-Wege Rc1/4
• Prüfdruck: 100 kPa
• Einstelldruckbereich: 1,0–5,0 kPa
• Betriebstemperatur: 5–60 ℃
• Gehäusematerial: POM (Polyacetal)
• Benetzte Teile: POM, SUS304, EPDM, FKM
• Materialdetails: Gehäuse und Haube — POM; Kolbenstange und Sicherungsring — SUS304
• Hinweise: Ansprech-/Schließdrücke abhängig von Montageorientierung; Änderungen nach Lieferung erfordern Rücksendung; Kunststoffgehäuse — auf Dichtheit und Rohrleitungsbelastung achten; Druck werkseitig voreingestellt
