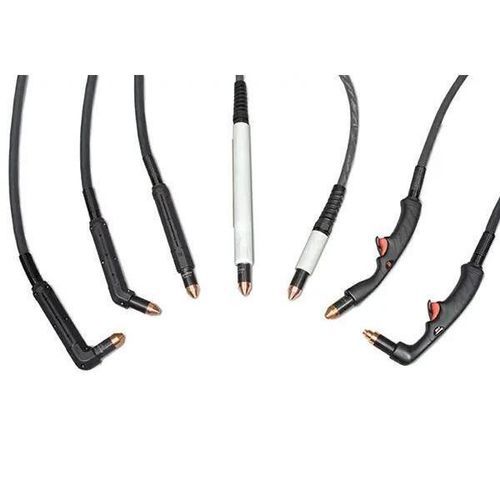

Plasmaschneidbrenner Duramax®

luftgekühltmanuellfür Maschinen

Produktübersicht
Duramax®-Brenner mit SpringStart™-Technologie sind auf Haltbarkeit und Zuverlässigkeit ausgelegt und für manuelles Schneiden, Maschinenschneiden und -fugenhobeln sowie Robotik-Schneiden erhältlich.
Für Duramax-Brenner gibt es eine große Auswahl spezieller Verschleißteile für eine breite Palette von Anwendungen wie Fugenhobeln, Schneiden komplexer Strukturen, Schneiden mit verlängerter Reichweite sowie Schneiden bündig am Trägermaterial (bündiges Schneiden).

Anwendungen

• Bündiges Schneiden
• Fugenhobeln mit erweiterter Reichweite
• Fugenhobeln mit maximaler Entfernung
• Fugenhobeln mit maximaler Steuerung
• Markieren
• Mechanisiertes Schneiden
• Präzisions-Fugenhobeln (z. B. Entfernen von Punktnähten bei sehr niedrigen Strömen < 25 A)
• Schneiden komplexer Strukturen (Fine feature)
• Schneiden mit erweiterter Reichweite
• Schneiden mit Oberflächenkontakt (Drag cutting)

Vorteile

• Zum Schneiden und Fugenhobeln im Handbetrieb: 75°- und 15°-Handbrenner decken eine breite Palette von Anwendungen ab. Das ergonomische Design des 75°-Brenners eignet sich für normales Schneiden; der 15°-Brenner leitet bei intensiven Fugenhobelarbeiten die Hitze vom Bediener weg und ermöglicht Schneiden über Kopf oder in schwer zugänglichen Bereichen.
• Für Maschinenaufträge: Lange Duramax-Maschinenbrenner sind kompatibel mit vielen CNC-Schneidtischen, Schienen- und Rohrschneidern. Mini-Maschinenbrenner eignen sich für leichtere Tische und Rohrschneiden, wenn der lange Brenner zu lang ist.
• Für Robotikaufträge: Geringes Gewicht, kompakte Größe und integrierte Positionierungshilfen erleichtern Integration mit leichten Roboterarmen; optionale Klemme beschleunigt Integration.

Einsatz- und Adapter-Informationen (Übersichtstabelle)
Gerät | Brennertyp | Teile-Nummer des Adapters
Powermax45® XP | Duramax® Lock manuell, maschinell und robotergestützt | 428951
Powermax65® | Duramax manuell, maschinell und robotergestützt | 428951 (siehe Kompatibilität)
Powermax85® | Duramax manuell, maschinell und robotergestützt | 428951 (siehe Kompatibilität)
Powermax105® | Duramax manuell, maschinell und robotergestützt | 428951 (siehe Kompatibilität)

Hypertherm-Einsätze (Auswahlstabellen)
Hand: FineCut / Drag-Cutting (Übersicht)
Verfahren | Einsatz
105 A | 428937
85 A | 428935
65 A | 428931
45 A | 428927
FineCut (Hand, 30-45 A) | 428928

Mechanisiert / FineCut für Maschinenbrenner (Übersicht)
Verfahren | Einsatz
105 A | 428936
85 A | 428934
65 A | 428930
45 A | 428925
Mechanisiertes FineCut 30–45 A | 428926
Ohmscher-Ring-Set (enthält 3 ohmsche Ringe Nr. 420580) | 428895

Fugenhobeln: Max Removal / Max Control (Übersicht)
Verfahren | Einsatz
Max Removal 105 A | 428938
Max Removal 45–85 A | 428932
Max Control 105 A | 428939
Max Control 45–85 A | 428933

Ersetzt diese Konfiguration (Beispielzuordnungen von Schutzschild bis Wirbelring)
Schutzschild | Brennerkappe | Düse | Elektrode | Wirbelring
220992 | 220854 | 220990 | 220842 | 220994
220818 (mehrere) | 220816 | 220819 | 220941 | 220931
220993 | 220854 oder 220953 (ohmsch) | 220990 | 220842 oder 220777 (CopperPlus®) | 220994
220798 / 220797 / 420480 (diverse) | 220854 | 220991 | 220842 | 220994

Standardverschleißteile / Brenneroptionen (Kurzüberblick)

• Verfügbare Brennerwinkel: u. a. 180°, 75°, 15°
• Leitungslängen verfügbar: 10,7 m (35'), 15,2 m (50'), 4,5 m (15'), 7,6 m (25')
• Typen: Hand-, Maschine-, Mini-Maschine- und Robotikbrenner
• Hypertherm-Einsatz-Verschleißteilplattform: einteilige Einsätze, pro Prozess und Stromstärke optimiert

Dokumente / Ressourcen (Hinweis)
Es sind Produkthandbücher und Broschüren vorhanden, z. B. „Einsatz-Adapter Für die Powermax-Brennerserien Duramax und Duramax Lock Revision 2“ (PDF-Verweis auf Produktdokumente), sowie weitere Handbücher und Wartungsdokumente.

Charakteristiken / Spezifikationen technische

• Marke: Hypertherm
• Produktserie: Duramax®-Brenner
• SpringStart™-Zündungstechnologie
• Anwendbar für manuelles Schneiden, Maschinenschneiden, Fugenhobeln und Robotik
• Verfügbare Brennerwinkel: 75°, 15°, 180° (je nach Ausführung)
• Flexible Leitungslängen: 4,5 m / 7,6 m / 10,7 m / 15,2 m
• Kompatibilität mit Powermax-Familie (Powermax45 XP, Powermax65, Powermax85, Powermax105)
• Unterstützt Hypertherm-Einsatz-Verschleißteilplattform (Cartridge system) mit spezifischen Ersatzteilen je Stromstärke und Verfahren
• Optionale Robotik-Klemme und Lernwerkzeug für Robotik-Integration
• Umfangreiche Teile- und Ersatzteillisten (Schutzschild, Brennerkappen, Düsen, Elektroden, Wirbelringe) – zahlreiche Artikelnummern in der Teilezuordnung
