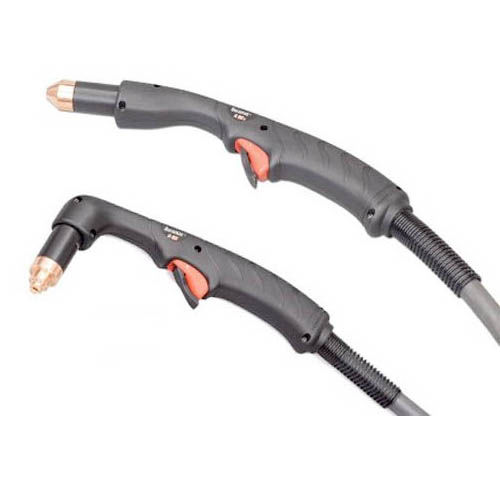

Plasmaschneidbrenner Duramax™

manuellfür Maschinen

Kurzbeschreibung
Mit einem Duramax™-Nachrüstbrenner können Sie Ihre Powermax1000-, 1250- oder 1650-Anlage aufwerten, und ihre Leistung und Betriebssicherheit verbessern. ETR-Anschlüsse gehören zur Standardausrüstung, d. h. die Installation ist ein Kinderspiel.

Verfügbare Ausführungen

• 75°- und 15°-Handbrenner
• Als lange Brenner
• Mini-Maschinenbrenner

Anwendungen

• Bündiges Schneiden – für bündiges Schneiden an Strukturen (Flush cut)
• Fugenhobeln mit max. Entfernung – aggressives Entfernen von Metall, tiefe Fugenprofile und extreme Metallreinigung
• Fugenhobeln mit max. Steuerung – präzise Metallentfernung, flachere Fugenprofile und leichte Materialreinigung
• Markieren – für Ritzen, Anzeige der Kennzeichnung eines Teils, Bohr- oder Schweißstelle
• Mechanisiertes Schneiden – für tragbare Automatisierung und Schneidtisch-Anwendungen
• Präzisions-Fugenhobeln – Entfernen von Punktnähten und Heftstellen bei sehr niedrigem Ausgangsstrom (<25 A)
• Schneiden komplexer Strukturen – feinere Details
• Schneiden mit Oberflächenkontakt – Ziehen des Brenners direkt entlang des Werkstücks

Vorteile

• Zuverlässigere Lichtbogenzündung – SpringStart™-Elektrodentechnologie eliminiert bewegliche Teile im Brenner und führt zu wesentlich zuverlässigerer Lichtbogenzündung.

Kaufinformationen
ETR-Anschlüsse sind Standard; die Installation ist einfach. Hypertherm vertreibt Produkte über ein weltweites Netzwerk autorisierter Partner (Preisfestlegung durch Partner).

Ressourcen (Dokumenttitel auf der Seite)

• Duramax™, Duramax Hyamp, and Duramax Retrofit Torches — Letzte Aktualisierung 07.09.2016 (PDF verfügbar auf der Seite)
• Duramax and Duramax RT gouging information — Letzte Aktualisierung 05.10.2022 (PDF verfügbar auf der Seite)

Brenner und Verschleißteile — Duramax MRT-Maschinenbrenner (Brennerbaugruppen)
Teile-Nummer | Beschreibung
228790 | MRT-Maschinenbrenner-Baugruppe, 7,6 m Schlauchpaket
228791 | MRT-Maschinenbrenner-Baugruppe, 15,2 m Schlauchpaket

Duramax MRT-Verschleißteile (Übersicht Schutzschild / Brennerkappe / Düse / Elektrode / Wirbelring)
Spalten: Verschleißteiltyp | Stromstärke | Schutzschild | Brennerkappe | Düse | Elektrode | Wirbelring
Mechanisiert | 100–105 A | 220993 | 220854 (Brennerkappe) | 220990 | 220842 oder 220777* | 220994
Mechanisiert | 80–85 A | 220817 | 220854 (Brennerkappe) | 220816 | 220842 oder 220777* | 220994
Mechanisiert | 60–65 A | 220819 | 220854 (Brennerkappe) | 220990 | 220842 oder 220777* | 220994
Mechanisiert | 40–55 A | 220941 | 220854 (Brennerkappe) | 220990 | 220842 oder 220777* | 220994
Mechanisiert, ohmsch | 100–105 A ohmsch | 220993 | 220953 | 220990 | 220842 oder 220777* | 220994
Mechanisiert, ohmsch | 80–85 A ohmsch | 220817 | 220953 | 220816 | 220842 oder 220777* | 220994
Mechanisiert, ohmsch | 60–65 A ohmsch | 220819 | 220953 | 220990 | 220842 oder 220777* | 220994
Mechanisiert, ohmsch | 40–55 A ohmsch | 220941 | 220953 | 220990 | 220842 oder 220777* | 220994
Unabgeschirmt | 100–105 A | 220955 | 220854 | 220990 | 220842 | 220994
Unabgeschirmt | 80–85 A | 220816 | 220854 | 220816 | 220857 | 220994
Unabgeschirmt | 60–65 A | 220819 | 220854 | 220819 | 220857 | 220994
Unabgeschirmt | 45–55 A | 220941 | 220854 | 220941 | 220842 | 220994
Fugenhobeln mit max. Entfernung | 100–105 A | 220798 | 220854 | 220991 | 220842 | 220994
Fugenhobeln mit max. Steuerung | 40–85 A | 420480 | 220997 | 220857 | 220857 | 220857
FineCut | 40–45 A | 220955 | 220854 | 220930 | 220930 | 220857
FineCut (40–45 A ohmsch) | 40–45 A ohmsch | 220948 | 220953 | 220948 | 220953 | 220857

Duramax HRT- und HRTs-Handbrenner (Brennerbaugruppen)
Teile-Nummer | Beschreibung
228788 | HRT-Handbrenner-Baugruppe, 7,6 m Schlauchpaket
228789 | HRT-Handbrenner-Baugruppe, 15,2 m Schlauchpaket
228807 | HRTs-Handbrenner-Baugruppe, 7,6 m Schlauchpaket

Duramax HRT- und HRTs-Verschleißteile (Übersicht Schutzschild/Deflektor | Brennerkappe | Düse | Elektrode | Wirbelring)
Schneiden mit Oberflächenkontakt | 100–105 A | 220992 | 220854 | 220990 | 220842 oder 220777* | 220994
Schneiden mit Oberflächenkontakt | 80–85 A | 220818 | 220854 | 220816 | 220857 | 220994
Schneiden mit Oberflächenkontakt | 60–65 A | 220819 | 220854 | 220819 | 220857 | 220994
Schneiden mit Oberflächenkontakt | 40–55 A | 220941 | 220854 | 220941 | 220947 | 220994
Fugenhobeln mit max. Entfernung | 100–105 A | 220798 | 220854 | 220991 | 220842 | 220994
Fugenhobeln mit max. Steuerung | 40–85 A | 420480 | 220797 | 220857 | 220857 | 220857
FineCut | 40–45 A | 220931 | 220854 | 220930 | 220842 | 220947

HyAccess-Verschleißteile (Auswahl)
Verschleißteiltyp | Brennertyp | Stromstärke | Brennerkappe | Düse (Schneiden) | Düse (Fugenhobeln) | Elektrode | Wirbelring
HyAccess™ | Handbrenner | 15–65 A | 420413 | 420410 | 420412 | 420408 | 220857

Hinweis zu Elektroden
Einige Baugruppen verwenden die CopperPlus-Elektrode (#220777) für verlängerte Lebensdauer (als Option empfohlen).

caractéristiques / spécifications techniques

• Kompatibilität: Nachrüstbrenner für Powermax1000, Powermax1250, Powermax1650
• Modell/Serie: Duramax™
• ETR-Anschlüsse: Standardausstattung (einfache Installation)
• SpringStart™-Elektrodentechnologie für zuverlässigere Lichtbogenzündung
• Verfügbare Brennertypen: 75°-Handbrenner, 15°-Handbrenner, lange Brenner, Mini-Maschinenbrenner, HRT, HRTs, MRT
• Wesentliche Teile- und Baugruppen-Nummern: 228807, 228788, 228789, 228790, 228791, 228790/228791 (MRT Assemblies), 228788/228789/228807 (HRT Assemblies)
• Anwendungen: Flush cutting, gouging (max removal / max control), marking, mechanized cutting, fine feature cutting, drag cutting
• Dokumentation: Produktbroschüren und Gouging-Informationen (PDFs auf Herstellerseite)
