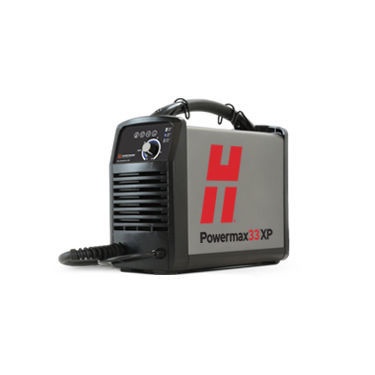

Automatischer Plasmaschneider Powermax33® XP

IGBT-WechselrichterInverterhochleistungsfähig

Produktübersicht
Der Powermax33® XP ist ein leichtes, tragbares System mit branchenführender Leistung, Schneidleistung und Qualität. Dank "zwei Funktionen in einem Gerät" kann dickes Metall bis zu 20 mm (3/4") Stärke mit hoher Leistung geschnitten werden und dank der FineCut®-Verschleißteile lässt sich auch dünnes Metall präzise schneiden. Zusätzlich zum Schneiden elektrisch leitender Metalle wie unlegiertem Stahl, rostfreiem Stahl und Aluminium ist mit diesem 33-A-Plasmaschneider auch das Fugenhobeln von Metall mit HyAccess™-Verschleißteilen zum Fugenhobeln möglich. Das Gerät lässt sich an 240 V anschließen und kann für maximale Vielseitigkeit und Mobilität auch an eine 120-V-Standardsteckdose angeschlossen werden.

Verfügbarkeit
Dieses Produkt ist derzeit nicht in Mexiko, der Ukraine, China, Saudi-Arabien, Australien, Neuseeland oder Südafrika erhältlich.

Anwendungen (ausgewählte)

• Schneiden komplexer Strukturen – enge Schnittfugen mit minimaler Bartbildung und Wärmeeinflusszone
• Schneiden mit Oberflächenkontakt – zum Ziehen des Brenners direkt entlang des Werkstücks

Nicht unterstützte Anwendungen (ausgewählte)

• Bündiges Schneiden (45° nahe am Trägermaterial)
• Bestimmte Fugenhobelanwendungen mit erweiterter Reichweite oder maximaler Entfernung – für diese Anwendungen sind andere Powermax-Modelle geeigneter
• Mechanisiertes Schneiden und Schneiden mit verlängerter Reichweite in speziellen Automatisierungsumgebungen

Vorteile

• Einfache Bedienung: Kompakte Größe und geringes Gewicht ermöglichen hohe Mobilität; Ausrüstung ermöglicht schnelles und problemloses Arbeiten
• Vielseitige Stromversorgung: Anschluss an 120-V- oder 240-V-Netze möglich (Auto-Voltage™-Technologie; Adapter im Lieferumfang enthalten)
• Hervorragende Leistung in kompaktem Paket: Hohe Schnittgeschwindigkeiten und ausgezeichnete Schnittqualität reduzieren Nachbearbeitung
• „Zwei Funktionen in einem Gerät“: Hohe Leistung für dickes Metall und FineCut®-Verschleißteile für präzise Schnitte in dünnem Metall

Bestellinformationen (Auszug)
Standard-Systemkonfigurationen umfassen eine Stromquelle, einen Duramax LT-Handbrenner mit 4,5 m Schlauchpaket und eine Erdklemme mit 4,5 m Leitung. Es gibt CSA- und CE-konforme Ausführungen sowie Kombi-Packungen mit Standard- oder FineCut-Verschleißteilesätzen.

Spezifikationen (Tabelle)
Eingangsspannungen: 120–240 V, 1PH, 50/60 Hz
Eingangsstrom bei 4,1 kW: 120–240 V, einphasig, 20,5–24 A
Ausgangsstrom: 15–33 A
Nenn-Ausgangsspannung: 125 VDC
Einschaltdauer bei 40 °C: 35 %, 240 V; 20 %, 120 V
Leerlaufspannung: 256 VDC
Abmessungen mit Griffen: 356 mm (14.0") D; 168 mm (6.6") W; 305 mm (12.0") H
Gewicht mit Brenner (4,5 m (15')): CSA: 9,7 kg (21,4 lbs.); CE: 9,5 kg (21 lbs.)
Gasversorgung: Saubere, trockene, ölfreie Luft oder Stickstoff
Empfohlene Eingangsgas-Durchflussmenge und -Druck: 113,3 l/min (4 scfm) bei 80 psi (5,5 bar)
Länge des Netzkabels: 3 m (10')
Stromquellen-Typ: Inverter (primär getaktete Stromquelle) – IGBT
Anforderung an Motor-Antriebsleistung: 5,5 kW für volle 33 A Ausgangsleistung
Zertifizierungen: CSA (für Amerika/Asien außer China), CE (für Europa und andere anerkannte Länder)
Gewährleistung: Stromquelle: 6 Jahre; Brenner: 1 Jahr

Betriebsdaten / Schneideigenschaften (Auszug)

Empfohlener Schnitt (Auszug):
Füllvermögen empfohlen: 13 mm (1/2") und 16 mm (5/8") bei Schnittgeschwindigkeiten von 400 mm/min (16 ipm) bzw. 250 mm/min (10 ipm)
Trennschnitt: 20 mm (3/4") bei ~125 mm/min (5 ipm)

Lieferumfang (Auszug)
Im Lieferumfang ausgewählter Konfigurationen enthalten: Stromquelle, Duramax-LT-Handbrenner (4,5 m) mit Standardverschleißteilen, Erdklemme (4,5 m), Steckadapter für 240 V/20 A und 120 V/15 A, Betriebsanleitung und Sicherheitshandbuch sowie Verschleißteilset (Standarddüse, Elektrode, FineCut®-Düse, FineCut-Deflektor) und Trageriemen in bestimmten Konfigurationen.

Charakteristika / Spezifikationen

• Modell: Powermax33® XP
• Marke: Hypertherm
• Eingangsspannung: 120–240 V, 1PH, 50/60 Hz
• Ausgangsstrombereich: 15–33 A
• Maximale Trennschnittstärke: 20 mm (3/4")
• Empfohlene Schneidstärken (Beispiele): 13 mm / 16 mm
• Empfohlene Gasversorgung: Saubere, trockene, ölfreie Luft oder Stickstoff
• Abmessungen (mit Griffen): 356 mm D x 168 mm W x 305 mm H
• Gewicht (mit Brenner): CSA ~9,7 kg; CE ~9,5 kg
• Zertifizierungen: CSA, CE
• Gewährleistung: Stromquelle 6 Jahre, Brenner 1 Jahr
