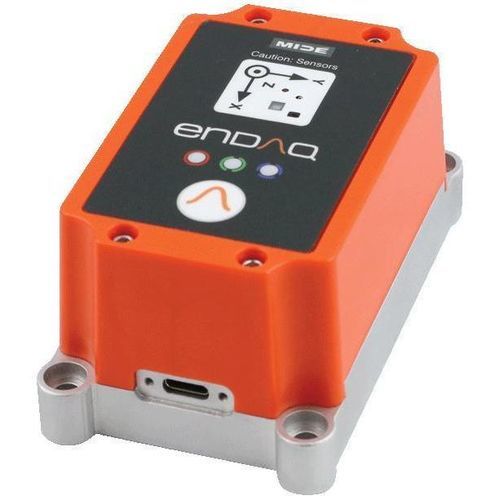

Schwingungsdatenlogger W8-D40

AufprallFeuchteLichtstärke

Übersicht
Das W8-D40 (enDAQ) ist ein drahtloser Schwingungsrekorder und eigenständiges Messsystem zur Erfassung von Multi-Sensor-Daten mit integriertem Speicher und wiederaufladbarer Batterie für längere Feldeinsätze. Es unterstützt konfigurierbare drahtlose Uploads in die enDAQ-Cloud via Wi‑Fi und kann bei Bedarf ohne Funkverbindung betrieben werden.

Wesentliche Merkmale

• Gehäuse aus Aluminium 7075
• Digitaler kapazitiver Beschleunigungssensor, Messbereich ±40 g
• Batterie: 4000 mAh (wiederaufladbar)
• Speicher: 16 GB onboard

Anwendungsbereiche

• Vibrationsmessung und Datenaufzeichnung
• Stoß‑ und Impact‑Tests
• Überwachung von Versand und Transport
• Drahtlose (Wi‑Fi) Feldüberwachung und Datenübertragung
• Umweltprüfungen und Tests in industriellen Umgebungen

Produktfunktionen

• Autark: integrierte Sensoren, Speicher und Batterie in einem handlichen Formfaktor; Einrichtung über USB
• Anpassbar: mehrere Beschleuniger‑Bereiche und zusätzliche integrierte Sensoren in einem Gerät; nutzerprogrammierbare Wake‑Bedingungen und Abtastraten
• Rückverfolgbar: Kalibrierung mit NIST‑rückverfolgbarem Beschleunigungssensor; ausgelegt für Datenintegrität in anspruchsvollen Umgebungen

Beschleunigerspezifikationen
Beschleuniger‑Typ: digital kapazitiv
Bereich: ±40 g
Maximale Abtastrate: 4.000 Hz
Bandbreite: 0–300 Hz
Rauschen: < 0,01 gRMS
Auflösung: 0,00008 g

Zusätzliche Sensorspezifikationen
Mikrofon — Messbereich: 105 dB — Abtastrate: 0 (off) bis 20.000 Hz
GPS Position — Auflösung: 2,5 m — Abtastrate: 0 (off) bis 1 Hz
GPS Zeit — Auflösung: 60 ns — Abtastrate: 0 (off) bis 1 Hz
Gyroskop — Bereich: 2000 °/s — Auflösung: 0,06 °/s — Abtastrate: 0 (off) bis 3.200 Hz
Magnetometer — Bereich: ±1300 µT — Auflösung: 0,3 µT — Abtastrate: 0 (off) bis 10 Hz
Temperatur — Bereich: -40 bis 85 °C — Auflösung: 0,01 °C — Abtastrate: 0 (off) bis 10 Hz
Druck — Bereich: 1 bis 200 kPa — Auflösung: 1,6 Pa — Abtastrate: 0 (off) bis 10 Hz
Feuchte — Bereich: 0 bis 100 %RH — Auflösung: 0,04 %RH — Abtastrate: 0 (off) bis 10 Hz
Licht — Bereich: 0 bis >20 µV — Auflösung: <100 mlx — Abtastrate: 0 (off) bis 4 Hz

Umwelt­spezifikationen
Betriebstemperatur: -40 °C bis 80 °C (-40 °F bis 176 °F)
Temperatur beim Laden: -30 °C bis 85 °C (-22 °F bis 185 °F)
Empfohlene Lagertemperatur: 15 °C bis 30 °C (erlaubt: -40 °C bis 85 °C)
Luftfeuchte: 0 bis 95 %RH (nicht kondensierend)
Druck (absolut): 20 kPa bis 110 kPa (2,9 psi bis 16,0 psi)
Stoßgrenze: 500 g bei 0–40 °C; 100 g bei -40 bis 80 °C
EMV: keine Anfälligkeit für elektrische Felder 2 MHz–18 GHz @ 200 V/m (siehe EMI‑Bericht); keine Anfälligkeit für magnetische Felder 30 Hz–100 kHz (siehe EMI‑Bericht)

Batterie‑ & Speicherleistung (Beispiele)
Abtastrate / Speicherkapazität / Daueraufzeichnung / Haupt‑Beschl.-Trigger / 2. Beschl.-Trigger / Periodisch/zeitgesteuert
50 Hz — 64 Tage — 11 Tage — 35 Tage — — 2,8 Jahre
200 Hz — 40 Tage — 11 Tage — 35 Tage — — 2,8 Jahre
800 Hz — 15 Tage — 10 Tage — 35 Tage — — 2,6 Jahre
4.000 Hz — 4 Tage — 8 Tage — 35 Tage — — 2,3 Jahre
Hinweis: Akkulaufzeit variiert stark mit Konfiguration (Sensorraten, Trigger), Batteriezustand und Temperatur.

Mechanik & Abmessungen
Gewicht: 250 g
Gehäusematerial: Aluminiumboden, Polycarbonatdeckel
Montage — Schraube: 10‑32 Bolzen (23 ft‑lb)
Montage — Klebeband (doppelseitig): 3M 950 Tape
Länge: 99,8 mm (3,93")
Breite: 58,6 mm (2,31")
Dicke: 45,6 mm (1,80")
Schutzart: IP50 (staubgeschützt)

Technische Daten

• Modell: W8-D40
• Marke: enDAQ
• Beschleuniger: digital kapazitiv, ±40 g, bis zu 4.000 Hz Abtastrate
• Batterie: 4.000 mAh (wiederaufladbar)
• Speicher: 16 GB onboard
• Integrierte Sensoren: Mikrofon, GPS, Gyroskop, Magnetometer, Temperatur, Druck, Feuchte, Licht
• Betriebstemperatur: -40 °C bis 80 °C
• Stoßfestigkeit: bis zu 500 g (0–40 °C)
• Gewicht: 250 g
• Abmessungen: 99,8 × 58,6 × 45,6 mm
• Schutzart: IP50
