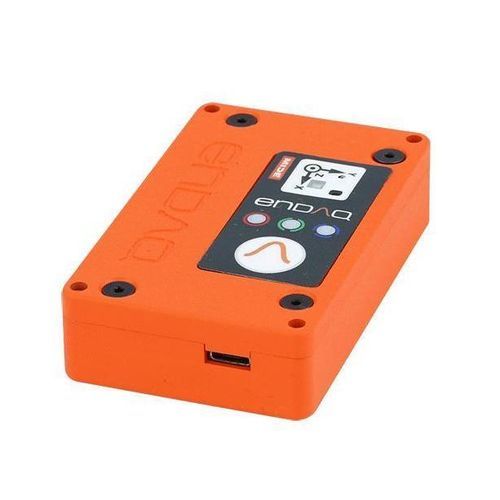

Schwingungsdatenlogger S5-E25D40

AufprallFeuchteLichtstärke

Übersicht
Der S5-E25D40 ist ein kompakter Vibrationsdatenlogger, der einen leistungsfähigen piezoelektrischen Beschleunigungssensor, einen zusätzlichen digitalen kapazitiven Beschleunigungssensor sowie mehrere integrierte Umweltsensoren vereint. Das Gehäuse aus Aluminium 7075 erhöht die Belastbarkeit und erweitert die Frequenzantwort. Diese Ausführung enthält eine größere Batterie für längere Aufzeichnungszeiten.

Kurzbeschreibung

• Gehäusematerial: Aluminium 7075
• Piezoelektrischer Beschleuniger: ±25 g
• Digitaler kapazitiver Beschleuniger: ±40 g
• Batterie: 850 mAh
• Speicher: 8 GB

Produktmerkmale
Praktisch:

• Autarkes Messsystem mit Sensoren, lokalem Speicher und wiederaufladbarer Batterie
• Handliches Formfaktor für mobile Prüfungen
• Schnelle Einrichtung über USB-Schnittstelle

Anpassbar:

• Mehrere Beschleunigungssensoren für erweiterten Dynamikbereich
• Mehrere integrierte Umweltsensoren in einem Gerät
• Vom Benutzer programmierbare Wake-up-Bedingungen und Abtastraten

Zuverlässig:

• Für anspruchsvolle Umgebungen ausgelegt
• Kalibriert mit NIST-rückführbarem Beschleunigungssensor (Kalibrierzertifikat verfügbar)
• Speicherkapazität für Milliarden von Datenpunkten

Spezifikationen der Beschleunigungssensoren
Piezoelektrisch | Bereich: ±25 g | Abtastrate: 20.000 Hz | Bandbreite: 5 bis 2.000 Hz | Rauschen: < 0,01 gRMS | Auflösung: < 0,00125 g
Digital kapazitiv | Bereich: ±40 g | Abtastrate: 4.000 Hz | Bandbreite: 0 bis 300 Hz | Rauschen: < 0,01 gRMS | Auflösung: 0,00008 g

Weitere Sensorspezifikationen
Mikrofon | Messbereich: 105 dB | Auflösung: (nicht angegeben) | Abtastrate: 0 (off) bis 20.000 Hz
GPS-Position | Messbereich: (nicht angegeben) | Auflösung: 2,5 m | Abtastrate: 0 (off) bis 1 Hz
GPS-Zeit | Auflösung: 60 ns | Abtastrate: 0 (off) bis 1 Hz
Gyroskop | Messbereich: 2000°/s | Auflösung: 0,06 °/s | Abtastrate: 0 (off) bis 3.200 Hz
Magnetometer | Messbereich: ±1300 µT | Auflösung: 0,3 µT | Abtastrate: 0 (off) bis 10 Hz
Temperatur | Bereich: -40 bis 85 °C | Auflösung: 0,01 °C | Abtastrate: 0 (off) bis 10 Hz
Druck | Bereich: 1 bis 200 kPa | Auflösung: 1,6 Pa | Abtastrate: 0 (off) bis 10 Hz
Feuchte | Bereich: 0 bis 100 %RH | Auflösung: 0,04 %RH | Abtastrate: 0 (off) bis 10 Hz
Licht | Bereich: 0 bis >20 uV | Auflösung: <100 mlx | Abtastrate: 0 (off) bis 4 Hz

Umweltbedingungen
Betriebstemperatur: -20 °C bis 60 °C (-4 °F bis 140 °F) | Ladetemperatur: 10 °C bis 45 °C (50 °F bis 113 °F)
Empfohlene Lagertemperatur: -20 °C bis 25 °C (-4 °F bis 77 °F)
Feuchte: 0 bis 95 %RH (nicht kondensierend)
Druck (absolut): 20 kPa bis 110 kPa
Stoßgrenze: > 3.000 g
Keine Feldempfindlichkeit (elektrisch): 2 MHz bis 18 GHz @ 200 V/m
Keine Feldempfindlichkeit (magnetisch): 30 Hz bis 100 kHz

Batterie- & Speicherleistung (Beispiele)
Abtastrate 100 Hz | Speicherkapazität / Daueraufzeichnung: 22 Tage | Hauptaccel. Trigger: 44 Stunden | 2. Accel. Trigger: 44 Stunden | Periodisch/Zeit-Trigger: 7 Tage | (Alternativ) 177 Tage
Abtastrate 1.000 Hz | Speicherkapazität: 9 Tage | Hauptaccel. Trigger: 41 Stunden | 2. Accel. Trigger: 44 Stunden | Periodisch/Zeit-Trigger: 7 Tage | (Alternativ) 167 Tage
Abtastrate 5.000 Hz | Speicherkapazität: 3 Tage | Hauptaccel. Trigger: 30 Stunden | 2. Accel. Trigger: 44 Stunden | Periodisch/Zeit-Trigger: 7 Tage | (Alternativ) 129 Tage
Abtastrate 20.000 Hz | Speicherkapazität: 17 Stunden | Hauptaccel. Trigger: 17 Stunden | 2. Accel. Trigger: 44 Stunden | Periodisch/Zeit-Trigger: 7 Tage | (Alternativ) 68 Tage

Abmessungen & mechanische Daten
Gewicht: 100 Gramm
Gehäusematerial: Aluminium 7075
Befestigung - Schraube: 4-40 Schrauben (100 in-oz)
Befestigung - Klebeband (beidseitig): 3M 950 Tape
Länge: 76,2 mm (3,00") | Breite: 47,0 mm (1,85") | Dicke: 18,3 mm (0,72")
Schutzart: IP50 (Staubgeschützt)

Kostenlose Softwarefunktionen
enDAQ LAB:

• Eigenständige Anwendung (keine Treiber oder Installation erforderlich)
• Konfiguriert enDAQ-Sensoren
• Grundlegende Berichtsfunktionen
• Mehrere Kanäle gleichzeitig anzeigen
• Schnellansicht der Daten
• Batch-Export und -Konvertierung

enDAQ CLOUD:

• Rohdaten in die Cloud hochladen für Standard- und kundenspezifische Berichte
• Vorkonfigurierte Standardberichte
• Erweiterte Analysemesswerte
• API-Zugriff und Speicheroptionen
• Unbegrenzte benutzerdefinierte Warnungen

Anwendungen

• Vibrationsmessung und -aufzeichnung
• Stoß- und Aufprallprüfungen
• Überwachung beim Versand und Transport
• Drahtlose Überwachung über Wi‑Fi
• Umwelttests

Hinweise
Piezoelektrische Beschleunigungssensoren sind AC-gekoppelt und können bei sehr kurzen, hochenergetischen Impulsen (Impulsbreite < 1 ms) sättigen. Für solche Ereignisse Serien in Betracht ziehen, die für Kurzimpulse ausgelegt sind.

Technische Daten

• Model / SKU: S5-E25D40
• Brand: enDAQ
• Primäre Beschleunigungssensoren: Piezoelektrisch ±25 g; Digital kapazitiv ±40 g
• Max. Abtastraten: Piezoelektrisch 20.000 Hz; Kapazitiv 4.000 Hz
• Batterie: 850 mAh
• Speicher: 8 GB
• Gewicht: 100 g
• Abmessungen: 76,2 × 47,0 × 18,3 mm
• Schutzart: IP50
• Betriebsbereich: -20 °C bis 60 °C
