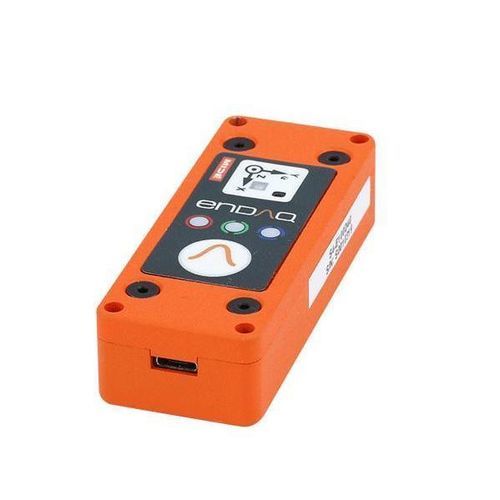

Schwingungsdatenlogger S4-E25D40

AufprallFeuchteLichtstärke

Übersicht
Der S4-E25D40 ist ein kompakter Schwingungsdatenlogger, der einen leistungsfähigen piezoelektrischen Beschleunigungsaufnehmer, einen digitalen kapazitiven Beschleunigungsaufnehmer und mehrere Umweltsensoren in einem Aluminiumgehäuse kombiniert. Entwickelt für industrielle Schwingungs- und Stoßprüfungen, zeichnet er zeitgestempelte Wellenformdaten und Umgebungsparameter zur Analyse und Berichtserstellung auf.

Wesentliche Spezifikationen (Kurz)

• Gehäusematerial: Aluminium 7075
• Piezoelektrischer Beschleuniger: ±25 g, Abtastrate bis 20.000 Hz
• Digitaler kapazitiver Beschleuniger: ±40 g, Abtastrate bis 4.000 Hz
• Batterie: 250 mAh (wiederaufladbar)
• Speicher: 8 GB (Rohdaten)

Anwendungsbereiche

• Schwingungsüberwachung und -aufzeichnung
• Stoß- und Aufpralltests
• Überwachung beim Versand und Transport
• Drahtlose Überwachung per Wi‑Fi
• Umweltprüfungen und Qualifizierungstests

Produkteigenschaften
Praktisch

• Autonomes Messsystem mit Sensoren, integriertem Speicher und wiederaufladbarer Batterie
• Handliches Format für mobile Messungen
• Schnelle Einrichtung über USB-Schnittstelle

Anpassbar

• Mehrere Beschleuniger zur Abdeckung großer Dynamikbereiche
• Zusätzliche integrierte Sensoren (Gyroskop, Magnetometer, Temperatur, Druck, Feuchte, Licht)
• Vom Benutzer programmierbare Wake-up-Bedingungen und Abtastraten

Zuverlässig

• Robustes Aluminiumgehäuse für den Einsatz in industriellen Umgebungen
• Kalibriert mit NIST-rückführbarem Beschleuniger; Kalibrierzertifikat verfügbar
• Speicherkapazität für Milliarden von Datenpunkten

Beschleuniger-Spezifikationen
Beschleuniger-Typ | Bereich | Abtastrate | Bandbreite | Rauschen | Auflösung
Piezoelektrisch | ±25 g | 20.000 Hz | 5–2.000 Hz | <0,01 gRMS | <0,00125 g
Digital kapazitiv | ±40 g | 4.000 Hz | 0–300 Hz | <0,01 gRMS | 0,00008 g

Zusätzliche Sensorspezifikationen
Sensor | Messbereich | Auflösung | Abtastrate
Gyroskop | 2000°/s | 0,06 °/s | 0 (off) bis 3.200 Hz
Magnetometer | ±1300 µT | 0,3 µT | 0 (off) bis 10 Hz
Temperatur | -40 bis 85 °C | 0,01 °C | 0 (off) bis 10 Hz
Druck | 1 bis 200 kPa | 1,6 Pa | 0 (off) bis 10 Hz
Feuchte | 0 bis 100 %RH | 0,04 %RH | 0 (off) bis 10 Hz
Licht | 0 bis >20 µV | <100 mlx | 0 (off) bis 4 Hz

Umweltspezifikationen
Parameter | Bereich | Hinweise
Betriebstemperatur | -10 °C bis 55 °C (Laden 0 °C bis 45 °C) | -
Empfohlene Lagertemperatur | 0 °C bis 25 °C (bis zu 1 Jahr) | Kurzzeitlager: -10 °C bis 45 °C (1 Monat); -10 °C bis 40 °C (3 Monate)
Feuchte | 0 bis 95 %RH (nicht kondensierend) | -
Druck | 20 kPa bis 110 kPa (absolut) | -
Stoßgrenze | >3.000 g | Siehe Stoßbericht für Details
Störanfälligkeit gegenüber elektrischem Feld | 2 MHz bis 18 GHz @ 200 V/m | Siehe EMI-Bericht
Störanfälligkeit gegenüber magnetischem Feld | 30 Hz bis 100 kHz | Siehe EMI-Bericht

Batterie & Speicher (Leistungsbeispiele)
Abtastrate | Speicherkapazität / Daueraufzeichnung / Hauptacc.-Trigger / 2. Acc.-Trigger / Periodisch/Zeit-Trigger
100 Hz | 22 Tage / 13 Stunden / 13 Stunden / 52 Stunden / 52 Tage
1.000 Hz | 9 Tage / 12 Stunden / 13 Stunden / 52 Stunden / 49 Tage
5.000 Hz | 63 Stunden / 9 Stunden / 13 Stunden / 52 Stunden / 38 Tage
20.000 Hz | 17 Stunden / 5 Stunden / 13 Stunden / 49 Stunden / 20 Tage

Mechanik & Abmessungen
Masse | 65 g
Gehäusematerial | Aluminum 7075
Befestigung - Schraube | 4-40 Schrauben (100 in-oz)
Befestigung - Klebeband | 3M 950 Klebeband
Länge | 76,2 mm (3,00")
Breite | 29,8 mm (1,18")
Dicke | 18,3 mm (0,72")
Schutzart | IP50 (staubgeschützt)

Software & Cloud

• enDAQ LAB Anwendung (kostenlos) zur Konfiguration der Sensoren, Anzeige und Export von Daten
• enDAQ CLOUD: Upload von Rohdaten, Erstellung standard- und kundenspezifischer Berichte, API-Zugang und Speicheroptionen
• Open-Source Python-Bibliotheken für erweiterte Analysen

Produktzubehör
Montagesatz als Zubehör erhältlich (separat erhältlich).

Im Lieferumfang
enDAQ Pelican-Case im Lieferumfang jedes Data Loggers (Ausschlüsse möglich).

Technische Merkmale

• Brand: enDAQ
• Model / SKU: S4-E25D40
• Hauptproduktname: S4 Vibration Sensor
• Piezoelektrischer Beschleuniger: ±25 g; Abtastung bis 20.000 Hz; Bandbreite 5–2.000 Hz
• Digitaler kapazitiver Beschleuniger: ±40 g; Abtastung bis 4.000 Hz; Bandbreite 0–300 Hz
• Zusätzliche Sensoren: Gyroskop, Magnetometer, Temperatur, Druck, Feuchte, Licht
• Batterie: 250 mAh (Laufzeit abhängig von der Konfiguration)
• Speicher: 8 GB (Kapazität für Milliarden von Datenpunkten)
• Masse: 65 g
• Gehäusematerial: Aluminum 7075
• Abmessungen (L×B×H): 76,2 mm × 29,8 mm × 18,3 mm
• Schutzart: IP50 (staubgeschützt)
• Stoßgrenze: >3.000 g
• Betriebstemperatur: -10 °C bis 55 °C; Laden 0 °C bis 45 °C
• Empfohlene Lagertemperatur: 0 °C bis 25 °C (bis zu 1 Jahr)
• Feuchte: 0 bis 95 %RH (nicht kondensierend)
• Druck (absolut): 20 kPa bis 110 kPa
• Ungefähre Preisempfehlung (zzgl. MwSt.): 3.299,00 USD
