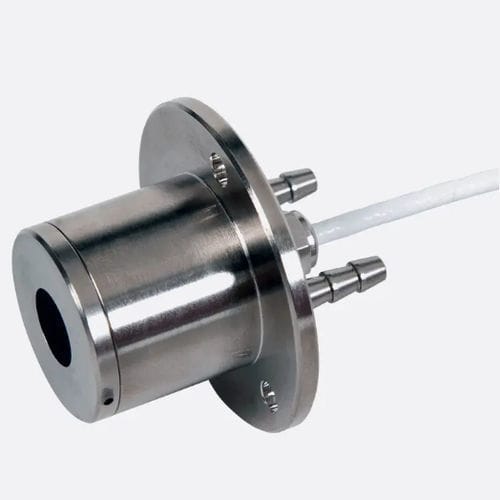

Wassergekühlter Wärmeflusssensor SBG01

Kalibrier

SBG01 ist ein wassergekühlter Sensor, der den Wärmestrom misst. Seit seiner Einführung im Jahr 2008 hat sich der SBG01 schnell zum Sensor der Wahl für Brandprüfungen entwickelt. Die häufigsten Anwendungen sind die Prüfung des Brandverhaltens und der Feuerbeständigkeit. Der Sensor dient auch als Kalibrierungsreferenzstandard für Prüfgeräte, einschließlich Entflammbarkeits- und Rauchkammertests. Der SBG01 erfüllt die Anforderungen der meisten gängigen ASTM- und ISO-Standardprüfverfahren. Der Sensor der Wahl für Brandprüfungen Der SBG01 ist die bevorzugte Wahl für Brandprüfungen, da er Wärmeströme von (5 bis 200) x 10³ W/m² messen kann. Der mit einem schwarzen Absorber ausgestattete und wassergekühlte Sensor ist für die Messung des Wärmestroms von starken Strahlungsquellen ausgelegt. Durch die Verwendung eines offenen Detektors ist der SBG01 auch für konvektive Wärmeströme empfindlich - ein Beitrag, der oft übersehen wird. Der Einsatz in Umgebungen mit einer Bestrahlungsstärke von weniger als 20 x 10³ W/m² oder mit erheblicher Wärmeübertragung durch Konvektion ist möglich, erfordert aber eine sorgfältige Bewertung der Messunsicherheit. Der Thermopile-Sensor des SBG01 erzeugt eine Ausgangsspannung, die proportional zum eingehenden Wärmestrom ist. Der Sensor wird gekühlt, in der Regel durch Leitungswasser, wodurch der Sensorkörper trotz Temperaturen der Umgebungsluft und der Strahlungsquelle von 1000 °C und mehr relativ kühl bleibt. Der SBG01 ist in 6 Modellen erhältlich, jedes mit einem anderen Nennmessbereich und einer anderen Kalibrierungsreferenzbestrahlungsstärke. Es gibt mehrere optionale Gehäuseausführungen, wobei das Standardgehäuse mit einem glatten zylindrischen Körper und Flansch ausgestattet ist (Modell SBG01). Eine weitere gängige Option ist ein glatter Zylinderkörper ohne Flansch (Modell SBG03).
