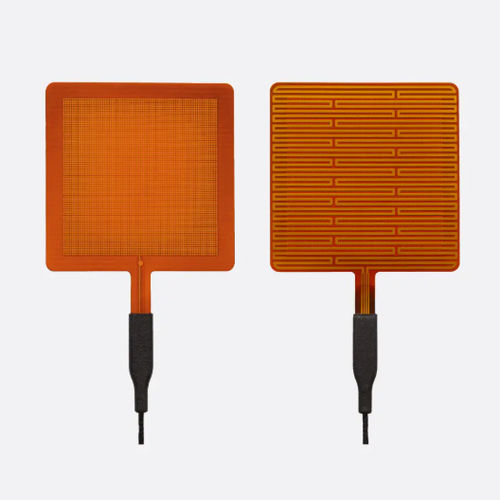

Thermoelektrischer Wärmeflusssensor FHF05SC

selbsteichendF&EDünnschicht

Übersicht
Die FHF05SC series sind selbstkalibrierende, flexible Folien-Wärmestromsensoren mit integriertem Heizer und thermischen Verteilschichten, ausgelegt für hochgenaue, langfristige Wärmestrommessungen und In-situ-Selbsttests. Zwei Größen verfügbar: 50 × 50 mm (Standard) und 85 × 85 mm (größer, empfindlicher).

Hauptmerkmale und Vorteile

• Selbstkalibrierendes Design mit integriertem Heizer zur Online-Funktionsprüfung und Selbsttest/Selbstkalibrierung ohne Demontage des Sensors.
• Integrierter Heizer für Selbsttests (benötigt beim Aktivieren Stromversorgung).
• Dünne, flexible Folienkonstruktion (Nenn-Biegeradius ≥ 15 × 10⁻³ m) für vielseitige Montage und geringe thermische Störung.
• Eingebaute thermische Verteilschichten zur Verringerung der Sensitivitätsabhängigkeit von den thermischen Eigenschaften des Montageuntergrunds.
• Integriertes Thermoelement Typ T (IEC 60584-1 Klasse 2*) zur Temperaturmessung zusätzlich zur Thermopilen-Wärmestrommessung.
• Robustes Design mit vergossenem Kabelanschlussblock zur Entlastung und Feuchtigkeitsschutz; Schutzart IP67 für den Einsatz im Freien und in feuchten Umgebungen.
• Niedriger thermischer Widerstand des Sensors und schnelle Ansprechzeit, geeignet für hochgenaue wissenschaftliche Anwendungen und Langzeitüberwachung.

Anwendungen und Hinweise zur Verwendung

• Hochgenaue wissenschaftliche Messungen des Wärmestroms (W/m²), Prototypenbau von Kalorimetern, thermische Leitfähigkeitsprüfungen und (Zero-Heat-Flux) Messung der Kerntemperatur.
• Zur Ermittlung des Wärmestroms (W/m²) die Ausgangsspannung des Sensors durch die auf dem Produktzertifikat angegebene Sensitivität teilen; die Sensitivität kann abweichen, wenn die Messbedingungen von den Kalibrier-Referenzbedingungen abweichen.
• Stellen Sie sicher, dass Ihre Datenerfassung Millivolt-Messungen für den Wärmestrom und Thermoelement-Eingänge Typ T für die Temperatur unterstützt; siehe Mess- und Steuerungsanforderungen unten.

Mess- und Steuerungsanforderungen

• Wärmestrom: ein Millivolt-Messkanal (hohe Auflösung).
• Heizer-Spannung: ein Spannungsmesskanal (Nennversorgung Heizer 12 VDC).
• Optional Heizerstrom: eine Strommessung oder Spannungsmessung über einen Widerstand zur Leistungsüberwachung.
• Heizer-Schaltung: ein Relais oder Schalter mit Nennausgang 12 VDC zum Schalten des Heizerstroms ein/aus.
• Temperatur: Thermoelement-Eingang Typ T für das integrierte Thermoelement.

Technische Daten / Spezifikationen

• Messgröße: Wärmestrom (und Temperatur über Thermoelement Typ T).
• Temperatursensor: Thermoelement Typ T, IEC 60584-1 Klasse 2*.
• Thermische Verteilschichten: enthalten (mehrere kleine Verteiler bilden eine leitfähige Schicht).
• Online-Funktionstests: Selbsttest einschließlich Selbstkalibrierung über den integrierten Heizer.
• Nenn-Biegeradius: ≥ 15 × 10⁻³ m.
• Nennbelastung am Kabel: ≤ 1,6 kg.
• Außenmaße (Folie mit Schutz): (50 × 50) × 10⁻³ m und (85 × 85) × 10⁻³ m.
• Sensorischer thermischer Widerstand: 24 × 10⁻⁴ K/(W/m²).
• Sensordicke: 0.7 × 10⁻³ m.
• Kalibrierunsicherheit: ± 5 % (k = 2).
• Messbereich: (-10 bis +10) × 10³ W/m².
• Sensitivität (nenn): 50×50: 13 × 10⁻⁶ V/(W/m²); 85×85: 50 × 10⁻⁶ V/(W/m²).
• Nenn-Temperaturbereich (Dauerbetrieb): -40 bis +120 °C**.
• Nenn-Temperaturbereich (kurze Intervalle): -160 bis +150 °C** (bei -160 °C Hersteller/Hukx gemäß Handbuch kontaktieren).
• Schutzklasse: IP67***.
• Standard-Kabellänge: 2 m (Optionen verfügbar).
• Heizerwiderstand (nenn): 50×50: 120 Ω; 85×85: 40 Ω.
• Heizer-Versorgung: 12 VDC Nenn.
• Optionen: 5 oder 10 m Kabellänge, Option ohne Kabel (nur Sensorfolie kann im Vakuum ohne Kabel und Anschlussblock verwendet werden), BLK (schwarz) Aufkleber, GLD (gold) Aufkleber (BLK/GLD-Methode zur Trennung von Strahlungs- und Konvektionsanteil).
• Anmerkungen: *Temperaturmessunsicherheit: ±1 °C oder 0.0075 × T °C (siehe Handbuch). **Bei Messungen bei -160 °C Hukx kontaktieren. ***Siehe Anhang zur Langzeitnutzung unter kondensierenden, nassen und unter Wasser befindlichen Bedingungen.
