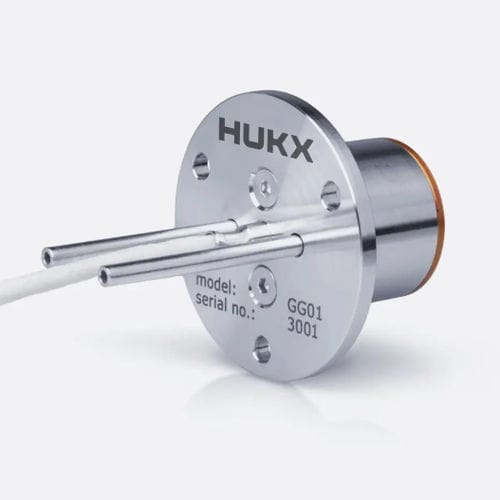

Hochtemperatur-Wärmeflusssensor GG01

Überwachungwassergekühlt

GG01 ist ein wassergekühlter Sensor, der extrem hohe Wärmeströme von bis zu 1000 x 10³ W/m² misst. Dieser moderne Ganzmetallsensor besteht aus Kupfer und Kupferlegierungen mit hoher Wärmeleitfähigkeit und funktioniert auch bei Wärmeströmen, bei denen andere Sensoren verglühen. Ein optionales Saphirfenster ermöglicht die Messung des reinen Strahlungswärmestroms ohne Berücksichtigung des konvektiven Wärmestroms. Der GG01 verfügt über ein integriertes Thermoelement vom Typ K und ist mit verschiedenen Messbereichen erhältlich. Für niedrigere Flussbereiche siehe unser SBG01. GG01 ist ein moderner Gardon-Messfühler, der den Wärmestrom im Bereich von (250 bis 1000) x 10³ W/m² misst. Der mit einem schwarzen Absorber ausgestattete und wassergekühlte Sensor ist für die Messung des Wärmestroms von starken Strahlungsquellen ausgelegt. Durch die Verwendung eines offenen Detektors ist der GG01 auch für konvektive Wärmeströme empfindlich - ein Beitrag, der oft übersehen wird. Der Gardon-Messfühler GG01 erzeugt eine Ausgangsspannung, die proportional zum eingehenden Wärmestrom ist. Ein Thermoelement vom Typ K misst die Körpertemperatur. Der Sensor wird gekühlt, in der Regel durch Leitungswasser, wodurch der Sensorkörper relativ kühl bleibt, obwohl die Temperaturen der Umgebungsluft und der Strahlungsquelle 1000 °C und mehr erreichen. Es gibt drei Versionen des GG01, jede mit einem anderen Messbereich, einer anderen Empfindlichkeit und einer anderen Ansprechzeit. Die Bestrahlungsstärkebereiche sind (250, 500 und 1000) x 10³ W/m² für GG01-250, GG01-500 bzw. GG01-1000. Das Gehäuse ist mit einem Flansch zur einfachen Montage ausgestattet. GG01-250 kann mit einem Saphirfenster ausgestattet werden.
