Signalanalysator HZCR-5230

Überwachungfür Stromnetzfür dreiphasige Stromnetze

Übersicht

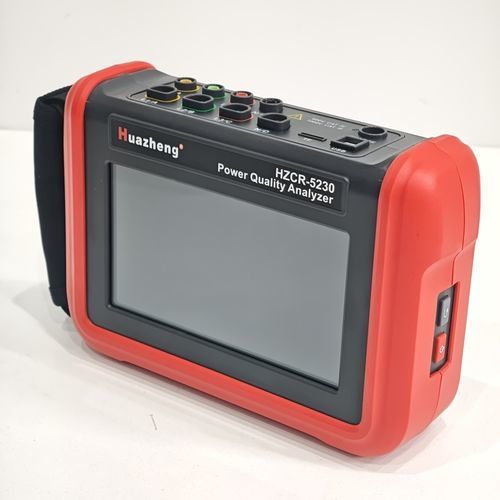

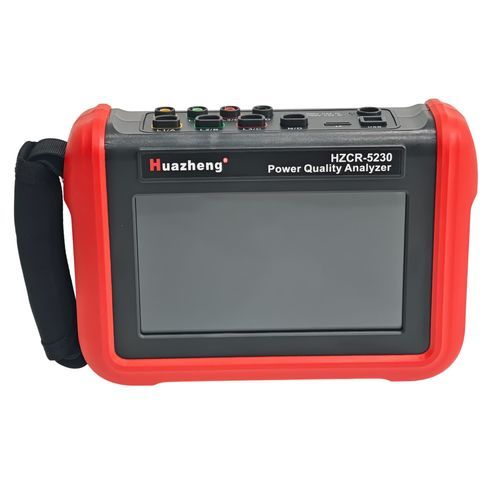

Der Huazheng HZCR-5230 ist ein tragbarer Netzqualitäts-Analysator für den Feldeinsatz in Umspannwerken und Industrieanlagen. Er misst simultan 3 Spannungs- und 4 Stromkanäle mit Genauigkeit Klasse 0,5 und erfüllt die Sicherheitskategorien IEC-61010 (CAT III 1000 V / CAT IV 600 V). Das Gerät erfasst Echtzeit-Wellenformen, Phasendiagramme und TRMS-Werte und speichert Messdaten zur nachträglichen Analyse.

Hauptfunktionen

• Gleichzeitige Messung: 3 Spannungs- und 4 Stromkanäle.
• Oberwellenanalyse bis zur 51. Ordnung mit Phasenwinkel je Oberwelle und THD pro Phase.
• Ereigniserkennung: Flimmer, Spannungseinbrüche/-anstiege, Einschaltströme und Dreiphasen-Unsymmetrien.
• Ein-Knopf-Tests: Volt-Ampere-Phasentest, Übersetzungsverhältnisprüfung und Gleichstrommessung zur Beschleunigung von Inspektionen.
• Datenaufzeichnung & Export: 8 GB intern, erweiterbar auf 32 GB; USB-Export zum PC.
• Benutzeroberfläche & Schutz: 7-Zoll-Farb-Touchscreen mit Englisch/Chinesisch-Umschaltung; doppelt isolierte vibrationsfeste Hülle.
• Stromversorgung: wiederaufladbarer Lithium-Akku 7,4 V, 5200 mAh für längeren Feldeinsatz.

Technische Daten

• Modell: HZCR-5230 • Marke: Huazheng
• Genauigkeit: Klasse 0,5
• Kanäle: 3 Spannungs-Kanäle, 4 Strom-Kanäle
• Wechselspannungsbereich: 0,001 V ~ 1000 V AC
• Gleichspannungsbereich: 0,1 V ~ 1000 V DC
• Frequenzbereich: 40 Hz ~ 70 Hz
• Oberwellenanalyse: bis zur 51. Ordnung (pro Phase) mit Phasenwinkelmessung
• THD: pro Phase bis 51 Ordnungen
• Speicher: 8 GB intern, erweiterbar auf 32 GB
• Eingangsimpedanz (Spannung): 1 MΩ
• Betriebsstrom: ca. 490 mA
• Batteriestand & Auto-Abschaltung: Batteriestandsanzeige; konfigurierbare Abschaltzeiten (z. B. 15/30/60 min)
• Spannungsfestigkeit: Schaltung und Gehäuse halten 3700 V / 50 Hz AC für 1 Minute stand
• Isolation: ≥ 10 MΩ zwischen Schaltung und Gehäuse
• Aufbau: doppelte Isolierung mit vibrationsdämpfender Hülle
• Sicherheitsnormen: IEC-61010 (CAT III 1000 V / CAT IV 600 V), IEC-61010-03, IEC-61326
• Gewicht: ca. 8 kg (inkl. Zubehör)
• Schnittstelle: USB

Stromsensoren & Messbereiche
Das Gerät unterstützt bis zu 6 austauschbare Stromsensoren zur Anpassung an kompakte Schaltanlagen und große Sammelschienen. Typische Sensorarten und Bereiche:

• Stromzangen: Öffnungen z. B. Ø8 mm, 32×40 mm, Ø50 mm — AC-Bereiche je nach Modell (z. B. 10 mA ~ 10 A; 0,1 A ~ 100 A; 1 A ~ 1000 A).
• Flexible Spule: AC-Bereich typ. 10 A ~ 6000 A für große Leiter.
• DC-Sensor (z. B. 35AD): DC-Bereich Beispiel 0,1 A ~ 1000 A.

Hinweise
Konzipiert für robusten Feldeinsatz: robustes Gehäuse, vibrationsfeste Isolierhülle, mehrsprachige Anzeige (Englisch/Chinesisch) und lange Batterielaufzeit für ausgedehnte Messkampagnen. Zubehör und Sensor-Konfigurationen abhängig von der Bestelloption.
