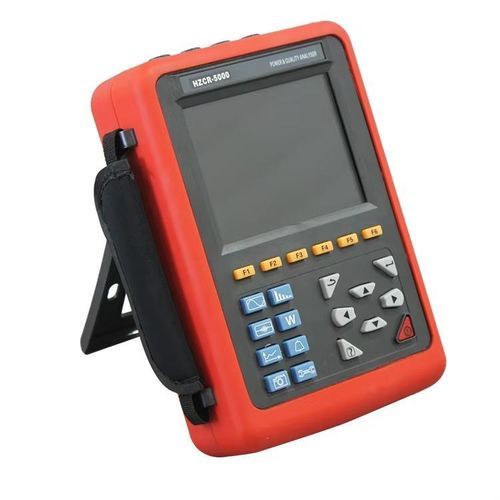

Elektrischer Analysator HZCR-5000 PQA

NetzqualitätHandgerätdigital

Der HZCR-5000 Power Quality Analyzer ist ein umfassendes Testgerät, das für Feldtests von dreiphasigen Systemen entwickelt wurde. Es ist multifunktional, intelligent und benutzerfreundlich, mit einem großen hochauflösenden LCD-Bildschirm, einer zweisprachigen Benutzeroberfläche (Chinesisch und Englisch) und einem stoßfesten Gehäuse. Es misst 4-Kanal-Strom (ABC-Drehstrom und Neutralleiter), 4-Kanal-Spannung (ABC-Drehstrom und Neutralleiter zur Erde), Spitzenstrom- und Spannungswerte, maximale/minimale Werte über einen Zeitraum, dreiphasigen Unsymmetriefaktor, kurzzeitiges Spannungsflimmern, Transformator-K-Faktor, Wirk-, Blind- und Scheinleistung, Leistungsfaktor, Verschiebungsleistungsfaktor, gesamte harmonische Verzerrung und Harmonische. Es zeigt Echtzeit-Wellenformen und Balkendiagramme des Oberschwingungsverhältnisses an, erfasst dynamisch momentane Änderungen der Spannung und des Stroms, überwacht den Anlaufstrom und erstellt Alarmlisten und Trenddiagramme für die Langzeitdatenaufzeichnung. Einführung: Der HZCR-5000 verwendet eine DSP + ARM-Doppelprozessorarchitektur. Der DSP übernimmt die Datenerfassung und Algorithmusverarbeitung, während der ARM die Kommunikationsprotokolle und die Benutzeroberfläche verwaltet. Die analoge Signalerfassung erfolgt über zwei AD7655-Chips (16-Bit, 4-Kanal-synchrones Abtasten, bis zu 1 MSPS), die Genauigkeit und Integrität gewährleisten. Der 5,6-Zoll-Farb-LCD-Bildschirm (640 x 480) bietet eine klare Visualisierung von Phase, Wellenform, Vektordiagramm und Oberschwingungsverhältnis. Der integrierte Flash-Speicher speichert 60 Screenshots, 150 transiente Wellenformen und 12.800 Alarmlogs. Der Anlaufstrom-Erkennungsmodus erfasst Wellenformen für 100 Sekunden. Eine 2G-Speicherkarte zeichnet Trendkurven auf und speichert Daten bis zu 300 Tage. Funktionen: - Echtzeitanzeige der Wellenform (4 Spannungskanäle/4 Stromkanäle) - Echte Effektivwerte von Spannungen und Strömen - Gleichstromkomponenten von Spannungen - Spitzenstrom- und Spannungswerte - Minimale und maximale Effektivwerte pro Halbzyklus - Zeigerdiagrammanzeige - Messung jeder Harmonischen bis zur 50. Ordnung - Balkendiagramme zeigen harmonische Verhältnisse - Gesamte harmonische Verzerrung (THD) - Wirk-, Blind-, Scheinleistung (pro Phase und kumulativ) - Wirk-, Blind-, Scheinenergie (pro Phase und kumulativ) - Transformator-K-Faktor - Leistungsfaktoren (PF) und Verschiebungsfaktoren (DPF oder COSΦ) - Kurzzeitiges Spannungsflimmern (PST) - Dreiphasige Unsymmetrie (Strom und Spannung) Erweiterte Funktionen: - Transientenerfassungsfunktion: Überwacht momentane Änderungen der Netzspannung/-strom, einschließlich Schwankungen, Überspannungen, Einbrüche, Unterbrechungen, Überspannung, Stoßstrom und momentane Verzerrung. Speichert 150 Sätze transiente Wellenformen. - Anlaufstromüberwachung: Überwacht Stoß- und Anlaufstrom, zeigt RMS-Anstiegs-/Abfallkurve, Hüllkurve und Wellenform von 4 Kanälen Strom/Spannung. Zeichnet etwa 100s nach Auslösung auf. - Trenddiagrammaufzeichnung und -speicherung: Speichert alle Testparameter, 50 Spannungsharmonische, 50 Stromharmonische, erstellt Trendkurven. Zeichnet bis zu 300 Tage auf (20 Parameter alle 5 Sekunden). - Alarmfunktion: Grenzwerte festlegen, Übersteuerung überwachen, Alarmlogs generieren (Spannung, Strom, Unsymmetrie, Oberschwingungsverhältnis, Frequenz, Wirkleistung, THD). Konfiguriert 40 verschiedene Alarme, bis zu 12.800 Logs. - Schnappschussfunktion: Jeder Bildschirm kann gespeichert werden (bis zu 60), zeichnet automatisch Zeit und Testmodus auf. - Kommunikationsfunktion: USB-Verbindung zum Computer, Überwachungssoftware zeigt Wellenform an, liest transiente Wellenform, Trenddiagramm, Alarmlog, Screenshots. - Einstellungsfunktion: Konfiguriert Zeit/Datum, Bildschirmkontrast/-helligkeit, Phasenkurvenfarben, Verbindungstyp, Sensor-/Spannungsverhältnisse, Menüsprache (Chinesisch/Englisch). - Hilfemenü: Chinesische/englische Hilfe in jeder Betriebsphase. Technische Spezifikationen: - Betriebstemperatur: -10°C~40°C - Relative Luftfeuchtigkeit: <80% - Phase-zu-Neutral-Spannung: 1,0V~1000V - Phase-zu-Phase-Spannung: 1,0V~2000V - Strom: 10mA~6000A (abhängig von der Klemme) - Netzfrequenz: 40Hz~70Hz - Stromversorgung: Wiederaufladbarer Lithium-Ionen-Akkupack 9,6V, Backup-Ladegerät - Anzeige: LCD-Farbbildschirm, 640x480, 5,6 Zoll - Gerätemaße: 240mm x 170mm x 68mm - Gewicht: Host: 1,6kg (mit Batterie); Gesamt mit Verpackung: ca. 9,2kg - Kanäle: 4U/4I - Gemessene Parameter: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - Harmonische Ordnung: 0~50 - Trendaufzeichnung: 300 Tage (20 Parameter, alle 5 Sekunden) - Alarmlogs: 12.800 Sätze - Schnappschusskapazität: 60 - Menüsprache: Englisch/Chinesisch - Kommunikation: USB - Sicherheit: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, Verschmutzungsgrad: 2
