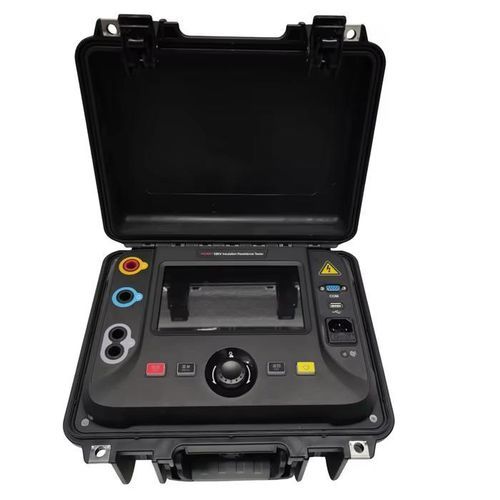

Digitales Megohmmeter HZ-3251

tragbarHochspannungbatteriebetrieben

Produktbeschreibung
Ein Isolationswiderstandsmessgerät, oft auch Megohmmeter oder "Megger" genannt, ist ein Spezialinstrument zur Messung des Widerstands elektrischer Isoliermaterialien. Hauptzweck dieses Geräts ist die Beurteilung der Qualität und Wirksamkeit der Isolierung in elektrischen Geräten, Kabeln, Transformatoren, Motoren und anderen elektrischen Bauteilen.

Merkmale

• Tragbares, feldtaugliches Gerät mit integriertem Akku und Ladegerät.
• Fest einstellbare Prüfspannungen inklusive Stufen von 100 V bis 10 000 V (10 kV-Prüfspannung möglich).
• Mehrere Widerstandsbereiche mit entsprechend unterschiedlichen Auflösungen zur Messung von Ohm bis Teraohm.
• Einstellbare Testzeit (von 10 Sekunden bis 99 Minuten).
• Einstellbarer Kurzschlussstrom 1 mA bis 6 mA in 1-mA-Schritten, mit ±5% Genauigkeit.
• Integrierte Spannungsmessung (AC/DC) und Frequenzanzeige.
• Kapazitätsmessung für Proben (10 nF bis 25 µF bei Prüfspannung ≥ 100 V) und Angabe der Entladerate (z. B. ≤0,47 s/µF bei Entladung von 10 kV bis 50 V).
• Robustes, kompaktes Gehäuse (Abmessungen ca. 320 × 270 × 150 mm) und geringes Gewicht (ca. 3,9 kg).

Technische Übersicht (Auszug, tabellarisch dargestellt)
Prüfspannung (feste Stufen): 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V, 10000 V (10 kV)
Widerstandsbereiche und Auflösungen: 0 ~ 9,99 kΩ (0,01 kΩ); 10,0 ~ 99,9 kΩ (0,1 kΩ); 100 ~ 999 kΩ (1 kΩ); 1,00 ~ 9,99 MΩ (0,01 MΩ = 10 kΩ); 10,0 ~ 99,9 MΩ (0,1 MΩ = 100 kΩ); 100 ~ 999 MΩ (1 MΩ); 1,00 ~ 9,99 GΩ (10 MΩ); 10,0 ~ 99,9 GΩ (100 MΩ); 100 ~ 999 GΩ (1 GΩ); 1,00 ~ 9,99 TΩ (10 MΩ Auflösung in TΩ-Bereichen entsprechend)
Messgenauigkeit (je nach Bereich): z. B. ±5% (für bestimmte Messbereiche), ±20% (für andere Bereiche) — Herstellerangaben differenziert nach Messbereich
Kurzschlussstrom: einstellbar 1 mA ~ 6 mA in 1-mA-Schritten, Genauigkeit ±5%
Dauerleistung: 5 W
Voltmeter (AC/DC): 10 V ~ 660 V, Genauigkeit ±(2% + 3 Ziffern)
Wechselspannungsfrequenz: 25 Hz ~ 85 Hz, Auflösung 0,1 Hz, Genauigkeit ±0,2 Hz
Kapazitätsmessung: 10 nF ~ 25 µF (Prüfspannung ≥ 100 V), Genauigkeit ±10% ±5 nF
Entladerate der Kapazitätsprobe: Von 10 kV bis 50 V, ≤0,47 s/µF
Einstellbereich Testzeit: von 10 s bis 99 Minuten (einstellbar)
Eingebauter Akku: 16,8 V, 4400 mAh Lithium-Akku
Eingebautes Ladegerät: 16,8 V, 2,3 A
Akkulaufzeit (Beispiel): 5 kV bei 100 MΩ Last, etwa 6 Stunden (Herstellerangabe)
Abmessungen: ca. 320 mm × 270 mm × 150 mm
Gewicht: ca. 3,9 kg
Betriebstemperatur: -10 °C bis 50 °C

Charakteristika / Spezifikationen technische (zusammengefasst)

• Typ: Tragbares Isolationswiderstandsmessgerät (Megohmmeter) für Feld- und Werksprüfungen
• Maximale Prüfspannung: 10 kV
• Widerstandsmessbereiche: von Ohm-Bereichen bis in den Teraohm-Bereich (detaillierte Bereiche und Auflösungen siehe oben)
• Auflösungen: von 0,01 kΩ in den niederohmigen Bereichen bis zu 10 MΩ-Schritten in sehr hohen Bereichen
• Genauigkeit: Bereichsabhängig, z. B. ±5% in vielen Messbereichen (Herstellerangabe)
• Kurzschlussstrom: 1–6 mA einstellbar, 1-mA-Schritte
• Testzeit einstellbar: 10 s – 99 min
• Kapazitätsmessung: 10 nF – 25 µF (Prüfspannung ≥100 V), Entladerate ≤0,47 s/µF (10 kV → 50 V)
• Voltmeter: AC/DC 10 V – 660 V, Genauigkeit ±(2% + 3)
• Frequenzmessung: 25–85 Hz, Auflösung 0,1 Hz, Genauigkeit ±0,2 Hz
• Stromversorgung: integrierter 16,8 V 4400 mAh Li-Akku; Ladegerät 16,8 V 2,3 A
• Betriebsdauer (Beispiel): ca. 6 Stunden bei 5 kV/100 MΩ
• Abmessungen / Gewicht: ca. 320 × 270 × 150 mm / 3,9 kg
• Umgebung: Betriebstemperatur -10 °C bis 50 °C
