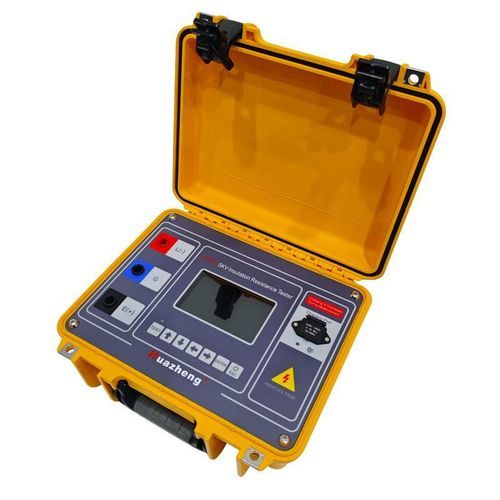

Isolierwiderstandstester HZ3051

für Elektroinstallationfür elektrische Ausrüstungfür Diagnose

Produktübersicht
Das Isolationswiderstandsmessgerät dient der Bewertung der Isolationsqualität elektrischer Anlagen für vorbeugende Wartung, Inbetriebnahme und Felddiagnose. Es ist für den portablen Einsatz ausgelegt und bietet einstellbare Prüfspannungen, mehrere Prüfmodi und Datenaufzeichnung zur Lokalisierung von Isolationsschwachstellen und zur Reduzierung von Ausfallzeiten.

Gerätesteuerung und -bedienung
Das Gerät wird von einem Ein-Chip-Mikrocomputer gesteuert und verfügt über automatische Entladefunktionen. Es liefert präzise Messungen bei einfacher Bedienung und ist für schnelle Transformator- und Anlagenprüfungen im Feld optimiert.

Hauptmerkmale

• 5-Zoll-Industriefarb-LCD, Auflösung 800×480.
• Sechs feste Prüfspannungen: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; benutzerdefinierter Modus 50 V–5000 V in 10 V-Schritten (Langdruck wechselt zu 50 V-Schritt).
• Einstellbarer Kurzschlussausgangsstrom 1–6 mA (1 mA Schritte); max. 6 mA.
• Maximale Dauerleistung 27 W.
• Unabhängiger Entladekreis für schnelle und sichere Entladung nach der Messung.
• Durchschlagschutz und kontinuierlicher Lichtbogenmodus zur Lokalisierung schwacher Isolationsstellen.
• Unterstützte Prüfungen: Isolationswiderstand (IR), Dielektrisches Absorptionsverhältnis (DAR), Polarisationsindex (PI), Stufenspannungstest (SV); DAR-Modi: R60s/R30s und R60s/R15s.
• Integriertes AC/DC-Voltmeter mit automatischer Erkennung von DC/AC und Messung der AC-Frequenz.
• Hardware- und konfigurierbare Softwarefilter zur Verbesserung der Störfestigkeit.
• Unabhängige Speicherung der Prüfzeit je Modus und konfigurierbare automatische Abschaltung bei Leerlauf oder niedrigem Batteriestand.
• Standard-Lithiumakku 16,8 V 3200 mAh mit integriertem Schnellladegerät; austauschbares Batteriefach und Lade-/Batteriestatusanzeige am Bedienfeld und LCD.

Packliste (mitgeliefert)

• Hauptgerät: 1 Stk.
• Prüfleitungen: 1 Satz (roter Hochspannungsleiter, blauer geschirmter Schutzleiter, schwarzer Hochspannungsleiter)
• Dreiadriges Netzkabel: 2 Stk.
• Bedienungsanleitung: 2 Exemplare
• Garantiekarte: 1 Stk.
• Prüfbericht: 1 Stk.

Technische Daten

• Widerstandsbereiche und Beispielauflösungen bei 5 kV: 0–9,99 kΩ (0,01 kΩ); 10,0–99,9 kΩ (0,1 kΩ); 100–999 kΩ (1 kΩ); 1,00–9,99 MΩ (10 kΩ); 10,0–99,9 MΩ (100 kΩ); 100–999 MΩ (1 MΩ); 1,00–9,99 GΩ (10 MΩ); 10,0–99,9 GΩ (100 MΩ); 100–999 GΩ (1 GΩ); 1,00–2,00 TΩ (10 GΩ).
• Vollskalen-Widerstandswerte pro Prüfspannung: 100 V → 40 GΩ; 250 V → 100 GΩ; 500 V → 200 GΩ; 1000 V → 400 GΩ; 2500 V → 1,00 TΩ; 5000 V → 2,00 TΩ.
• Prüfzeit: einstellbar 1–60 Minuten, Schritt 30 s.
• Feste Prüfspannungen: 100 V, 250 V, 500 V, 1000 V, 2500 V, 5000 V; einstellbare Prüfspannung 50 V–5000 V, Schritt 10 V (Langdruck zu 50 V).
• Spannungsausgangsgenauigkeit: 0% ~ +10%; Kurzschlussstromgenauigkeit ±5%.
• Voltmeter AC/DC: 10 V–660 V, Genauigkeit ±(2%+3); AC-Frequenz 25–85 Hz, Auflösung 0,1 Hz, Genauigkeit ±0,2 Hz.
• Kapazitätsmessung: 10 nF–25 µF (Prüfspannung ≥100 V), Genauigkeit ±10% ±5 nF; Entladungsrate 5 kV → 50 V: ≤0,47 s/µF.
• Netzversorgung AC 85–264 Vrms, 50/60 Hz, 25 VA; eingebauter Akku 16,8 V 3200 mAh; Ladegerät 16,8 V 1,5 A; Batterielaufzeit beispielhaft 5 kV @100 MΩ ≈ 6 h.
• Abmessungen 320 × 270 × 150 mm; Gewicht ≈ 2,9 kg; Betriebstemperatur -10 °C bis 50 °C; relative Luftfeuchte ≤90% (keine Kondensation).
