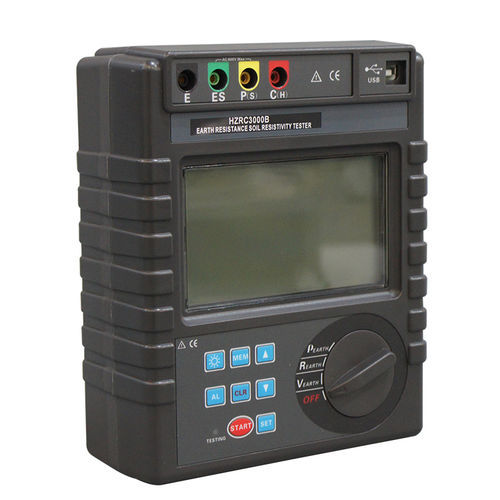

Erdungswiderstandstester HZRC3000B

Erdwiderstandfür Elektrogerätefür Elektroinstallation

Kurzbeschreibung
Das HZRC3000B von Huazheng ist ein tragbares Messgerät zur Bestimmung von Erdungswiderstand, spezifischem Bodenwiderstand, Erdpotenzial und Wechselspannung. Es unterstützt präzise 4‑polige, 3‑polige und einfache 2‑polige Messverfahren und verwendet FFT sowie AFC zur Störunterdrückung. Mit großem blau hinterleuchtetem LCD, interner Datenspeicherung und RS232‑Schnittstelle eignet sich das Gerät für Energieversorgung, Telekommunikation, Meteorologie, Öl‑ und Gas‑Anlagen, Bauwesen, Blitzschutz und industrielle Elektroprüfungen.

Hauptfunktionen

• Messmodi: präzise 4‑polig, 3‑polig und einfache 2‑polige Erdungsmessung.
• Bodenspezifischer Widerstandsmessung (Wenner 4‑polig unterstützt).
• Störunterdrückung: FFT und AFC mit automatischer Erkennung von Störsignalen; wählbare Prüf‑Frequenzen (128/111/105/94 Hz).
• Großes 4‑stelliges LCD mit blauem Backlight, LED‑Blinkanzeige und Fortschrittsanzeige während der Messung.
• Speicher für bis zu 300 Datensätze; RS232‑Schnittstelle für PC‑Upload und Softwareüberwachung.

Anwendungen

• Energieversorgungsnetze und Umspannwerke
• Telekommunikation und Antennenerdungen
• Blitzschutzprüfung und Erdungsmessung
• Geotechnische Untersuchungen und Bodenresistivitätsmessungen
• Bohrfelder, Baustellen und industrielle Prüfungen

Bedienung und Indikatoren

• LCD‑Countdown, blinkende LED und Fortschrittsbalken zeigen Messstatus deutlich an.
• Symbole für MEM, FULL, HOLD/READ; akustischer Alarm bei Überschreitung voreingestellter Grenzwerte.
• Automatische Bereichswahl mit manueller Eingriffsmöglichkeit.

Stromversorgung und Batterie

• Versorgung: DC 9 V über 6 × R14S (1,5 V) Batterien (entsprechend Geräteangabe).
• Standby: ca. 300 Stunden (abhängig von Nutzung und Hintergrundbeleuchtung).
• Batterie‑Warnanzeige: Batterie wechseln bei Anzeige.

Zubehör (Standard)

• Messleitungen 4‑adrig (z. B. Rot 20 m, Schwarz 20 m, Gelb 20 m, Grün 10 m) sowie 2‑adrige Leitungen für einfache Messungen.
• Hilfs‑Erdungsstäbe: 4 Stück Ø10 mm × 150 mm.
• RS232‑Kabel (~1,5 m), Transportkoffer und Bedienungsanleitung.

Messfunktionen

• Erdungswiderstand: 0,00 Ω – 30,00 kΩ mit mehreren Unterbereichen und Auto/Manuell‑Umschaltung.
• Bodenspezifischer Widerstand: 0,00 Ω·m – 9000 kΩ·m mit Wenner‑Methode und einstellbarem Elektrodenabstand (1 m – 100 m).
• Messstrom: Kurzschlusstest AC bis zu 20 mA max; Leerlaufspannung AC bis zu 40 V max.

Technische Daten

• Modell: HZRC3000B
• Genauigkeit Erdungswiderstand: typ. ±2% rdg ±3 dgt in niedrigen Bereichen; höhere Bereiche laut Dokumentation (z. B. ±4% rdg ±3 dgt).
• Auflösungen: z. B. 0,01 Ω / 0,1 Ω / 1 Ω / 10 Ω abhängig vom Bereich.
• Prüffrequenzen (AFC): 128 / 111 / 105 / 94 Hz.
• Anzeige: 4‑stellige Großanzeige mit blauem Backlight; LCD‑Rahmen ca. 128 × 75 mm.
• Abmessungen: Gerät ca. 215 × 190 × 95 mm; Tester ca. 1.443 g (mit Batterie); Verpackung ca. 4,5 kg.
• Speicher: bis zu 300 Datensätze; Export, Berichte und Druck via RS232 und Software.
• Normen: IEC61326, IEC61010‑1, IEC61557‑Serie; JJG‑366‑2004 referenziert.
