Laser-Schneidemaschine GL series

für Metallfür Blechfür Spulen

Produktübersicht

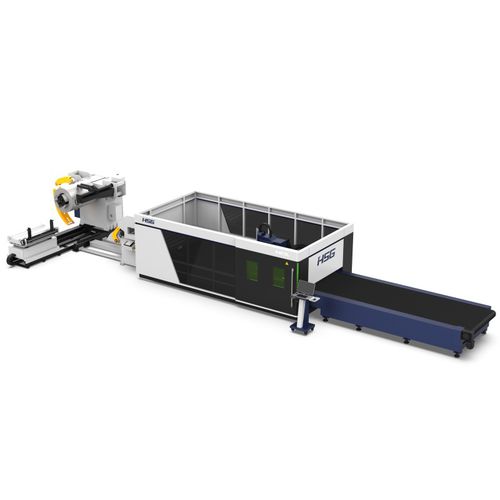

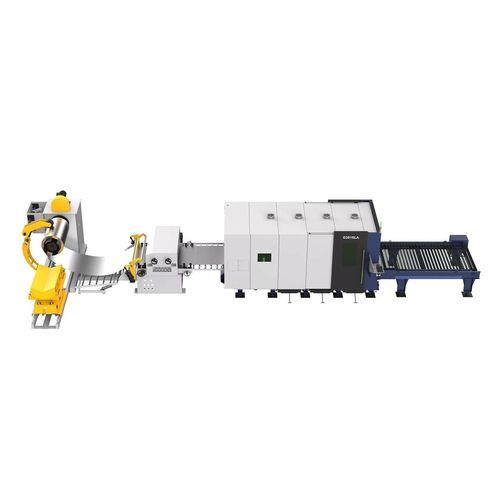

Die GL‑Serie ist eine Laserschneidmaschine für rollengewickelte Werkstoffe, die Entspulen, Zuführung/Be- und Entladung sowie Laserschneiden in einer kontinuierlichen One‑Stop‑Verarbeitungslinie integriert. Sie ist ausgelegt, um den Bedarf an Stanzformen zu reduzieren, die Materialausnutzung zu verbessern und standardisierte Containerbeladung für den Transport zu ermöglichen.

Hauptmerkmale

• Integrierte Funktionen: Entspulen, automatisches Laden, kontinuierliches Laserschneiden und automatisches Entladen.
• Reduziert oder eliminiert Stanzformen und die damit verbundenen Lagerkosten.
• Dynamic FlashCut Antriebssystem mit bis zu 1,5G Beschleunigung zur Verbesserung der Schneiddynamik und Produktivität.
• Optionale Mehrkopfkonfigurationen: Doppelkopf/Doppelstrahl (synchron/asychron) sowie 3‑ und 4‑Kopf‑Varianten zur Erhöhung des Durchsatzes.
• Ultra‑intelligentes Nestingsystem unterstützt Ultra‑Long‑Nesting und Sekundärnesting von Restmaterialien und steigert die Materialausnutzung um ca. 5–15 %.
• Reduzierter manueller Einsatz: Coils werden per Kran oder Gabelstapler auf einen hydraulischen Ladewagen geladen; automatisches Heben durch einen Bediener kann die Ladeeffizienz um ~50 % gegenüber manuellen Methoden erhöhen.
• Optionales Mehrspulen‑Entspannungsmodul für schnellen Wechsel zwischen Materialien und Dicken zur Minimierung von Stillstandszeiten.

Technische Parameter

• Allgemein angegebener Leistungsbereich: 1500–6000W (Serienniveau).
• Modell: G3015LA30 — Laserleistung: 3000W–6000W — Arbeitsfläche (L×B): 3000×1500 mm — X/Y‑Positioniergenauigkeit: ±0.03 mm/m.
• Modell: G4015LA40 — Laserleistung: 3000W–6000W — Arbeitsfläche (L×B): 4000×1500 mm — X/Y‑Positioniergenauigkeit: ±0.03 mm/m.

Konfigurationen und Optionen

• Mehrkopf‑ und Mehrstrahl‑Optionen (2–4 Köpfe) unterstützen synchrone und asynchrone Schneidmodi.
• Optionales Doppelstrahl‑Design und Mehrspulen‑Entspannungsmodul.
• Automatisierte Entladeoptionen (Portal oder Roboter) für das Sortieren von Teilen.
• Standardisierte Containerbeladung zur Optimierung des Versands und zum Schutz der Ausrüstung beim Transport.

Handhabung und Logistik

• Hydraulischer Ladewagen, kompatibel mit Kran oder Gabelstapler, für das Coil‑Handling.
• Automatisches Heben durch einen einzelnen Bediener reduziert manuelle Eingriffe und beschleunigt Ladezyklen.
• Containerkompatible Beladung senkt Logistikkosten und vereinfacht den Exportversand.

Anwendungen und zusätzliche Informationen
Entwickelt für die Coil‑to‑Part‑Fertigung von Blechteilen, bei der kontinuierliches Schneiden, Materialoptimierung und minimale manuelle Eingriffe erforderlich sind. Technisches Datenblatt auf Anfrage; Konfigurationen sind an Produktionsvolumen und Materialanforderungen anpassbar.
