2D-Laser-Schneidemaschine GFA series

für Metallfür BlecheAnfasen

Produktübersicht

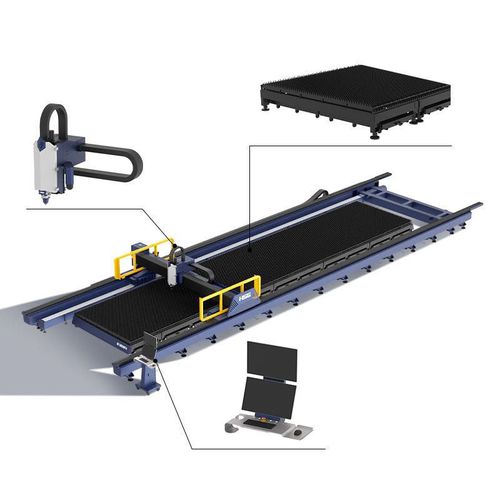

Die GFA‑Serie ist ein Laserschneidsystem für Großformatbleche mit modularem, erweiterbarem Maschinenbett und wählbaren Leistungen 12000W–60000W. Entwickelt zur Verarbeitung übergroßer Bleche durch konfigurierbare Länge und Breite bei gewährleisteter Positioniergenauigkeit und Stabilität.

Flexible Anpassung von Länge und Breite
Das Maschinenbett besteht aus mehreren modularen Abschnitten. Länge und Breite lassen sich konfigurieren, um ein erweiterbares Verbindungsbett zu schaffen, das die Handhabung und das Schneiden von Großformatplatten erleichtert.

Getrennte Konstruktion von Arbeitstisch und Übertragungsmechanismus
Arbeitstisch und Antriebsmechanik sind getrennt ausgeführt, um die Wärmequelle vom Antriebssystem zu isolieren und thermische Einflüsse beim Hochleistungs‑Schneiden zu reduzieren. Dies unterstützt einen stabilen Betrieb unter hohen Lasten und verlängert die Lebensdauer der Komponenten.

Effiziente Nachreinigung / Rauchabsaugung (Optional)
Zonenförmig angeordneter fester Schneidetisch mit synchroner Rauchabsaugung optimiert Luftstrom und Adsorptionseffizienz, minimiert Staub‑ und Rauchverbreitung und schützt Produktionsqualität sowie Anlagen.

Fasenbearbeitung 0–45° (Optional)
Unterstützt verschiedene Fasenarten (V, X, Y etc.), reduziert nachfolgende Bearbeitungsschritte und verbessert Passgenauigkeit für Schweiß‑ und Montageprozesse.

Unabhängiges Tintenstrahl‑Markiersystem (Optional)
Ermöglicht schnelle Teilekennzeichnung und Bestätigung von Positionen und Prozessanforderungen zur Vermeidung von Montagefehlern; geeignet für Branchen mit hohen Rückverfolgbarkeitsanforderungen (z. B. Schiffbau).

Technische Parameter
Modell: G13035FA — Leistung: 12000W–60000W — Arbeitsbereich (L×W): 13000×3500 mm — X/Y‑Achsen Positioniergenauigkeit: ±0.05 mm/m
Modell: G26035FA — Leistung: 12000W–60000W — Arbeitsbereich (L×W): 26000×3500 mm — X/Y‑Achsen Positioniergenauigkeit: ±0.05 mm/m

Charakteristiken / technische Spezifikationen

• Serie: GFA
• Leistungsbereich: 12000W–60000W
• Arbeitsbereiche: 13000×3500 mm, 26000×3500 mm (modulares, erweiterbares Maschinenbett für kundenspezifische Abmessungen)
• Positioniergenauigkeit X/Y: ±0.05 mm/m
• Maschinenbett: segmentierte Verbindungsbauweise für Großformatbleche
• Arbeitsplatte & Übertragung: getrennte Bauweise zur Reduzierung thermischer Einflüsse und Erhöhung der Stabilität
• Optionen: zonenbasierte synchronisierte Rauchabsaugung, 0–45° Fasenbearbeitung, unabhängiges Tintenstrahlmarkiersystem
• Produktblatt verfügbar (PDF)
