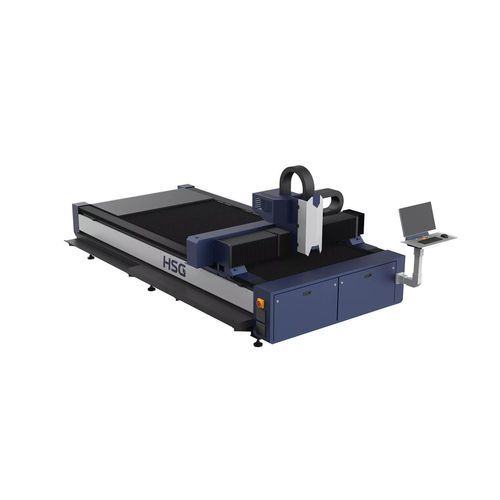

Faserlaser-Schneidemaschine C series

für Metallfür BlechCNC

Übersicht
Einzelplattform-Faserlaserschneidmaschinen der Serie C für die Blechbearbeitung, verfügbar in Leistungsstufen von 1.500 W bis 60.000 W. Offene Einzelplattform-Bauweise ermöglicht Beladung von vorne/links/rechts und schnelle Inbetriebnahme. Geeignet für Serienfertigung und großformatiges Schneiden mit Formaten bis zu 13.100×3.100 mm.

Bus-Steuerungssystem

• Datenübertragung über EtherCAT-Bus für schnelle und stabile Kommunikation
• Bedienerfreundliche Oberfläche und umfangreiche Funktionen zur Unterstützung von Bedienern mit unterschiedlicher Erfahrung
• Echtzeitüberwachung der Kernkomponenten
• Millisekunden-level Follow-up-Reaktionstechnologie
• Erstellung von Bearbeitungsberichten zur Nachverfolgbarkeit
• Kompatibilität mit CNC-Codes großer internationaler Marken

Umfangreiche Produktionsdatenbank

• Aufrufbare Datenbank mit Schneidtechnologien für verschiedene Materialien und Dicken
• Enthält Verfahren für dicke Bleche wie Luftschneiden, Gegenbohren, Perfect Finish Cut (PFC) und schnelles Piercing

Professionelle Nesting-Software

• Optimiert Schneidbahnen zur Verkürzung der Bearbeitungszeit
• Intelligenter Nesting-Algorithmus zur Verbesserung der Materialausnutzung

Kompakte Abmessungen, Serienversand

• Offene Einzelplattform-Struktur mit Mehrseiten-Beladung für schnelle Inbetriebnahme (in der Regel ein Tag)
• Transportfreundliche kompakte Abmessungen; z. B. können bis zu vier C3015-Einheiten in einem 40HQ-Container versandt werden

Technische Daten (Auszug)
Modell | Leistung | Bearbeitungsformat (L×B) | Positioniergenauigkeit X/Y
C3015 | 3000W–6000W | 3048×1524 mm | ±0,05 mm/m
C4020 | 1500W–6000W | 4064×2032 mm | ±0,05 mm/m
C6015 | 3000W–12000W | 6096×1524 mm | ±0,05 mm/m
C6025 | 3000W–20000W | 6096×2540 mm | ±0,05 mm/m
C8025 | 3000W–20000W | 8050×2540 mm | ±0,05 mm/m
C12025 | 12000W–60000W | 12500×2540 mm | ±0,05 mm/m
C13030 | 12000W–60000W | 13100×3100 mm | ±0,05 mm/m

Technische Spezifikationen

• Marke: HSG
• Serie / Modell: C
• Leistungsbereich: 1.500 W – 60.000 W (modellabhängig)
• Bearbeitungsformate (Beispiele): 3048×1524 mm bis 13100×3100 mm je nach Modell
• Positioniergenauigkeit X/Y: ±0,05 mm/m
• Steuerungssystem: EtherCAT-Bus-Steuerungssystem
• Hauptmerkmale: Echtzeitüberwachung der Komponenten, Millisekunden-Reaktion, Erstellung von Bearbeitungsberichten, Kompatibilität mit Codes internationaler Marken
• Software: Professionelle Nesting-Software zur Pfadoptimierung und besseren Materialausnutzung
• Konstruktion: Open-Type Einzelplattform für schnelle Beladung und transportfreundliche Abmessungen
