Audio-Gegensprechanlage

Notfallfür Aufzugfür die Bahntechnik

Einführung

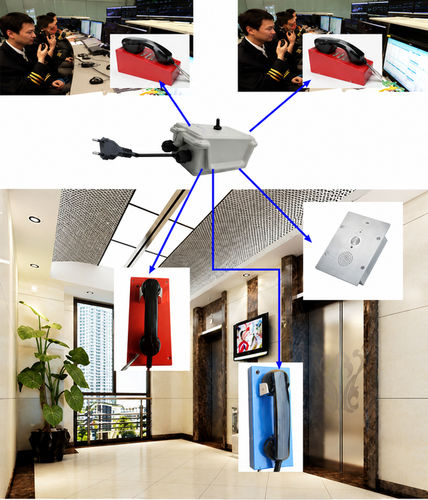

Das Aufzugs-Gegensprechsystem ist für Notfallkommunikation und Wartung in Aufzügen und Schachtbereichen konzipiert. Es eignet sich außerdem für Versandzentren, Busbahnhöfe, Parkhäuser, Tunnelbaustellen und andere industrielle oder infrastrukturelle Einsatzorte. Stromversorgung: zentralisiert DC 12V oder AC 110-220V.

Anwendungen

• Notfall- und Wartungskommunikation für Aufzüge
• Versandzentren, Bus-Terminals und Verkehrsknotenpunkte
• Parkhäuser und Stellplatzanlagen
• Tunnelbau und andere beengte oder geräuschintensive Baustellen

Betriebsanleitung

• Masterstation ruft Aufzugs-Telefon: Heben Sie den Hörer der Masterstation ab, wählen Sie die Nummer des Aufzugs-Telefons und sprechen Sie. Drücken Sie * für eine Sprechverbindung zu allen Aufzugs-Telefonen. Der Anruf endet automatisch, wenn die Masterstation auflegt.
• Aufzugs-Telefon ruft Masterstation: Drücken Sie die Anruftaste oder heben Sie den Hörer ab; das Aufzugs-Telefon ruft automatisch die Masterstation an. Beide Masterstationen klingeln. Der Anruf endet, wenn die Masterstation auflegt.
• Master1 ruft Master2: Heben Sie den Hörer von Master1 ab und wählen Sie die Nummer der anderen Masterstation; Master2 klingelt und die direkte Kommunikation ist möglich.

Technische Daten

• Model name: Five way intercom with Master
• Betriebsspannung: DC 12V
• Betriebsstrom: ca. 300 mA
• Maximaler Leistungsbedarf: 2 W
• Rauschspannung: ca. 10 mV
• Kommunikationsdistanz: ca. 2000 m
• Glockenpegel: ca. 70 dB

Betriebsbedingungen

• Umgebungstemperatur: -40 bis 60°C
• Relative Luftfeuchtigkeit: 30% bis 95%
• Umgebungsgeräusch: bis 60 dB
• Leitungsart: Zweidrahtleitung (double core)
• Kabelanforderung: der Widerstand einer einzelnen Leitung darf 50 Ohm nicht überschreiten

Kabelanforderungen
Alle Geräte sollten mit demselben Leitungs­typ verbunden werden; mehradrige Parallelleitungen sind für allgemeine Installationen zulässig. Beim Verlegen in der Nähe von starken Stromleitungen oder in Umgebungen mit hoher Störanfälligkeit sind abgeschirmte Kabel zu verwenden und ein Abstand von mehr als 30 cm zwischen Signal- und Stromkabeln einzuhalten.

Zertifizierungen

• EMC: EN50121 (Bahn-Anwendung)
• EN55022: Emissionen
• EN55024: Störfestigkeit
• Schutzart: GB4208-93 IP66
• FCC
• ITU-T Empfehlung K21

Verpackungsdetails

• 1 Stück pro Innenkarton — Größe: 43.3 x 27.6 x 19.1 cm, Bruttogew.: 4 kg
• 4 Stück pro Außenkarton — Größe: 56.6 x 44.5 x 42 cm, Bruttogew.: 20.25 kg
• Containerkapazität: 20GP: 3000 Stk.; 40GP: 6000 Stk.; 40HQ: 7000 Stk.
