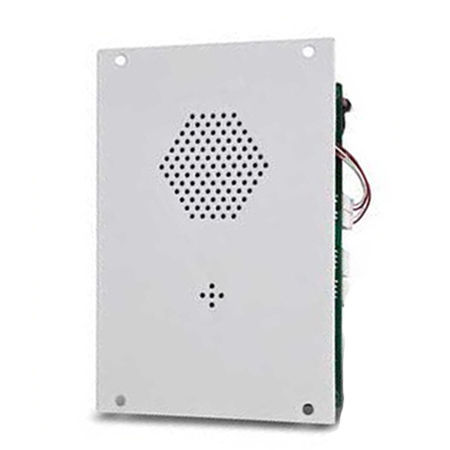

Audio-Sprechanlage KNSD-101

Notfallfür Aufzugwasserdicht

Produktname
Notruf-Telefon für Aufzug KNSD-101

Grundinformationen
Modell: KNSD-101
Abmessungen: 210 x 150 x 60 mm
Material: SUS304 Edelstahl
Schutzart: IP55 (Produkt), IP66 (Zertifizierung)
Versionen: VoIP (SIP), Analog, Drahtlos

PDF-Download
KNSD-101 VOIP
KNSD-101 Analog

Übersicht
Das KNSD-101 ist eine für die Aufzugskabine entwickelte Notruf-Kommunikationseinheit, die zuverlässige freisprechende Sprachverbindungen zu Überwachungs- oder Bereitschaftsräumen ermöglicht. Es unterstützt mehrere Signalisierungsarten und lässt sich in Gebäude-Intercom- und Aufzugsüberwachungssysteme integrieren. Das Produkt erfüllt die relevanten Zertifizierungs- und Umweltanforderungen für öffentliche und gewerbliche Installationen.

Hauptmerkmale

• Gehäuse vollständig aus SUS304 Edelstahl mit hoher Wasser- und Staubdichtigkeit; IP55 im Produkt, IP66 zertifiziert.
• Hohe Beständigkeit gegen Öl, Säuren und Laugen; erfüllt GJB-773 und UL1332 Anforderungen.
• Freisprechbetrieb über eingebauten Lautsprecher; kein Handhörer erforderlich.
• Hoch integriertes Mainboard basierend auf einem industrie-spezifischen Mikrocontroller (ATMEL).
• Erdungseinrichtung und elektromagnetische Abschirmung im Gehäuse zur Verbesserung der EMC-Leistung.
• Klare Sprachübertragung mit minimalem Rückkopplungsgeräusch und einstellbarer Gesprächslängenbegrenzung.
• Unterstützt Leitungs-Hotline der Vermittlung, automatisches Abheben äußerer Leitungen und DTMF-Wahl.
• Standard- und SMART-Analog- sowie VoIP-SIP-Konfigurationen verfügbar; kompatibel mit den meisten PABX/PBX/PAX-Systemen.
• Sprechentfernung ca. 80–100 cm.

Main PCB

• Robuste, fachgerecht behandelte Leiterplattenmontage mit eingefetteten Steckverbindern in der Produktion.
• Stabile Schraubklemmen für Läutwerk, Leitungsanschluss und Hookswitch-Verbindungen.
• Wählbarer 7-Minuten-Timeout zum Freigeben der Leitung, falls aufgelegt bleibt.

VoIP über IP-SIP (Version) — Schlüsselpunkte

• Anschluss: abgedichtete RJ45-Buchse im Gehäuseinneren.
• Stromversorgung: extern 5V DC.
• Verbindungsprotokoll: SIP (Session Initiation Protocol).
• IP-Bereitstellung: DHCP oder STATIC IP-Adresse.

Zertifizierung
EMC: EN50121 (Bahnanwendung) / EN55022 (Emissionen) / EN55024 (Immunität); Schutzart: GB4208-93 IP66; FCC; ITU-T K21 Empfehlungen.

Verpackungsspezifikationen
Einheitsgröße: 250 x 150 x 50 mm, N.G.: 1,2 kg
Innenkarton: 1 Stk., 325 x 235 x 75 mm, N.G.: 1,4 kg
Außenkarton: 10 Stk., 566 x 445 x 420 mm, N.G.: 15,3 kg

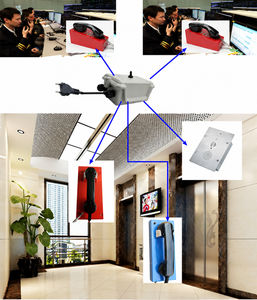

System
Integration in Intercom- und Notfallkommunikationssysteme zur Weiterleitung von Aufzugsanrufen an Überwachungs-/Bereitschaftsräume. Bietet freisprechende Notfallkommunikation aus der Aufzugskabine und unterstützt systemweite Überwachung und Anrufbearbeitung.

Anwendung
Vorgesehen zur Installation in Aufzugskabinen, in denen zuverlässige Notfallkommunikation erforderlich ist. Geeignet für Geschäfts- und Wohngebäude, Bahn-/U-Bahn-Stationen und andere öffentliche oder private Einrichtungen, die zertifizierte Aufzugsnotruftelefone benötigen.

Detaillierte Bilder
Mehrere Ansichten: Hauptansicht, Design-Details, Integration in Intercom-Systeme und typische Installationsorte.

Technische Spezifikationen

• Modell: KNSD-101
• Material: SUS304 Edelstahl
• Abmessungen: 210 x 150 x 60 mm
• Schutzart: IP55 (Produkt), IP66 (Zertifizierung)
• Mainboard: ATMEL Industrie-Mikrocontroller
• Freisprechlautsprecher: eingebaut 0,5 W
• VoIP-Anschluss: abgedichtete RJ45-Buchse
• VoIP-Stromversorgung: extern 5V DC
• Wahlprotokoll: SIP
• IP-Bereitstellung: DHCP oder STATIC IP
• DTMF-Unterstützung: Standardfrequenzen
• Betriebstemperatur: -30°C bis 60°C
• Relative Luftfeuchtigkeit: 10%–95%
• Atmosphärendruck: 86–106 kPa
• Umgebungsgeräusch: ≤80 dB
• Wählbarer 7-Minuten-Timeout
• Kompatibilität: die meisten PABX/PBX/PAX-Systeme
• Verpackungsmaße und Nettogewichte wie oben angegeben
