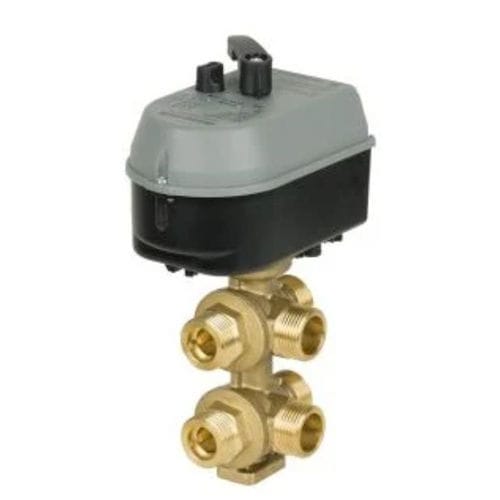

Kugelventil VBG6 series
elektrisch betriebenRegelUmschalter

Kugelventil
Kugelventil
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Kugel
Betätigung
elektrisch betrieben
Funktion
Regel, Umschalter
Medium
für Wasser
Korpus
Gewinde, Messing
Anwendung
für Rohre, für Lüfter, für Spulen
Anzahl Wege
6-Wege
Weitere Funktionen
Ausgleich
DN

15 mm, 20 mm (0,591 in)

Druck

16 bar (232,1 psi)

Temperatur

Max: 110 °C (230 °F)

Min: 2 °C (36 °F)

Beschreibung

Die 6-Wege-Kugelhähne VBG6 sind als Umschaltventil für den Anschluss eines 2-Rohr-Wärmetauschers (Fan-Coil Unit oder Decke) an ein 4-Rohr-System konzipiert, idealerweise in Verbindung mit dem druckunabhängigen Regelventil Kombi-FCU für den dynamischen Abgleich. Durch die gleichzeitige Drehung zweier Kugeln, die mechanisch mit einer Spindel verbunden sind, werden Vor- und Rücklauf auf der einen Seite geöffnet (z.B. Kühlung) und gleichzeitig auf der anderen Seite geschlossen (Heizung). Dadurch wird eine Vermischung der Ströme vermieden und mögliche Energieverluste werden reduziert. Die VBG6-Ventile sind für die Betätigung durch einen MR6-Drehantrieb (Auf/Zu oder modulierend) ausgelegt. Die Stellungsrückmeldung des modulierenden Stellantriebs kann zur Fernüberwachung des Systems und zur Systemkontrolle verwendet werden. Medientyp - Wasser oder Wasser-Glykol-Gemisch nach VDI 2035 Werkstoffe - Gehäuse Messing, Innenteile Messing Dichtungen - EPDM, PTFE, FKM Drehwinkel - 90 o Leitungsanschluss - Außengewinde flachdichtend Ventilart - 6-Wege Anschlussdurchmesser - G 3/4 Zoll Absperrung - 200 kPa Zusätzliche Beschreibung - VBG6-Ventile werden mit einem Durchflussbegrenzungssatz in der Ventilbox geliefert. Dies bietet Flexibilität bei der Einstellung der Durchflussmenge. Bei der Installation sollte der verwendete Kv-Wert auf dem am Ventilhals angebrachten Etikett vermerkt werden. BESONDERE MERKMALE - Umschaltventil mit skalierbarer Durchflussbegrenzung, das mit nur 3 Ventilvarianten alle Durchflussanforderungen abdeckt - In Kombination mit modulierendem Stellantrieb, um das Ventil in der Mittelstellung zu schließen - Ventilversionen mit Außengewinde für eine einfachere Installation - Wahlweise Verwendung eines Auf/Zu- oder Regelantriebs - Regelantrieb mit Stellungsrückmeldung - Vorverdrahteter Stellantrieb mit eindeutiger Stellungsanzeige und Handbetätigung

---
