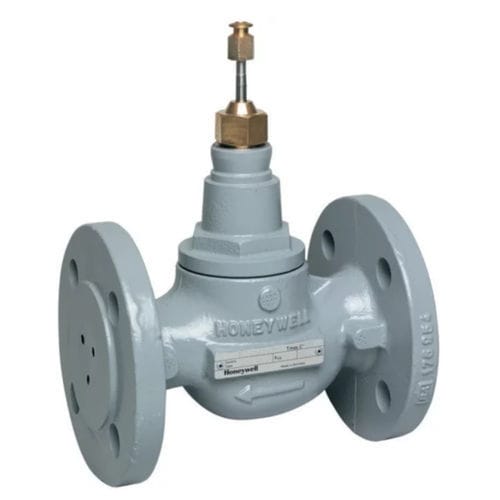

Ventil-Baureihe - V5328A
Ventiltyp - 2-Wege
Mittlerer Typ - Dampf (Wasser)
Werkstoffe - Gehäuse Gusseisen GG25, Zierleiste Edelstahl
Aktion zum Öffnen - Eindämmen
Nenndruck - PN16
Leitungsanschluss - Flansche ISO7005
Fließzeichen. - mod.gleich%
Zusätzliche Beschreibung - Modelle DN15..50 zugelassen nach DIN EN 14597 (bis zu 130 oC), mit Motoren ML6425A, ML7425A.
MERKMALE
- Eisenkörper mit Flanschanschlüssen
- Niedrige Sitzleckage-Rate
- Metall-auf-Metall-Sitze für lange Lebensdauer
- Selbsteinstellende Verpackung
- Genaue Positionierung zur Gewährleistung einer hochmodernen Temperaturregelung
- Einfache Montage von direkt gekoppelten elektrischen und pneumatischen Stellantrieben
- Zugelassen nach DIN EN 14597 in Kombination mit ML6425 / ML7425
SPEZIFIKATIONEN
Aktion
Auf Dosis zurückgehen
Nenndruckstufe PN16 Durchflusscharakteristik - Gleich
Gleicher Prozentsatz, n^ - 3,4 50:1
£0,05 % von kvs bis zu DN50 £0,1 % von kvs DN65 bis DN150
Erreichbarkeit Leckrate
ALLGEMEINES
Diese Einsitzventile werden für die modulierende Regelung von Heiß-/Kaltwasser oder Dampf in Heizungs-, Lüftungs- und Klimaanlagen eingesetzt. Nicht geeignet für den Einsatz in Systemen mit offenem Kreislauf und Sauerstoffanreicherung.
Die Ventile können durch Linearantriebe ML6420/ML6425 betätigt werden. ML7420/ML7425, ML6421/ML7421 oder durch pneumatische Stellantriebe MP953 betätigt werden.
---
