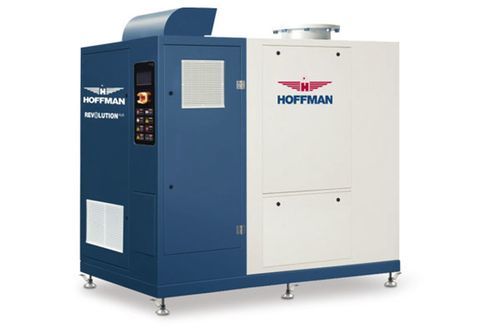

Luftgebläse REVOLUTIONPLUS

ZentrifugalImpellerZwei-Stufen

Übersicht
REVOLUTIONPLUS Hochgeschwindigkeits-Turbo-Gebläse bieten kompakte, energieeffiziente Lösungen für Belüftung und Prozessluft in industriellen Anwendungen. Im Leistungsbereich 250-350 HP verwenden diese wasser-mantelgekühlten Einheiten ein Doppel-Laufrad und einen permanentmagnetsynchronmotor (PMSM) zur Steigerung der Effizienz und zur Senkung der Lebenszykluskosten. Die Geräte werden werksgeprüft, vorkabelt und in einer schallgedämmten Verkleidung geliefert, um eine schnelle Inbetriebnahme zu ermöglichen.

Konstruktion und Betrieb
Modelle im Bereich 250-350 HP verfügen über Wassermantel-Kühlung und ein Doppel-Laufrad zur Optimierung von Druck und Volumenstrom. Ein leistungsfähiger PMSM in Kombination mit einem Frequenzumrichter/Variable Speed Drive (VSD) ermöglicht präzise Drehzahlregelung und verbesserte Effizienz im Teillastbereich. Das Paket umfasst eine Verdichtungseinheit mit Blow-off-Ventil zum Schutz bei Start/Stop, einen Inverter zur Drehzahlregelung und eine SPS (PLC) zur Überwachung und Steuerung. Die Verkleidung ist schallgedämmt und vorkabelt für Plug-and-Play-Anschluss.

Funktionen und Vorteile

• PMSM (permanentmagnetsynchronmotor) für höhere Effizienz und längere Motorlebensdauer
• Variable Speed Drive (VSD) serienmäßig zur Anpassung der Leistung an Prozessanforderungen
• Keine Riemen, keine Zahnräder, kein Öl — vereinfachte Wartung und geringere Ausfallzeiten
• Werksgeprüfte, vorkabelte, schallgedämmte Verkleidung für schnelle Inbetriebnahme
• Bis zu 40% Energieeinsparung gegenüber herkömmlichen Lösungen (Herstellerangaben)
• Kompakte Bauweise mit Nivellierfüßen; Gebläse kann bis zu 30 m vom Steuergerät entfernt betrieben werden
• Leiser Betrieb ausgelegt für <85 dBA zur Einhaltung von Lärmvorgaben vor Ort

Typische Anwendungen

• Belüftung in Abwasserbehandlungsanlagen
• Hilfsluftsysteme in Kraftwerken
• Industrielle Prozesse, die Druckluft oder Prozessgase benötigen

Technische Daten

• Modellfamilie: REVOLUTIONPLUS
• Leistungsbereich (diese Seite): 250-350 HP
• Kühlung: Wassermantelgekühlt
• Laufrad: Doppel-Laufrad-Design
• Motortyp: Permanentmagnetsynchronmotor (PMSM)
• Variable Speed Drive (VSD): Standard
• Steuerung: SPS (PLC) für Überwachung und Drehzahlsteuerung
• Schutz: Verdichtungseinheit mit Blow-off-Ventil für Start/Stop-Schutz
• Gehäuse: Schallgedämmt, werksgeprüft, vorkabelt für Plug-and-Play
• Wartung: Keine Riemen, keine Zahnräder, kein Öl (reduzierter Wartungsaufwand)
• Motorlebensdauer: Bis zu 4x länger als Standardmotoren (Herstellerangabe)
• Schallpegel: Ausgelegt für <85 dBA
• Energieeinsparung: Bis zu 40 % vs. traditionelle Lösungen (Herstellerangabe)
• Installation: Kompakte Aufstellfläche; Nivellierfüße; Gebläse kann bis zu 30 m vom Steuergerät entfernt betrieben werden
