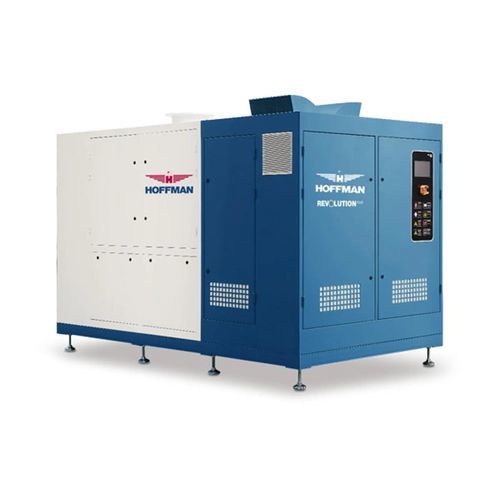

Luft-Turbogebläse REVOLUTION PLUS

ZentrifugalImpellereinstufig

Übersicht
Die Hochgeschwindigkeits‑Turbogebläse REVOLUTIONPLUS von HOFFMAN bieten kompakte, energieeffiziente einstufige Zentrifugalkompression für industrielle Prozesse. Die Geräte werden werksseitig vorverdrahtet und getestet in einer schallgedämmten Hülle geliefert, sodass eine einfache Plug‑and‑Play‑Inbetriebnahme möglich ist. Die Baureihe kombiniert einen hochdrehenden PMSM‑Motor mit/anodisierten Impellern der Klasse III und patentierten Multi‑Folienschmierlagern mit Teflonbeschichtung zur Verlängerung der Lebensdauer und Reduzierung der Wartung.

Konstruktion und Betrieb
Das Kompressions‑Airend ist mit einem Blow‑off‑Ventil ausgestattet, um das Luftteil bei Start/Stop‑Zyklen zu schützen. Die Motordrehzahl wird durch einen Frequenzumrichter (VSD) geregelt. Ein integriertes PLC überwacht, steuert und passt die Drehzahl an die Prozessanforderungen an. Die tatsächliche Leistung hängt von Durchfluss/Druck‑Kombinationen, Standortbedingungen und der konkreten Anwendung ab.

Hauptmerkmale und Vorteile

• Doppel‑Impeller / Zwei‑Motor‑Auslegung für Modelle 400–700 HP.
• Wassergehäusekühlung für Motoren im 400–700 HP‑Bereich.
• Hochleistungs‑Permanentmagnet‑Synchronmotor (PMSM) für höhere Effizienz.
• Frequenzumrichter (VSD) serienmäßig zur Anpassung der Gebläsedrehzahl an Prozess-/Sauerstoffbedarf.
• Patentierte Multi‑Folio‑Luftlager mit Teflonbeschichtung für verbesserte Dämpfung und Stabilität (≈30 % besser vs. Einblatt‑Konzepte).
• Impeller aus anodisiertem Aluminium Klasse III.
• Keine Riemen, keine Zahnräder, kein Öl — vereinfachte Wartung.
• Kompakte Aufstellfläche; schallgedämmtes Gehäuse mit Nivellierfüßen; keine speziellen Fundamente erforderlich.
• Werksseitig vorverdrahtet und getestet für Plug‑and‑Play‑Installation.
• Zugangsöffnungen und abgedichtete Gehäuse für Airend/Elektronik zum Schutz vor Schmutz und Fremdkörpern.
• Niedriglärm‑Konstruktion; Schallpegelbewertung <85 dBA.
• Energieeinsparungen bis zu 40 % und reduzierte CO2‑Bilanz gegenüber herkömmlichen Lösungen.
• Betrieb unabhängig vom Controller bis max. 30 m möglich (standortabhängig).

Anwendungen
Verpackt und optimiert für Abwasserbehandlung und allgemeine Industrieanwendungen, die effiziente einstufige Zentrifugalgebläseleistung und fortschrittliches Energiemanagement erfordern.

Technische Daten

• Baureihenname: REVOLUTIONPLUS
• Leistungsbereich (diese Produktseite): 400–700 HP
• Airend: einstufiges Zentrifugal mit Blow‑off‑Ventil
• Impellermaterial: anodisiertes Aluminium Klasse III
• Motortyp: Permanentmagnet‑Synchronmotor (PMSM)
• Motorkühlung: Wassergehäusekühlung (Modelle 400–700 HP)
• Antrieb: Frequenzumrichter (VSD) serienmäßig
• Lagertechnologie: patentierte Multi‑Folio‑Luftlager mit Teflonbeschichtung
• Wartung: keine Riemen, Zahnräder oder Öl erforderlich
• Steuerung: integriertes PLC und fortschrittliches Gebläse‑Managementsystem
• Schallgehäuse: ergonomisch gestaltetes schallgedämmtes Gehäuse; Ziel <85 dBA
• Montage/Installation: kompakte Aufstellfläche, Nivellierfüße, keine speziellen Fundamente erforderlich
• Schutzfunktionen: Zugangsöffnungen, abgedichtete Airend‑ und Elektronikschutzgehäuse
• Hinweise zum Betrieb: Leistungsfenster variiert mit Durchfluss/Druck und Standort-/Anwendungsbedingungen
• Werkskonfiguration: vorverdrahtet und getestet für Plug‑and‑Play‑Betrieb
• Geschätzte Motorlebensdauer: bis zu 4× länger als Standardmotoren (Herstellerangabe)
