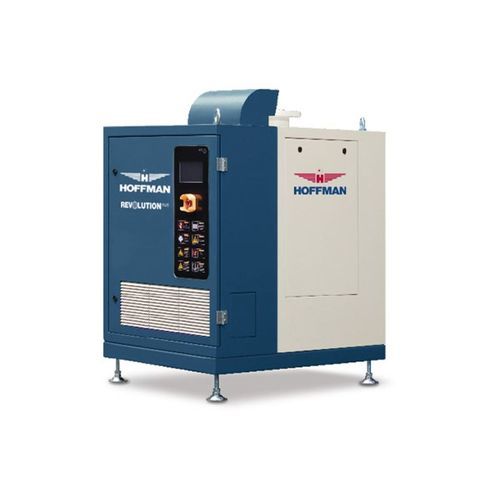

Luft-Turbogebläse REVOLUTION PLUS

Impellerfür GebläseIndustrie

Übersicht
Die REVOLUTIONPLUS-Serie von Hoffman & Lamson umfasst hochdrehzahlige Turbo-Gebläse, die ein fortschrittliches Gebläse-Management mit einer im Vergleich zu herkömmlichen Gebläsen reduzierten Stellfläche verbinden. Die Einheiten sind werkseitig vorverdrahtet und getestet in einer schallgedämmten Verkleidung für Plug-and-Play-Inbetriebnahme. Die Leistung variiert je nach Durchfluss-/Druckkombination, Einsatzbedingungen und Anwendung.

Konstruktion und Betrieb
Die REVOLUTIONPLUS-Modelle 10-75 HP verfügen über ein einstufiges Laufrad und Luftkühlung. Motoroptionen umfassen Asynchronmotor mit Aluminiumrotor, Asynchronmotor mit Kupferrotor oder permanentmagnetischen Synchronmotor, je nach Leistungsanforderung. Die Verdichtungseinheit ist mit einem Entlastungsventil zur Schutzfunktion bei Start/Stopp ausgestattet. Ein Frequenzumrichter steuert die Drehzahl des Hochgeschwindigkeitsmotors. Die Einheiten sind in schallisolierten Gehäusen untergebracht und verfügen über eine speicherprogrammierbare Steuerung (PLC) zur Überwachung, Steuerung und Drehzahlregelung. Ein frequenzgeregelter Antrieb (VSD) ist serienmäßig integriert.

Merkmale und Vorteile

• Kompaktes, hochdrehzahliges Motordesign für höhere Betriebsdrehzahlen und Leistung.
• Einstufiges Laufrad aus eloxiertem Aluminium Klasse III für Industrieeinsatz.
• Patentiertes Multi-Foil-Luftlager-Design und Beschichtung zur Verlängerung der Lagerlebensdauer und Verbesserung der Leistung.
• Werkseitig vorverdrahtet und in einer schallgedämmten Verkleidung getestet für vereinfachte Inbetriebnahme.
• Verdichtungseinheit mit Entlastungsventil zum Schutz bei Start/Stopp.
• PLC zur aktiven Überwachung und Steuerung.
• VSD (Variable Speed Drive) serienmäßig zur Anpassung der Motordrehzahl an den Prozessbedarf.

Leistungs- und betriebliche Vorteile

• Hohe Effizienz: Energieeinsparungen bis zu 40 % gegenüber konventionellen Lösungen (laut Herstellerangaben).
• Niedriger Geräuschpegel: Gehäuse ausgelegt, um den Schall unter 85 dBA zu halten.
• Einfache Wartung: keine Riemen, keine Zahnräder, kein Öl.
• Verlängerte Lagerlebensdauer durch fortschrittliche Multi-Foil-Luftlager-Technologie, Reduzierung von Wärmeverlusten und Verbesserung der Motoreffizienz.

Technische Daten

• Serie: REVOLUTIONPLUS (High-Speed Turbo Gebläse)
• Leistungsbereich: 10-75 HP
• Laufrad: einstufiges Laufrad; Material eloxiertes Aluminium Klasse III
• Kühlung: luftgekühlt
• Motoroptionen: Asynchronmotor mit Aluminiumrotor, Asynchronmotor mit Kupferrotor oder permanentmagnetischer Synchronmotor (wahlweise nach Leistungsanforderung)
• Steuerung: speicherprogrammierbare Steuerung (PLC) zur Überwachung und Steuerung
• Antrieb: VSD serienmäßig; Frequenzumrichter steuert die Drehzahl des Gebläsemotors
• Schutz: Verdichtungseinheit mit Entlastungsventil für Start/Stopp-Schutz
• Lagertechnik: patentiertes Multi-Foil-Luftlager-Design und Beschichtung
• Wartung: keine Riemen, keine Zahnräder, kein Öl
• Geräuschpegel: ausgelegt unter 85 dBA
• Energieeinsparung: bis zu 40 % gegenüber konventionellen Lösungen (laut Herstellerangabe)
