Kommunikationsnetz-Analysator NANL-B500G-RE

tragbardigitalInspektion

Übersicht

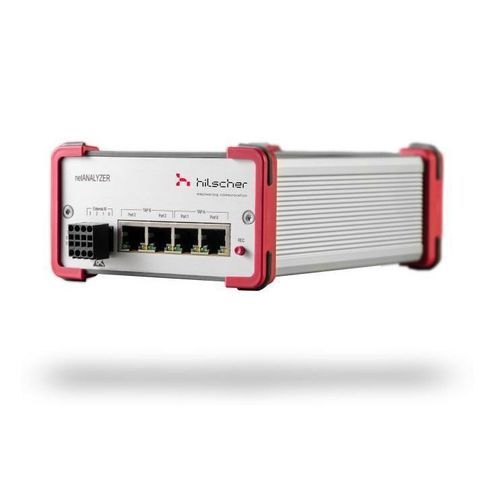

Der netANALYZER NANL-B500G-RE ist ein tragbarer, passiver Analysator für Echtzeit‑Ethernet‑Netzwerke. Lieferumfang: das Capture‑Gehäuse (Stand‑alone) und die Windows‑Analyseanwendung netANALYZER Scope. Die Hardware zeichnet Telegramme mit hochpräzisen Zeitstempeln auf und ist mit Drittanbieter‑Tools wie Wireshark zur Protokollanalyse kompatibel.

Hauptfunktionen

• Umfassende Analyse für Echtzeit‑Ethernet‑Systeme (PROFINET, EtherNet/IP, EtherCAT, POWERLINK, Sercos, Modbus/TCP)
• Passive TAP‑Erfassung ohne Beeinflussung von Netzwerk oder SPS
• Intuitive grafische Analyse mit netANALYZER Scope (Oszilloskop‑ähnliche Ansichten für Prozesswerte, Netzlast und Jitter)
• Teilnehmerlisten, Alarme, Prozesswerte, Netzlast‑ und Telegrammjitter‑Messung
• Endlosaufzeichnung mit konfigurierbaren Triggern; REC‑Taste für autonome Feldaufnahmen

Beschreibung Details
Der NANL-B500G-RE unterstützt den Autonombetrieb ohne PC: per REC‑Taste sind sofortige Feldaufnahmen möglich. Umfangreiche Triggerfunktionen erlauben einen Langzeit‑Einsatz in Anlagen: bei Triggerereignissen erstellt das Gerät Telegramm‑Snapshots, die später mit netANALYZER Scope ausgewertet werden können. Vier digitale Eingänge ermöglichen die Ereigniskorrelation mit den Aufzeichnungen.

Unterstützte Protokolle

• Ethernet
• Sercos Master / Slave
• PROFINET IO‑Controller / IO‑Device
• EtherNet/IP Scanner / Adapter
• EtherCAT Master / Slave
• POWERLINK Controlled Node
• Open Modbus/TCP Server / Client

Technische Daten (Kurz)
Produktname: NANL-B500G-RE
Artikelnummer: 7313.100
Beschreibung: portables netANALYZER‑Gerät mit Gigabit‑Ethernet‑Uplink für Echtzeit‑Ethernet und 10/100BASE‑TX‑Netzwerke (Stand‑alone)
Funktion: passiver Analysegerät für RT‑Ethernet; erfasst ankommende Ethernet‑Frames und Kommunikationsdaten; erfasst Ereignisse von 4 digitalen Eingängen
Versorgungsspannung: 24 V DC ±6 V DC
Typischer Strom: 700 mA bei 24 V
Typische Leistungsaufnahme: 16,8 W
Stromanschluss: COMBICON 3‑polig oder alternative Hohlsteckerbuchse (max. Kabellänge 3 m bei alternativer Nutzung)
PC‑Schnittstelle / Uplink: Gigabit Ethernet RJ45 (1 Gb/s)
Speicher für Aufzeichnungen: USB 2.0 (HDD/USB‑Stick), max. 500 mA oder externe Versorgung
Autonomer Betrieb: ≈50 % Netzlast bei Aufzeichnung von einem TAP
Erfassungsanschlüsse: 4× RJ45 (2/4 Kommunikationskanäle mit integriertem TAP, Full‑Duplex‑Erfassung)
Digitale I/O: 4× GPIO (3,3 V und 24 V)
Zeitstempel: ±5 ns Genauigkeit, 1 ns Auflösung
Bedienelemente: Netzschalter, REC‑Taste für autonome Aufzeichnung
Abmessungen (L×B×H): 115 × 62 × 173 mm
Gewicht: ca. 820 g
Betriebstemperatur: 0 °C … +55 °C
Lagerungstemperatur: -10 °C … +70 °C
Luftfeuchtigkeit: 10 % … 95 % rel., keine Betauung
Konformität: CE, UKCA, RoHS; EMV: EN IEC 61000‑6‑4 / EN IEC 61000‑6‑2

Charakteristika / Technische Spezifikationen

• Modell: NANL-B500G-RE
• Artikelnummer: 7313.100
• Gehäuse: tragbares Stand‑alone‑Gehäuse mit Gigabit‑Uplink und 4 RJ45‑Capture‑Ports
• Versorgung: 24 V DC ±6 V, typ. 16,8 W (700 mA)
• Schnittstellen: 1× Gigabit Ethernet Uplink, 4× RJ45‑Capture, USB 2.0 Speicher, 4× GPIO
• TAP‑Funktion: integrierter TAP je Kanal für Full‑Duplex‑Erfassung
• Zeitstempel: ±5 ns Genauigkeit, 1 ns Auflösung
• Autonomer Betrieb: REC‑Taste und triggerbasierte Snapshot‑Aufzeichnung
• Abmessungen & Gewicht: 115 × 62 × 173 mm; ~820 g
• Konformität: CE, UKCA, RoHS; EMV geprüft nach relevanten EN‑Normen
