Analysator für Netzwerk NANL-B500G-RE BUNDLE

tragbardigitalEchtzeit

Übersicht
Der netANALYZER ist ein Werkzeug zur einfachen Analyse von Echtzeit-Ethernet-Netzwerken. Inklusive ist die Capture-Hardware zum Aufzeichnen der Telegramme im Netzwerk sowie eine grafische Benutzer-Software für Windows mit umfangreichen Analysefunktionen. Mit der Zusatzsoftware netANALYZER Scope lassen sich Daten in einer intuitiven grafischen Oberfläche mit Oszilloskopfunktionen messen (Prozesswerte, Netzlast, Kommunikationsereignisse, Telegrammjitter), ohne das Ethernet-Netz oder die SPS zu beeinflussen. Der netANALYZER kann auch im autonomen Betrieb ohne PC eingesetzt werden.

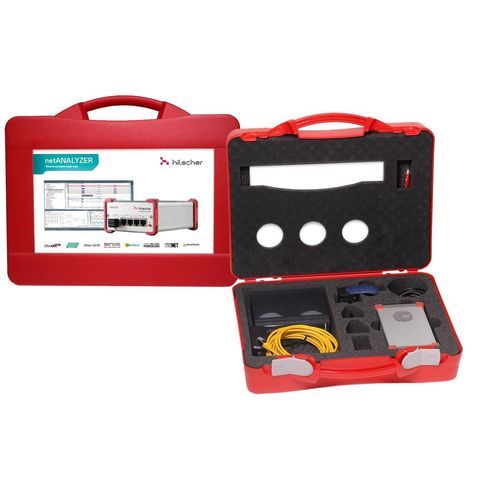

Bundle umfasst

• netANALYZER Box NANL-B500G-RE inklusive Netzteil
• netANALYZER Scope mit allen lizenzierten Funktionen
• Ethernet-Patchkabel zur Verbindung des Analysators
• Transportkoffer NANL-B500G-RE CASE
• Schraubendreher zum Anschluss eines COMBICON-Netzteils oder der GPIOs

Highlights

• Komplettes Bundle in robustem Koffer für sicheren Transport und Lagerung
• Enthält die netANALYZER Box NANL-B500G-RE
• Voll lizenzierte netANALYZER Scope Software
• Begrenztes exklusives Angebot (siehe Produktseite)

Unterstützte Protokolle

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Eigenschaften / technische Daten

• Produktname: NANL-B500G-RE (tragbares Gerät mit Gigabit-Ethernet-PC-Schnittstelle für Real-Time-Ethernet und 10/100BASE-TX-Netze; autarker Betrieb möglich)
• Teilenummer (Produktfamilien-Referenz auf der Seite): 7313.100 / Bundle-Bestellnummer 7313.105
• Funktion: Passiver Ethernet-Analysator für RT-Ethernet-Systeme; erfasst eingehende Ethernet-Frames und kann Ereignisse von vier digitalen Eingängen erfassen
• Versorgungsspannung: 24 V DC ±6 V DC
• Maximaler Strom (typisch): 700 mA (bei 24 V)
• Typischer Stromverbrauch: 16,8 W
• Stromanschluss: COMBICON 3-polig (max. Kabellänge 3 m) oder alternative Hohlsteckerbuchse (max. Kabellänge 3 m). Nur eine alternative Nutzung zulässig.
• System-/PC-Schnittstelle: Gigabit-Ethernet RJ45 (UPLINK 1 Gb/s)
• Aufzeichnungs-Schnittstelle: USB 2.0 (für Festplatte oder Speicherstick), max. 500 mA oder externe Stromversorgung
• Autonomer Betriebsmodus: Datenrate ca. bei 50% Netzlast beim Erfassen von einem TAP
• Messschnittstelle: 4 x RJ45-Buchsen, konfiguriert als 2/4 Kommunikationskanäle mit integriertem TAP (TAP A, TAP B), jeweils mit zwei Ports zur Erfassung beider Richtungen (insgesamt 4 Ports: Port 0 bis Port 3)
• Digitale Signale: 4× GPIO Ein-/Ausgang (3,3 V und 24 V) zur Erfassung digitaler Signale oder zum Auslösen von Ausgängen
• Timestamp-Genauigkeit/Auflösung: ±5 ns Genauigkeit, 1 ns Auflösung
• Bedienelemente: Netzschalter und REC-Taste zur Aktivierung der Aufzeichnung im autonomen Betrieb
• Umgebungstemperatur (Betrieb): 0 °C bis +55 °C (Luftströmung während Messung: 0,5 m/s)
• Umgebungstemperatur (Lagerung): -10 °C bis +70 °C
• Feuchtigkeit: 10 % … 95 % relative Luftfeuchte, keine Kondensation erlaubt
• Verschmutzungsgrad: Einsatz in Verschmutzungsgrad-2-Umgebung
• Höhe über NN: 0 m … 2000 m
• Geräteabmessungen (L × B × H): 115 × 62 × 173 mm
• Gewicht: ca. 820 g
• Konformität / RoHS: RoHS-konform; CE- und UKCA-Kennzeichnungen vorhanden
• EMV-Normen (Auswahl): Emission EN IEC 61000-6-4:2019; Immunität EN IEC 61000-6-2:2019; ESD ±8 kV Luft / ±6 kV Kontakt; abgestrahlte HF 80–1000 MHz & 1,0–2,7 GHz (10 V/m) etc.
