Datenanalysesystem LIC/SCP series

automatisch

Übersicht

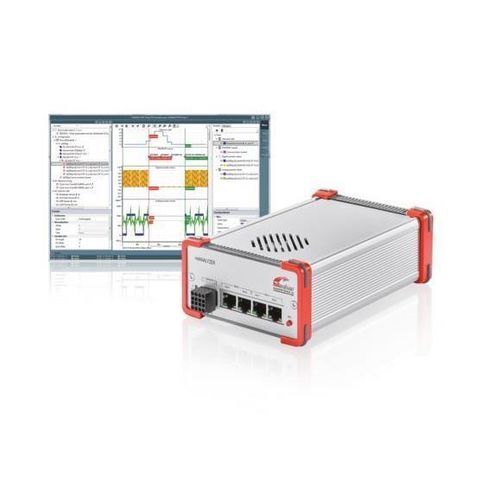

netANALYZER Scope (LIC/SCP) ist eine Software‑Erweiterung für das Ethernet‑Analysetool netANALYZER. Sie interpretiert system­spezifischen Telegrammverkehr automatisch und zeigt übertragene Prozesswerte mit Klartext‑Namen, korrekten Datentypen und einem exakten 10‑ns‑Zeitstempel an. Prozesswerte werden zyklusgenau aufgezeichnet, sodass keine relevanten Werte verloren gehen. Das Tool berechnet klassische netANALYZER‑Messgrößen wie Telegramm‑Jitter, Zykluszeit, Weiterleitungszeit und Netzlast und erkennt automatisch wichtige Ereignisse wie Alarme oder fehlende Prozess‑Telegramme. Daten und Ansichten lassen sich in oszilloskopähnlichen Darstellungen gruppieren oder überlagern, um Zusammenhänge von der Übertragungsschicht bis zur Anwendungsschicht sichtbar zu machen und die Fehlersuche zu vereinfachen.

Hauptfunktionen

• Automatische Interpretation des vollständigen system­spezifischen Telegrammverkehrs
• Exakter 10‑ns‑Zeitstempel für Prozesswerte
• Zyklusgenaue Aufzeichnung von Prozesswerten
• Berechnung von Messgrößen: Telegramm‑Jitter, Zykluszeit, Weiterleitungszeit, Netzlast
• Automatische Ereigniserkennung (Alarme, fehlende Prozess‑Telegramme)
• Oszilloskopartige grafische Ansichten mit Gruppierung und Überlagerung von Werten
• Frei konfigurierbare Triggerbedingungen zur Isolierung sporadischer Effekte
• Passive Analyse (kein Eingriff in SPS oder Gerätesoftware erforderlich)
• Speichern und Laden kompletter Analyseprojekte für Experten‑Reviews aus der Ferne
• Nutzbar ohne tiefgehende Kenntnisse spezifischer Ethernet‑Technologien (Telegramminterpretation integriert)

Highlights

• Intuitive grafische Benutzeroberfläche
• Vermeidet manuelle Durchsicht umfangreicher Telegrammprotokolle
• Für die Grundnutzung sind keine tiefen Ethernet‑Kenntnisse erforderlich
• Umfangreiche Triggerfunktionen
• Speichern und Laden kompletter Analyseprojekte zur Zusammenarbeit

Unterstützte Protokolle

• Ethernet
• Sercos Master
• PROFINET IO-Controller
• EtherNet/IP Scanner
• EtherCAT Master
• Sercos Slave
• PROFINET IO-Device
• POWERLINK Controlled Node
• Open Modbus/TCP Server
• Open Modbus/TCP Client
• EtherNet/IP Adapter
• EtherCAT Slave

Bestellinformationen (Auswahl)
Produktname | Artikelnummer | Kurzbeschreibung
LIC/SCP | 8582.001 | netANALYZER Scope Erweiterung, Ethernet‑Prozessdatenanalyse
LIC/SCP/PN | 8582.030 | netANALYZER Scope Add‑On, PROFINET Prozessdaten und Ereignisse
LIC/SCP/QTPN | 8582.031 | netANALYZER Scope Add‑On, PROFINET quicktester
LIC/SCP/ECAT | 8582.040 | netANALYZER Scope Add‑On, EtherCAT Prozessdaten
LIC/SCP/CVF | 8582.050 | netANALYZER Scope Add‑On, frei definierbarer Dateninhalt
LIC/NANL/SA | 8582.060 | NANL-B500G-RE Add‑On, autarker Betrieb ohne PC
LIC/SCP/PCAP | 8582.070 | netANALYZER Scope Add‑On, Import von Frame‑Aufzeichnungen anderer Tools
LIC/SCP/EIP | 8582.080 | netANALYZER Scope Add‑On, EtherNet/IP Prozessdaten

Downloads / Dokumentation (verfügbar)
Software‑Installationsanleitungen (EN/DE), Bedienungsanleitung (EN/DE), Lizenzdokumentation, Release‑Notes, Datenblatt, Infosheet.

Technische Merkmale / Spezifikationen

• Zeitstempelauflösung: 10 ns
• Aufzeichnungsmodus: passiv, zyklusgenaue Prozesswert‑Erfassung
• Berechnete Kennwerte: Telegramm‑Jitter, Zykluszeit, Weiterleitungszeit, Netzlast
• Ereigniserkennung: Alarm‑Erkennung, fehlende Prozess‑Telegramme
• Triggerung: frei konfigurierbare Triggerbedingungen
• Analyseansichten: oszilloskopartige Ansichten mit Gruppierung und Überlagerung
• Interoperabilität: herstellerunabhängig, unabhängig von Diagnose‑Schnittstellen oder Geräte‑Performanceklasse
• Projektmanagement: Speichern und Laden kompletter Analyseprojekte für Fernanalyse
• Nutzeranforderungen: nutzbar ohne tiefgehende Kenntnisse der Ethernet‑Protokolle
• Integration: Erweiterung für das netANALYZER Ethernet‑Analysetool
