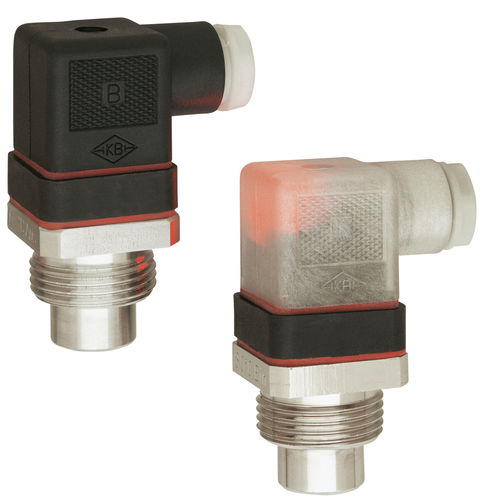

Bimetall-Thermoschalter TWR ss=eries

NONCGewinde

Produktbeschreibung
Die KOBOLD-Temperaturwächter TWR arbeiten mit einem Bimetallelement und Schaltkontakt zur Überwachung von Flüssigkeitstemperaturen in Rohrleitungen und Behältern. Die Ausführungen sind in Messing (vernickelt) oder Edelstahl lieferbar und werden über ein Einschraubgewinde G ¾ in einen auf die Leitung oder den Behälter aufgeschweißten Stutzen eingeschraubt. Die Schaltpunkte sind fest eingestellt: in 5 °C Schritten zwischen 30 °C und 50 °C und in 10 °C Schritten zwischen 50 °C und 120 °C. Schaltkontakte als Öffner (N/C) oder Schließer (N/O) verfügbar. Elektrischer Anschluss standardmäßig über Stecker (DIN 43 650); optional ist eine Signalleuchte zur Anzeige des Schaltzustands integrierbar.

Highlights

• Einfache Montage mittels G ¾ Einschraubgewinde
• Lageunabhängig
• Materialien: Messing vernickelt oder Edelstahl
• Fest eingestellte Schaltpunktspanne: +30 °C … +120 °C
• Kontaktarten: Öffner oder Schließer

Anwendungen
Überwachung von Flüssigkeitstemperaturen in Rohrleitungen und Behältern in industriellen Anwendungen (Prozessüberwachung, Sicherheit).

Technische Daten
Schaltpunkt: fest +30 … +120 °C (5 °C Schritte für 30–50 °C; 10 °C Schritte für 50–120 °C). Anschluss / Montage: Einschraubgewinde G ¾ in aufgeschweißten Stutzen. Materialien: Messing vernickelt oder Edelstahl. Elektrischer Anschluss: Stecker DIN 43 650. Genauigkeit:

• 30 … 90 °C: ±5 °C
• 100 … 120 °C: ±7 °C

Hysterese: max. 20 °C.

Caractéristiques / spécifications techniques

• Typ / Modell: TWR
• Funktion: Bimetallschalter zur Überwachung von Flüssigkeitstemperaturen
• Schaltpunkt: +30 °C … +120 °C (5 °C / 10 °C Schritte)
• Kontaktarten: Öffner oder Schließer
• Materialien: Messing vernickelt oder Edelstahl
• Anschluss / Montage: Einschraubgewinde G ¾ in Stutzen
• Elektrischer Anschluss: Stecker DIN 43 650 (Signalleuchte optional)
• Genauigkeit: 30–90 °C ±5 °C; 100–120 °C ±7 °C
• Hysterese: max. 20 °C
• Anwendung: Überwachung von Flüssigkeitstemperaturen in Rohrleitungen und Behältern
