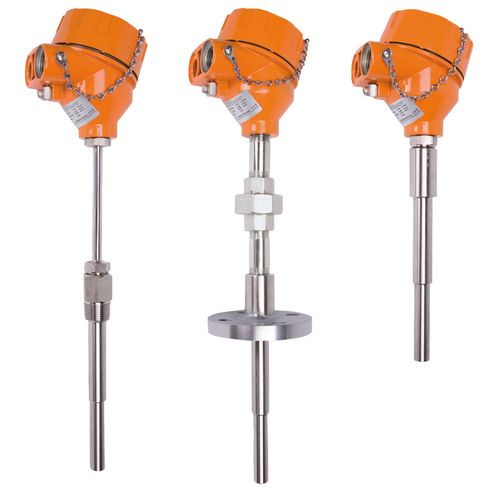

RTD-Temperatursensor TWL series

Pt100WiderstandPlatinen-Widerstand

Produktbeschreibung
Widerstandsthermometer zur Temperaturmessung in Flüssigkeiten, Feststoffen und Gasen. Ausführbar als Pt100-Einzel- oder Pt100-Doppelsensor in Klasse A oder B. Zwei Kopfvarianten: Kopf Form B für Ex ia und Kopf Form XD als Ex d-Ausführung.

Verfügbare Ausführungen

• Ausführung Ex ia oder Ex d
• Mit Keramik-Anschlusssockel (ohne Messumformer)
• Mit Messumformer
• Mit Messumformer und LCD-Anzeige

Highlights

• Messbereich: -80 … +600 °C (abhängig von der Ausführung)
• Pt100-Sensor Klasse A oder B (IEC 751)
• Ausgänge: Widerstand (2-/3-/4-Leiter) oder Analog 4-20 mA
• Optionaler Kopftransmitter mit HART®-Protokoll oder PROFIBUS® / Fieldbus und Anzeige
• ATEX-Versionen verfügbar: Ex ia und Ex d

Anwendungen
Messung und Überwachung der Temperatur der meisten Flüssigkeiten und leichten Feststoffe in Klima- und Kältetechnik, Heizungs- und Ofentechnik, Maschinen- und Anlagenbau sowie in der chemischen Industrie. Einbau in Tanks, Silos, Lagerbehälter und Rohrleitungen.

Technische Daten
Genauigkeit
Pt100 Klasse A oder B gemäß IEC 751

Prozessanschlüsse

• Flansche nach DIN / ANSI
• Einschweißhülse
• Außengewinde

Messstoffberührte Teile

• Edelstahl 1.4404 (316L) (Sondermaterial auf Anfrage)

Messbereich

• -30 … +550 °C
• -80 … +600 °C

Betriebsdruck

• max. 250 bar – abhängig von der Schutzhülse

Elektrische Daten

• Ausgang: Widerstandswert, 2-, 3- oder 4-Draht
• Ausgang: 4…20 mA
• Versorgungsspannung: 8…35 VDC mit HART; 9…32 VDC mit PROFIBUS / FIELDBUS FOUNDATION

Schutzart
IP54 … IP68

Zertifikate und Zulassung
ATEX – Ex ia oder Ex d

Kommunikation
4-20 mA, HART®, PROFIBUS / FIELDBUS FOUNDATION

Charakteristika / Spezifikationen

• Modell: TWL
• Messbereich: -80 … +600 °C (abhängig von der Ausführung)
• Sensor: Pt100, einfach oder doppelt, Klasse A oder B
• Ausgänge: Widerstand (2/3/4-Draht) oder 4…20 mA
• Optionaler Kopftransmitter: HART®, PROFIBUS / FIELDBUS FOUNDATION, LCD-Anzeige
• ATEX-Ausführungen: Ex ia oder Ex d (Kopf Form B oder XD)
• Messstoffberührte Teile: Edelstahl 1.4404 (316L)
• Prozessanschlüsse: Flansche (DIN/ANSI), Einschweißhülse, Außengewinde
• Max. Betriebsdruck: bis 250 bar (abhängig von der Schutzhülse)
• Schutzart: IP54 … IP68
