Vibrations-Niveauschalter NWS series

für Wasserfür Ölfür Flüssigkeiten

Highlights

• Messlänge bis zu 4000 mm
• Füllstandsanzeige in Prozent und 4-20 mA Analogausgang (wo zutreffend)
• 2- und 3-Leiter-Ausführungen; vier Gerätevatianten für unterschiedliche Anwendungen
• ATEX/IECEx zertifizierbare Ausführungen

Beschreibung

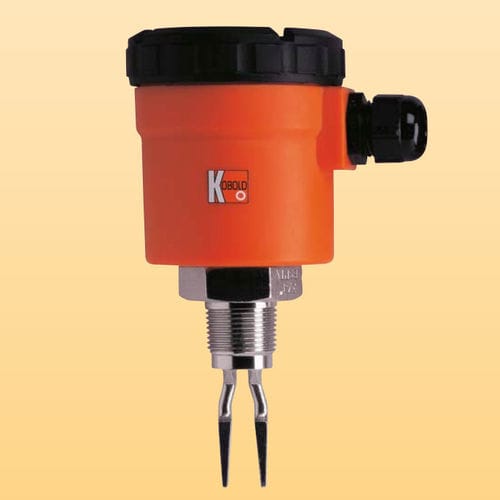

Der KOBOLD Füllstandsschalter Typ NWS arbeitet nach dem Schwinggabelprinzip (Resonanzfrequenz). Ein piezoelektrischer Kristall regt die Gabel an und überwacht die Schwingung. Beim Eintauchen der Gabel in eine Flüssigkeit ändert sich die Resonanzfrequenz; diese Änderung wird elektronisch erkannt und in ein Schaltsignal umgesetzt. Das Gerät ist als 2-Leiter-Schalter (in Reihe mit der Last) oder als 3-Leiter-Ausführung für direkte SPS-Anbindung erhältlich.

Anwendungen

• Öle und aufgeschäumte Öle
• Wasser
• Lacke, Farben und transparente Druckfarben
• Lebensmittel wie Saucen und Milch
• Kohlensäurehaltige Flüssigkeiten

Hygiene und CIP
Der NWS eignet sich für hygienische und sterile Umgebungen und ist für kurzzeitige CIP-Zyklen bis 150 °C ausgelegt, wodurch er sich für Lebensmittel-, Getränke- und Pharmaanwendungen eignet.

Technische Daten

• Typ: NWS
• Messprinzip: Schwinggabel (Resonanzfrequenz) mit piezoelektrischer Anregung und Frequenzüberwachung
• Material:
  • Gabel: Edelstahl 1.4404
  • Prozessanschluss: Edelstahl 1.4404
  • Elektronikgehäuse: NWS-…200: PAG mit glasfaserverstärkter Abdeckung und Fenster, 330° drehbar; andere Typen: Edelstahl 1.4301
• Prozessanschlüsse:
  • Rohrgewinde DIN EN 10226-1
  • NPT-Gewinde
  • Tri-Clamp®
  • Rohranschluss DIN 11851 (hygienisch)
  • Aseptik-Anschluss DIN 11864
  • DRD-Flansch
  • Flansch B 25 PN 40 DIN 2527
  • Flansch B 50 PN 40 DIN 2527
  • Flansch ANSI B 16.5 – 1", 300 lbs
  • Flansch ANSI B 16.5 – 2", 300 lbs
• Schutzart:
  • Kunststoffgehäuse: IP 65 (NWS-…200)
  • Edelstahlgehäuse: Steckeranschluss IP 67; Kabelanschluss IP 68
• Max. Betriebsdruck: 45 bar (flanschabhängig)
• Medientemperatur:
  • -20 … 130 °C (NWS-…200…)
  • -20 … 90 °C (alle anderen NWS)
  • kurzzeitig 150 °C für CIP (alle Modelle)
• Minimale Mediumsdichte: 800 g/l
• Umgebungstemperatur: -20 … +70 °C
• Min. Eintauchtiefe für Schaltpunkte: 12 mm (Markierung an der Gabel)
• Spannungsversorgung:
  • NWS-…200: 240 V DC/AC (50/60 Hz), 2-Leiter; 24 V DC, 3-Leiter
  • NWS-…23/24: 24 V DC, 3-Leiter
  • NWS-…2E… (ATEX): Trennschaltverstärker gemäß IEC 60947-5-6 erforderlich
• Verzögerung: 1 s nass/trocken; 1 s trocken/nass
• Viskosität: bis 5000 mm²/s bei 25 °C (Einfluss auf Ansprechzeit)
• Hysterese: 4 mm vertikal, 1 mm horizontal
• Wiederholgenauigkeit: ±1 mm
• ATEX / IECEx:
  • Schutzart: eigensicher ia
  • Bezeichnung: Ex II 1G Exia IIC T6 Ga; IECEx Exia IIC T6 Ga

Spezifikationen

• Modell: NWS
• Marke: KOBOLD
• Messlänge: bis zu 4000 mm
• Ausgänge: Schalter (2-Leiter oder 3-Leiter); optional Füllstandsanzeige in % mit 4-20 mA
• Messprinzip: Schwinggabel mit piezoelektrischer Anregung und Frequenzüberwachung
• Gabelmaterial: Edelstahl 1.4404
• Elektronikgehäuse: PAG glasfaserverstärkt (NWS-…200) oder Edelstahl 1.4301
• Schutzart: IP 65 / IP 67 / IP 68 je nach Gehäuse und Anschluss
• Betriebsdruck: bis 45 bar
• Medientemperaturbereich: bis 130 °C (modellabhängig); kurzzeitig 150 °C für CIP
• Minimale Mediumsdichte: 800 g/l
• Schaltverzögerung: 1 s
• Hysterese / Wiederholgenauigkeit: 4 mm vertikal / 1 mm horizontal; Wiederholgenauigkeit ±1 mm
• ATEX/IECEx-Optionen verfügbar
