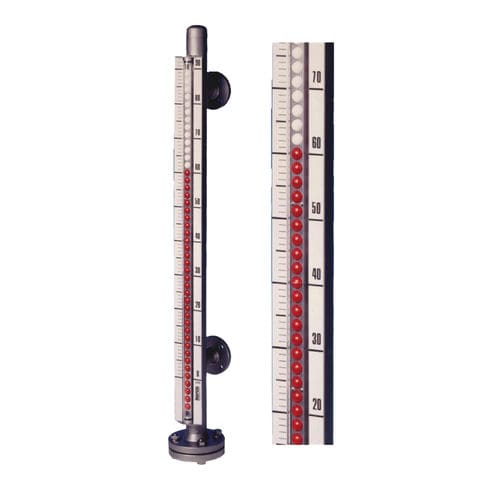

Niveauanzeiger für Flüssigkeiten NBK series

WasserBypassMagnet

Hauptmerkmale

• Unempfindlicher magnetischer Rollen- oder Kugelindikator, vor Ort ohne externe Stromversorgung einsetzbar
• Endschalter
• Analogausgang
• HART, Profibus-PA, Foundation Fieldbus

Beschreibung
Kobold-Bypass-Füllstandanzeiger dienen der kontinuierlichen Messung, Anzeige und Überwachung von Flüssigkeitsständen. Das Bypassrohr wird an der Außenwand des Behälters angebracht; nach dem Prinzip der kommunizierenden Gefäße entspricht der Pegel im Bypass dem Pegel im Behälter. Ein mit kreisförmigen Magneten versehener Schwimmer folgt dem Flüssigkeitsniveau im Bypassrohr und überträgt dieses berührungslos an ein außen am Rohr angebrachtes Anzeigegerät oder an Überwachungsgeräte. Verschiedene Anzeige- und Überwachungsvarianten sind verfügbar.

Anwendungen
Bypass-Füllstandanzeiger eignen sich zur kontinuierlichen Messung, Anzeige und Überwachung von Flüssigkeiten in Tanks und Behältern in verschiedenen Industriezweigen (Prozessindustrie, Chemie, Wasser/Abwasser, HLK, Energie).

Spezifikationen / Technische Daten

• Messlänge: max. 5,5 m (länger: in 2 Teilen)
• Skala: %, cm, dm (andere auf Anfrage)
• Beginn des Messbereichs: Mitte Anschluss unten
• Ende des Messbereichs: Mitte Anschluss oben
• Genauigkeit: ±10 mm
• Wiederholbarkeit: ±5 mm
• Hysterese: abhängig von der Viskosität des Mediums
• Umgebungstemperatur: Metallausführung -20°C … +80°C
• Kunststoffausführung: 0°C … +50°C
• Lagertemperatur: siehe Umgebungstemperatur
• Klimakategorie: Klasse D gemäß IEC 654 Teil 1: ungeschützte Orte mit direkter klimatischer Einwirkung
• Schutzart: IP54, IP65 (optional)
• EMV: gemäß NAMUR-Empfehlung NE 21
• Prozessanschluss: Flansche nach EN 1092, ANSI B16.5, DIN2512
• Nennmaß: DN25/1/2" (andere auf Anfrage)
• Nennpressung: PN40, ASME Cl150 / 300 (andere auf Anfrage)
