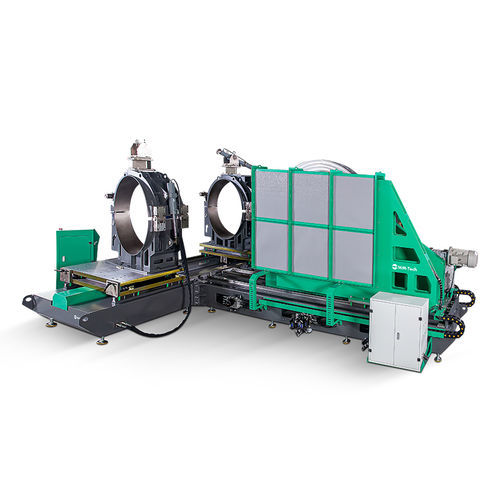

Stumpfschweißmaschine SWT-MA1000

automatischfür große Durchmesserfür Pipelineteile

Die SWT-MA1000CNC ist eine automatische, CNC-gesteuerte Schweißmaschine zur Fertigung von HDPE-Fittings im Bereich 630–1000 mm (24"–40" IPS). Sie ist für präzise, rückverfolgbare Stumpfschweißungen in Werkstätten und bei Rohrleitungsprojekten ausgelegt.

Hauptmerkmale

• Intelligente CNC-Steuerung mit farbigem HMI und IoT-Funktionen für Ferndiagnose und Software-Updates.
• Eingebauter Speicher mit USB-Export für Schweißzyklusdaten und Softwareaktualisierungen.
• Servogetriebener Heizer und Trimmer für präzisen, schnellen und geräuscharmen Betrieb.
• Patentiertes Einsatz-Heizelement, das nur defekte Module ersetzt und Wartungszeiten reduziert.
• Hochfeste Trimmerplatte mit wendbaren Klingen für sauberes und effizientes Entgraten.
• Robuster, pulverbeschichteter Rahmen; Kernkomponenten von etablierten Herstellern (Siemens, Wika, Schneider, Dupont).

Prozess & Betrieb

• Vollautomatischer CNC-Betrieb: Bediener stellt SDR, Rohrdurchmesser und Schweißstandard ein; die Maschine führt jeden Zyklus automatisch aus und protokolliert ihn.
• Automatischer Stumpfschweißprozess mit erweiterter CNC-Programmierung für vollständige Rückverfolgbarkeit und Reproduzierbarkeit.
• Hydraulische Antriebe mit eigenem Ölzylinder und dualer Hydraulikarchitektur für stabile Klemm- und Schweißkraftregelung.

Anwendungen

• Herstellung von Rohrverbindungsstücken: Bögen (0°–90°), T-Stücke, Kreuzstücke und Y-Stücke (45°/60°) in Fittings-Werkstätten.
• Rohrleitungsbauunternehmen und Zulieferer, die präzise, rückverfolgbare Fitting-Fertigung benötigen.
• Industrielle HDPE-Rohrverarbeitung, einschließlich Bootsbau und großdimensionale Rohrsysteme.

Technische Daten

• Modell: SWT-MA1000CNC (Betrieb: CNC — Automatisch)
• Schweißbereich (Rohrdurchmesser): 630 mm – 1000 mm (24"–40" IPS)
• Hergestellte Fittings: Bögen 0°–90°, T-Stücke, Kreuze; Y 45°/60°
• Netzversorgung: 380 V AC, 50/60 Hz
• Gesamtleistung: 71 kW
• Druckbereich: 0 – 160 bar
• Konnektivität: USB-Anschluss für Datenexport und Updates; optionales IoT-Modul für Fernservice/Diagnose
• Antrieb & Mechanik: Hydrauliksystem mit Ölzylinder (dual-hydraulische Architektur), Servomotoren für Heizer/Trimmer
• Wartung & Sicherheit: patentierter austauschbarer Heizeinsatz, Schutzfunktionen, HMI-Farbdisplay
• Garantie: 2 Jahre
