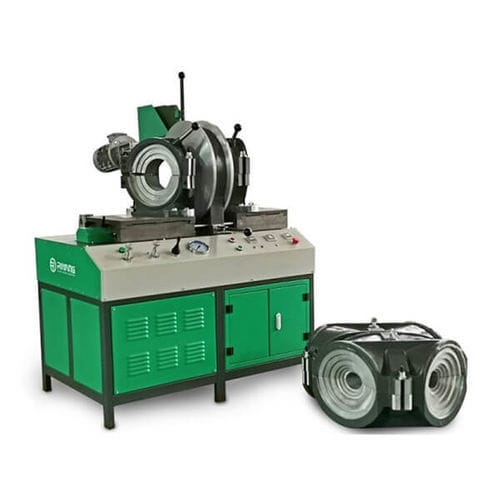

Stumpfschweißmaschine SWT-MA315

Thermoautomatischfür Kunststoff

Übersicht

Schweißmaschine für die Herstellung von HDPE-Fittings SWT-MA315, ausgelegt für die Fertigung von Bögen, T-Stücken, Kreuzstücken und Abzweigungen in Werkstatt und Fabrik. Sie vereint hydraulisch angetriebene Achsen, einen gesteuerten Stumpfschweißzyklus und eine elektrische Trimm-Einheit für den vollständigen Fertigungsablauf.

Hauptmerkmale

• Hydraulisch angetriebener Maschinenrahmen mit zwei Schlitten für stabile Positionierung
• Automatisierter Stumpfschweißprozess mit reproduzierbaren Parametern
• Design mit doppeltem Hydrauliksystem basierend auf Wärme-Fusionstechnik
• Manuelles Hydraulik-Bedienfeld mit planarer Tastenanordnung für Bedienerergonomie
• Farbdisplay zur Prozessrückmeldung und Überwachung
• USB-Anschluss für Datenspeicherung und Firmware-Updates
• Integriertes elektrisches Trimmer-Mechanismus mit Getriebe und Sicherheitsmikroschalter
• PTFE-beschichtete Heizplatte mit Stahlschutz für Antihaft-Eigenschaften und einfache Reinigung
• Vollständiger Satz Klemmbacken und Aluminiumeinsätze: linke/rechte Bogenklemmen und linke/rechte 90° T-/Cross-Klemmen (φ315 mm Klemmen mit Einsätzen φ90–φ280 mm)
• Ölzylinderkomponenten und mehrere Sicherheitsschutzeinrichtungen

Standardzusammensetzung / Lieferumfang

• Kernmaschine mit zwei hydraulischen Schlitten
• Linke und rechte Bogenklemmen φ315 mm mit Aluminiumeinsätzen φ90–φ280 mm
• Linke und rechte 90° T- und Cross-Klemmen mit denselben Einsätzen
• Elektrischer Trimmer mit Sicherheitsmikroschalter
• PTFE-beschichtete Heizplatte mit Stahlschutz
• Manuelles Hydraulik-Bedienfeld und Farbdisplay

Technische Daten

• Modell: SWT-MA315
• Schweißbereich (Ø): 90–315 mm
• Bereich in Zoll (IPS): 3–12 Zoll IPS
• Fitting-Typen: Bogen 0°–90°, T-Stück 90°, Cross, Wye 45°/60°
• Anwendbare Materialien: HDPE, PP, PVDF
• Steuerungssystem: manuelle hydraulische Steuerung
• Netzversorgung: 380 VAC, 50/60 Hz
• Gesamtaufnahmeleistung: 7,25 kW (Heizung 5,0 kW, Trimmer 1,5 kW, Hydraulik 0,75 kW)
• Max. Arbeitsdruck: 60 Bar
• Dateninterface: USB-Anschluss für Datenspeicherung und Firmware-Updates
• Garantie: 2 Jahre
