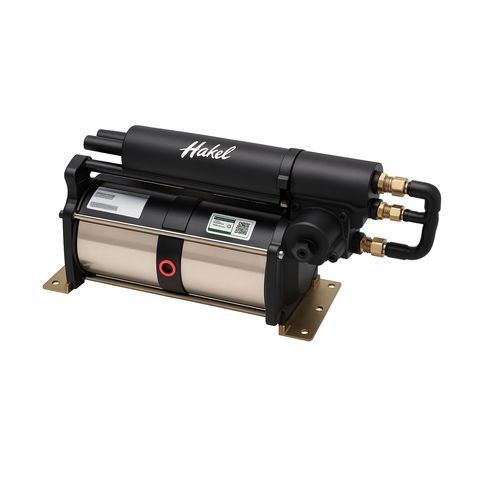

Einstufiger Luftdurchlass Verstärker 8AAD-2

Haskel-Druckluftverstärker der Serie 8AAD-2 sind hocheffiziente pneumatische Druckverstärker, die zur Erhöhung des Druckluftdrucks für industrielle Anwendungen entwickelt wurden, die einen hohen Druck ohne Strom benötigen. Der doppelwirkende, einstufige Haskel-Druckluftverstärker 8AAD-2 ist für die effiziente Erhöhung des Luftdrucks mit einem Nenndruckverhältnis von 2:1 ausgelegt. Dieses Modell ist in der Lage, die Eingangsluft bis zu einer maximalen Leistung von 300 PSIG zu erhöhen, was es zu einer zuverlässigen Wahl für Anwendungen macht, die eine moderate Druckverstärkung erfordern. Größe des Luftantriebs: 8 Zoll verhältnis der 1. Stufe: 2:1 Min. Gasversorgungsdruck: 25 psi Maximaler Gasversorgungsdruck: 300 psi Max. Nennausgangsdruck: 300 psi Formel für den statischen Ausgangsdruck: Pa + Ps (Pa = Luftantriebsdruck, Ps = Gasversorgungsdruck) Min. AIR-Antriebsdruck: 40 psi Max AIR-Antriebsdruck: 130 psi Ein Luftdruckverstärker ist eine Luftpumpe, die von einem Teil der eingehenden Druckluftversorgung angetrieben wird, so dass sie den Rest der Versorgung auf einen höheren Ausgangsdruck umschalten und pumpen kann. Der Druck wird durch den Einsatz einer Differenzflächen-Kolbenbaugruppe (Abb. 1) erzeugt: Luft mit niedrigem Druck, die auf eine große Fläche einwirkt, erzeugt Luft mit hohem Druck auf einer kleinen Fläche. Der Zyklus wird durch den Einsatz von zwei Vorsteuerventilen erreicht, die abwechselnd das großflächige Ende eines unausgeglichenen Zykluskolbens vorsteuern und entlüften. Das kleine Ende des Zykluskolbens arbeitet mit einer permanenten Luftfeder. Dieser unausgeglichene Steuerkolben sorgt dafür, dass der Luftverstärker bei Bedarf zyklisch arbeitet.
